El diagrama de la caja de fusibles de un John Deere 4510 es clave para solucionar problemas eléctricos de manera eficiente. Ubicar y entender el lugar de cada fusible te permitirá realizar reparaciones rápidas y seguras. Consulta este diagrama antes de reemplazar cualquier fusible para asegurarte de que estás interviniendo en el componente correcto.
Identificar correctamente los fusibles es el primer paso para resolver fallas eléctricas comunes. Cada fusible en la caja tiene un número y una función específica, lo que hace que su reemplazo sea sencillo si se sigue el diagrama adecuado. Ten siempre a mano una herramienta adecuada para evitar daños al sacar o insertar los fusibles.
Si notas que un fusible se quema repetidamente, esto puede indicar un problema mayor en el sistema eléctrico, como un cortocircuito. El diagrama te ayudará a detectar la ubicación precisa de los fusibles y de otros componentes eléctricos que podrían estar involucrados en el fallo.

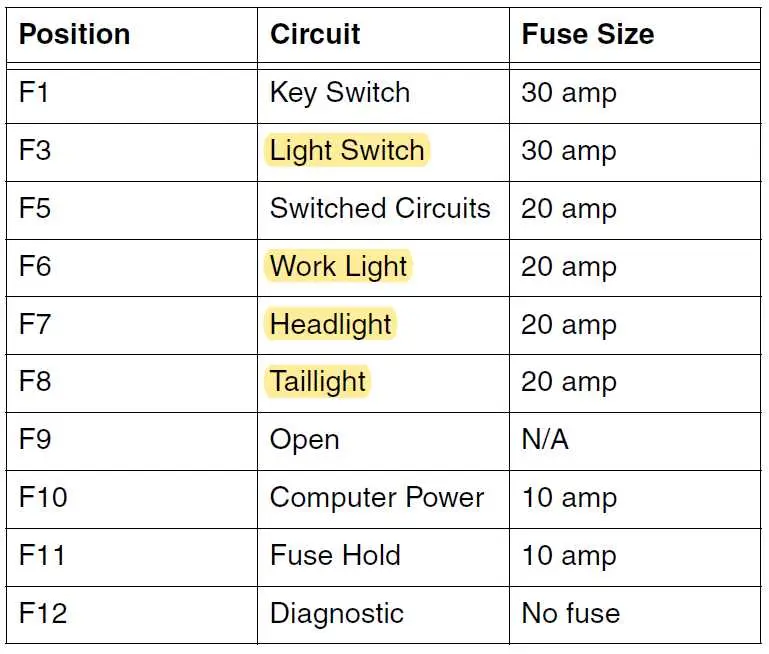

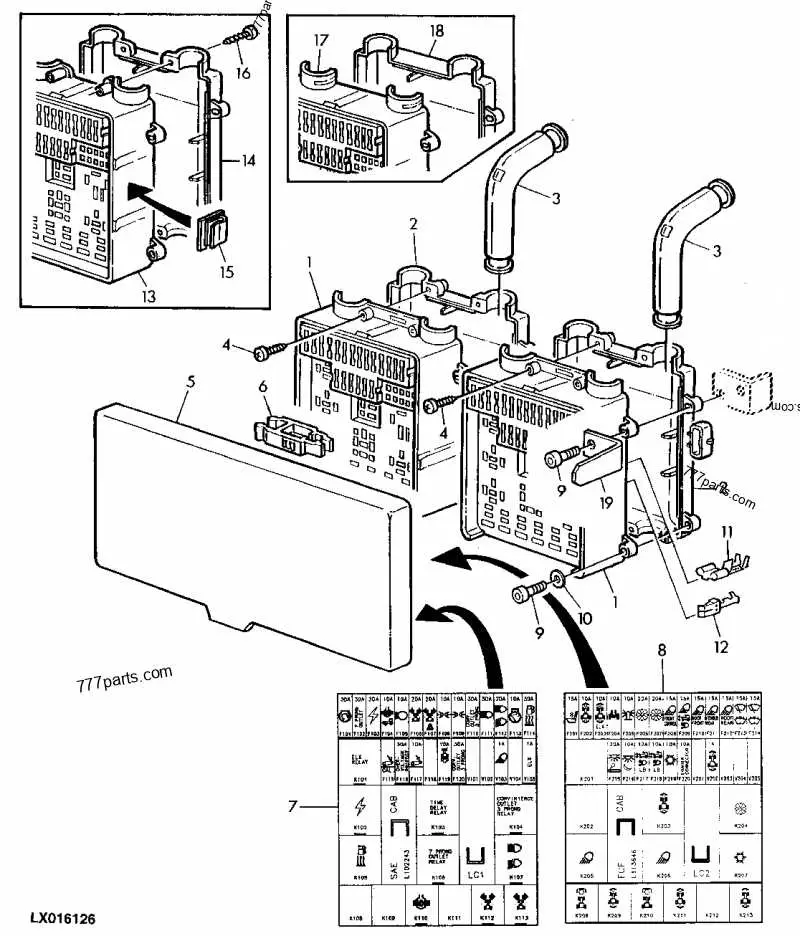

Diagrama de la Caja de Fusibles John Deere 4510
Para asegurar el correcto funcionamiento de tu tractor John Deere 4510, es fundamental conocer la distribución de la caja de fusibles. A continuación, se detallan los componentes clave y sus funciones dentro del sistema eléctrico.
- Fusible principal: Protege el sistema eléctrico general del tractor. Este fusible es crucial para prevenir cortocircuitos y daños mayores en los componentes internos.
- Fusibles del motor: Cada fusible está asociado con un sistema específico, como la inyección de combustible, la bomba de agua o el encendido del motor. Si el motor presenta fallos eléctricos, revisa estos fusibles.
- Fusibles de luces: Se encuentran destinados a los faros, luces traseras y luces interiores del tractor. Estos fusibles pueden quemarse con el uso prolongado de las luces.
- Fusibles de los sistemas de control: Aseguran el funcionamiento de las computadoras de a bordo y los controles de la cabina. Si el tablero no responde correctamente, este es un área clave para revisar.
La caja de fusibles del John Deere 4510 está ubicada cerca de la batería, lo que facilita el acceso para mantenimiento. Asegúrate de reemplazar cualquier fusible dañado por uno de la misma capacidad para evitar sobrecargas.
Si experimentas problemas eléctricos, verifica la caja de fusibles antes de proceder con reparaciones más complicadas. Utiliza siempre fusibles recomendados por el fabricante para mantener la seguridad y la fiabilidad de tu máquina.
Ubicación y Acceso a la Caja de Fusibles en el John Deere 4510
La caja de fusibles del John Deere 4510 se encuentra en el compartimento del motor, específicamente debajo del capó. Para acceder a ella, primero abre el capó del tractor, asegurándote de que esté completamente bloqueado en su posición abierta.
Una vez abierto el capó, localiza la caja de fusibles en el lado derecho del motor, cerca de la batería. Esta caja está protegida por una tapa de plástico resistente. Para abrirla, presiona los clips de seguridad ubicados en los costados de la tapa y retírala con cuidado.
Es recomendable que uses guantes para evitar el contacto directo con los fusibles y posibles partes metálicas expuestas. Asegúrate de que el motor esté apagado antes de manipular la caja de fusibles, para evitar riesgos eléctricos.
Identificación y Función de Cada Fusible en el Diagrama
El diagrama de la caja de fusibles del John Deere 4510 presenta una serie de fusibles que protegen componentes clave del sistema eléctrico del tractor. Cada fusible tiene una función específica, y conocer su ubicación y propósito es esencial para el diagnóstico y la reparación.
El fusible principal para el sistema de arranque está ubicado en el panel frontal de la caja de fusibles. Su función es proteger el motor de arranque y otros circuitos asociados del sobrecalentamiento y los cortocircuitos. Si el motor de arranque no funciona, este fusible debe ser verificado primero.
Un fusible común para el sistema de luces se encuentra en la parte superior de la caja. Su función es garantizar que todas las luces del tractor, incluidas las de advertencia y los faros, operen correctamente. Si las luces no encienden, es probable que este fusible esté quemado.
El fusible del sistema de carga se encarga de proteger el alternador y la batería. Se encuentra cerca de la base de la caja de fusibles. Si hay problemas con la carga de la batería, este fusible debe revisarse para asegurar el correcto flujo de corriente.
En el caso de los sistemas de control del motor y los sensores, algunos fusibles se encargan de proteger estos circuitos del daño por sobrecorriente. Estos fusibles son vitales para el funcionamiento estable del motor y deben ser verificados si el tractor presenta fallos en el encendido o en la regulación de las revoluciones del motor.
Los fusibles adicionales pueden estar asignados a funciones como el sistema de transmisión, la dirección y otros sistemas de soporte. Para cada uno, la caja de fusibles del John Deere 4510 presenta etiquetas claras que ayudan a la identificación rápida y precisa. Es recomendable siempre usar fusibles de repuesto con las mismas especificaciones para evitar daños adicionales.
Pasos para Sustituir Fusibles y Solucionar Fallos Comunes
Identifica el fusible dañado consultando el diagrama de la caja de fusibles. Cada fusible está marcado con su correspondiente amperaje, lo que facilita encontrar el que necesita reemplazo.
Antes de reemplazar cualquier fusible, apaga el motor y asegúrate de que el sistema eléctrico esté desconectado para evitar cortocircuitos o daños adicionales.
Retira el fusible dañado utilizando un extractor de fusibles o unos alicates, asegurándote de no dañar los contactos dentro de la caja. Verifica el fusible visualmente para confirmar si está quemado o roto.
Coloca un fusible nuevo con la misma capacidad en amperios que el original. Revisa que esté bien insertado en el puerto para garantizar una conexión segura.
Tras el reemplazo, enciende el motor y prueba los sistemas eléctricos para asegurarte de que el problema se haya solucionado. Si el fusible se quema nuevamente, esto puede indicar un cortocircuito o una sobrecarga en el sistema, lo cual requiere una inspección más profunda.
Si el problema persiste, revisa los componentes asociados al fusible que falló. Las fallas comunes incluyen cables dañados, interruptores defectuosos o conexiones flojas. Reemplazar o reparar estos elementos puede prevenir que los fusibles se quemen con frecuencia.
