Consulta el diagrama de piezas para identificar rápidamente componentes clave como el rotor, las cadenas de transmisión y los rodillos de alimentación. Esto permite reemplazar piezas desgastadas sin errores y mantener la máquina operando con precisión.
Revisa los detalles de las poleas, engranajes y muelles de la empacadora. Cada elemento tiene un código específico que facilita su localización y adquisición de repuestos originales, evitando incompatibilidades que puedan afectar la compactación del fardo.
Aplica el diagrama para planificar el mantenimiento preventivo. Observa la posición de correas y tornillería, ajusta la tensión según las especificaciones y asegura la lubricación correcta de los puntos críticos. Esto reduce el riesgo de averías y prolonga la vida útil de la empacadora.

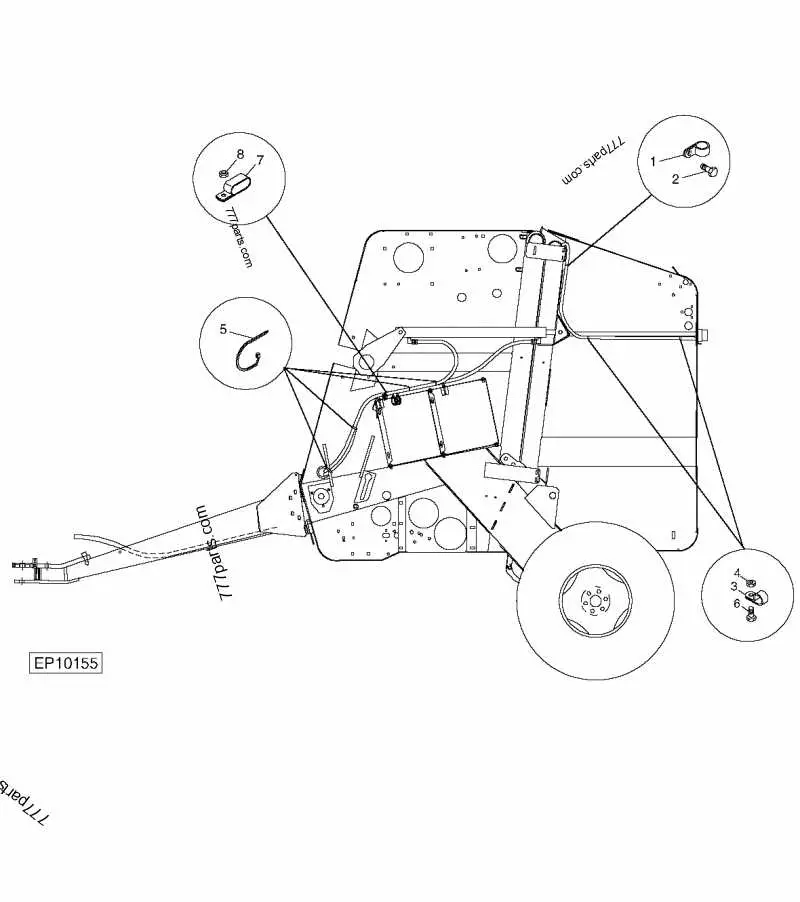

Diagrama de piezas del empacador John Deere 447 para mantenimiento y reparación
Revisa el diagrama de piezas antes de iniciar cualquier reparación para identificar correctamente cada componente del empacador John Deere 447. Esto evita errores al desmontar o reemplazar piezas críticas.
El conjunto de alimentación incluye el rodillo de pick-up, los dientes de recogida y la cadena de transmisión. Comprueba el desgaste de los dientes y la tensión de la cadena para prevenir bloqueos y daños en el rotor.
En el área de compresión, identifica los cilindros de presión, los sensores de densidad y los resortes de retorno. Lubrica los cilindros regularmente y reemplaza resortes fatigados para mantener la presión uniforme en cada fardo.
El sistema de atado y expulsión contiene el eje del atador, los cuchillos y la correa de expulsión. Revisa que la correa esté alineada y sin grietas, y afila los cuchillos si presentan bordes romos, asegurando cortes precisos y un atado consistente.
| Pieza | Ubicación | Mantenimiento recomendado |
|---|---|---|
| Rodillo de pick-up | Frontal del empacador | Inspección de desgaste, limpieza de residuos |
| Dientes de recogida | Rodillo de pick-up | Reemplazo si están doblados o rotos |
| Cadena de transmisión | Lateral del rodillo | Ajuste de tensión y lubricación |
| Cilindros de presión | Compresor de fardos | Lubricación y revisión de fugas |
| Resortes de retorno | Compresor | Reemplazo por fatiga o rotura |
| Eje del atador | Sistema de atado | Inspección de alineación y limpieza |
| Cuchillos | Sistema de corte | Afilado y sustitución si presentan desgaste |
| Correa de expulsión | Parte trasera | Revisión de grietas y tensión correcta |
Usa el diagrama como guía visual para localizar piezas específicas antes de desmontarlas. Esto reduce tiempos de reparación y asegura que cada fardo se forme correctamente sin comprometer la seguridad del equipo.
Identificación y ubicación de cada componente del empacador 447
Localiza primero el rotor principal, situado en la parte central del empacador, responsable de transportar el material hacia la cámara de empacado. A la izquierda del rotor, identifica el eje de alimentación con sus rodillos, que guía el forraje de manera uniforme.
El sistema de atado se encuentra en la sección trasera; incluye el portabobinas, el hilo de atado y el mecanismo de tensión. Verifica que el hilo esté correctamente alineado con las guías para evitar atascos.
En la cámara de empacado, reconoce los laterales de compresión y los paneles de presión superior e inferior. Estos elementos regulan la densidad de los pacas y mantienen la forma uniforme.
Los rodillos de salida se ubican al final del empacador. Asegúrate de que giren libremente y sin desgaste visible, ya que facilitan la expulsión de los pacas. Entre los rodillos y la cámara, observa los sensores de tamaño y presión, que controlan la liberación automática del empacado.
El sistema hidráulico está a un costado, con la bomba, válvulas y mangueras claramente identificables. Confirma que las conexiones estén firmes y sin fugas para mantener la presión adecuada en todo el empacador.
Finalmente, verifica las cadenas y piñones de transmisión, ubicados a los lados del chasis. Mantén las cadenas lubricadas y tensadas según las especificaciones del fabricante para garantizar el movimiento sincronizado de todos los componentes.
Procedimiento paso a paso para el desmontaje y reemplazo de piezas
Retira la correa principal aflojando el tensor y asegurando que el rodillo no esté bajo tensión. Esto evita daños al desmontar componentes internos.
- Desconecta la alimentación hidráulica y bloquea la palanca de seguridad para prevenir movimientos inesperados.
- Quita los paneles laterales aflojando los pernos de 10 mm con una llave de carraca, guardando cada tornillo por separado.
- Extrae los rodillos del recolector siguiendo la secuencia indicada en el diagrama de piezas; usa un extractor si los rodillos están ajustados a presión.
- Retira los engranajes y cadenas superiores, marcando su orientación para asegurar la correcta reinstalación. Lubrica ligeramente las piezas antes de desmontarlas para reducir fricción.
- Sustituye los cojinetes dañados retirando primero los retenes con cuidado, evitando deformar la carcasa.
- Reemplaza los dedos de la barra de púas uno por uno, asegurando que encajen en la posición correcta según el diagrama del empacador.
- Vuelve a montar las cadenas y engranajes, respetando el ajuste de tensión indicado por el fabricante.
- Coloca nuevamente los rodillos del recolector, verificando que giren libremente sin roce con el marco ni con las correas.
- Instala los paneles laterales y aprieta los pernos al torque especificado: 25 Nm para paneles y 40 Nm para soportes principales.
- Vuelve a colocar la correa principal, ajusta la tensión según el medidor del manual y prueba el giro del mecanismo manualmente antes de activar la máquina.
Realiza una inspección visual final, asegurando que todos los pasadores, tornillos y retenes estén correctamente instalados y que no haya piezas sueltas en el área de trabajo.
Verificación de ajustes y conexiones según el diagrama original
Revise todas las cadenas de transmisión y correas siguiendo la disposición indicada en el diagrama original. Confirme que cada polea y rodillo esté alineado correctamente y gire libremente sin obstrucciones.
Controle los pernos y tornillos de fijación de los brazos y ejes. Apriete aquellos que presenten holgura, manteniendo el torque especificado por el fabricante para evitar deformaciones.
Verifique las conexiones hidráulicas y los acoplamientos de lubricación. Asegúrese de que las mangueras no presenten fugas ni doblamientos, y que los puntos de engrase reciban la cantidad de lubricante indicada en el diagrama.
Compruebe la posición de los sensores y resortes, ajustando su tensión de acuerdo con las referencias del esquema original. Los resortes demasiado flojos o tensos pueden afectar la formación de los fardos.
Revise los protectores y cubiertas de seguridad, asegurando que estén instalados en la posición correcta y fijados según las indicaciones del diagrama para evitar interferencias durante la operación.
Confirme la correcta secuencia de montaje de los rodillos de alimentación y prensado. Cada rodillo debe girar en la dirección especificada y mantener el espacio entre ellos conforme al esquema, garantizando un flujo constante del material.
Finalice la verificación realizando una inspección visual completa de todas las conexiones mecánicas y hidráulicas. Cualquier desviación del diagrama original debe corregirse antes de poner en marcha el empacador.
