Consulta directamente el diagrama de cableado del John Deere 445 para identificar conexiones eléctricas sin margen de error. Cada línea representa una ruta específica que ayuda a localizar rápidamente fusibles, interruptores y puntos de conexión en el tractor.
El esquema muestra con claridad el recorrido de los cables entre el motor de arranque, la batería, el alternador y el sistema de encendido. Esto permite verificar continuidad, detectar cortocircuitos y sustituir componentes eléctricos con mayor seguridad.
Al interpretar el plano eléctrico se recomienda seguir la codificación de colores usada por John Deere, ya que cada tono distingue una función concreta: alimentación, masa, señal de sensores o iluminación. Esta organización facilita el trabajo durante reparaciones y ajustes de mantenimiento.
Además de las conexiones principales, el diagrama incluye detalles sobre el cableado de accesorios, como faros, sistema de carga y controles del tablero. Contar con esta información reduce el riesgo de errores al instalar piezas nuevas o al realizar pruebas de diagnóstico.

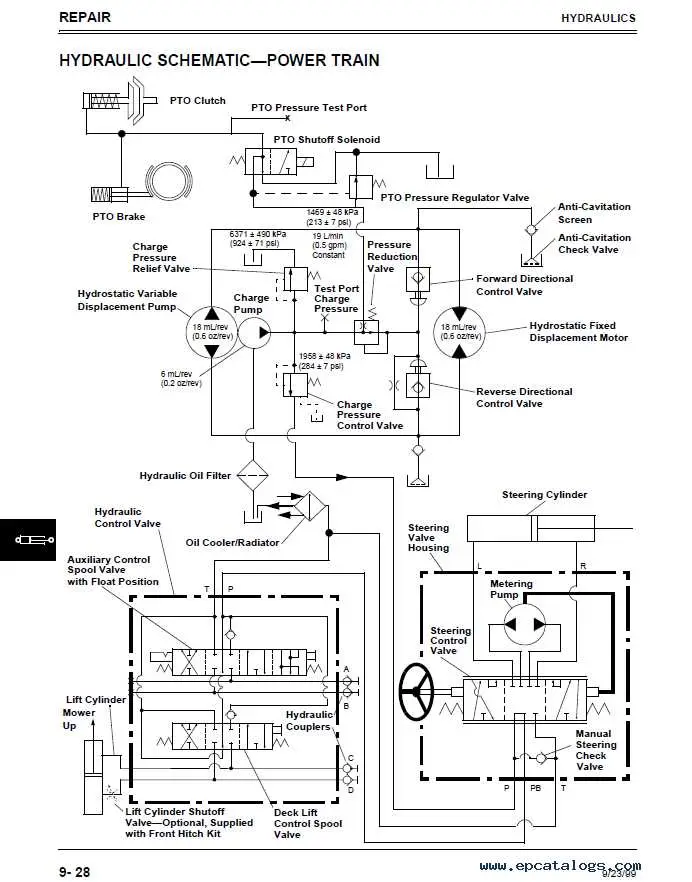

John Deere 445 wiring diagram
Utiliza el diagrama eléctrico del John Deere 445 para identificar rápidamente la ruta de los cables desde la batería hasta el motor de arranque. Revisa primero la conexión del positivo rojo hacia el solenoide y asegúrate de que el cable negro de masa tenga contacto directo con el chasis sin corrosión.
Verifica las conexiones hacia el interruptor de encendido: el cable amarillo alimenta el sistema de encendido y el marrón se dirige al regulador de voltaje. Una conexión suelta en esta parte puede impedir que el motor arranque o causar fallos intermitentes.
Para las luces delanteras, localiza el ramal que sale del panel de control: suele ser un cable blanco o gris que distribuye energía a los faros. Si no encienden, comprueba fusibles y continuidad en este tramo antes de reemplazar bombillas.
El sistema de seguridad del asiento conecta con el interruptor de la PTO mediante cables azules y verdes. Si el motor se apaga al activar la toma de fuerza, revisa estos cables y asegúrate de que no estén cortados o pellizcados bajo el asiento.
Guarda siempre una copia del esquema original para contrastar colores y posiciones de cada cable. Un repaso periódico al cableado evita falsos contactos y asegura un funcionamiento constante del tractor.
Ubicación y función de los principales conectores eléctricos
Revisa primero el conector principal del arnés, situado detrás del tablero de instrumentos; distribuye la alimentación hacia interruptores y controles de iluminación. Asegúrate de que los pines no presenten corrosión, ya que cualquier falla en este punto afecta múltiples sistemas.
El conector del módulo de encendido se encuentra en el lateral derecho del motor. Su función es enviar la señal correcta a las bobinas y mantener la chispa estable. Si detectas arranques irregulares, inspecciona este conector antes de reemplazar componentes más costosos.
Debajo del asiento localizas el conector del sistema de seguridad. Este interrumpe el arranque cuando el operador no está presente o la transmisión no está en punto muerto. Un mal contacto aquí genera bloqueos intermitentes al girar la llave.
El conector del regulador de voltaje, ubicado cerca del alternador, canaliza la corriente hacia la batería. Una conexión floja provoca descarga rápida o sobrecarga, por lo que conviene comprobar su ajuste después de trabajos de mantenimiento.
En la parte frontal del tractor se encuentra el conector de luces delanteras. Su acceso es sencillo y permite reemplazar o añadir focos auxiliares. Mantén limpio este punto para evitar caídas de tensión que reducen la intensidad de la iluminación.
Interpretación de colores y símbolos en el diagrama del modelo 445
Verifica primero el color de cada cable: el rojo indica alimentación directa desde la batería, el negro o marrón corresponde a tierra, el amarillo suele señalar el circuito de encendido y el verde se reserva para conexiones a sensores o interruptores de seguridad.
Presta atención a los símbolos: un triángulo representa conexión a masa, un círculo con una letra identifica un conector específico y las líneas discontinuas señalan ramificaciones dentro del mismo arnés. Cuando observes un cuadrado con números en su interior, se trata de un fusible o relé relacionado con esa línea de alimentación.
Relaciona cada color y símbolo con la numeración del manual de servicio para confirmar continuidad. Usa siempre un multímetro antes de sustituir componentes, ya que el mismo color puede repetirse en diferentes secciones y generar confusión si no se sigue la referencia del diagrama.
Solución de fallos comunes mediante la lectura del cableado
Revisa primero el estado de los conectores en el diagrama: un enchufe flojo o sulfatado genera cortes intermitentes en el arranque. Comprueba continuidad con un multímetro y sustituye terminales dañados.
- Motor no arranca: sigue el cable desde el interruptor de encendido hasta el solenoide; si no llega voltaje, localiza el tramo roto o corroído y reemplázalo.
- Luces sin funcionamiento: verifica el fusible en la línea principal y la integridad del cable verde; si hay resistencia alta, limpia el punto de masa.
- Batería se descarga rápido: identifica consumo en reposo siguiendo el esquema desde el alternador; un cable rojo rozado con el chasis suele provocar fugas de corriente.
Al interpretar el diagrama, marca con cinta los cables ya revisados y anota tensiones medidas. Este hábito acelera la detección de fallos y evita repetir comprobaciones.
- Localiza el símbolo del componente en el esquema.
- Sigue la línea hasta el siguiente nodo.
- Mide continuidad y tensión en cada tramo antes de pasar al siguiente.
Si un componente falla de forma recurrente, contrasta colores de cables con el diagrama original, ya que cambios en reparaciones previas pueden inducir errores en el diagnóstico.
