Si estás trabajando en la instalación de un sistema de radio en tu tractor John Deere 4440, comprender el diagrama de cableado es clave para asegurar una conexión adecuada y sin complicaciones. Este modelo específico, que se ha mantenido en circulación por muchos años, requiere precisión en la conexión de los cables de alimentación y señal para garantizar el funcionamiento perfecto de tu equipo de audio.
El diagrama de cableado incluye los detalles de la ubicación de los cables de alimentación, tierra y conexión a la antena, esenciales para un rendimiento óptimo. Asegúrate de identificar correctamente los colores y las posiciones de los terminales, ya que un error en la conexión podría afectar no solo la radio, sino otros sistemas eléctricos del tractor.
En cuanto a la conexión de los cables de energía, la mayoría de las instalaciones requieren que el cable de alimentación se conecte a una fuente de 12V, mientras que el cable de tierra debe ser asegurado a una parte metálica del tractor para evitar interferencias. El diagrama muestra cómo conectar estos cables de forma correcta para evitar daños en los componentes del sistema.

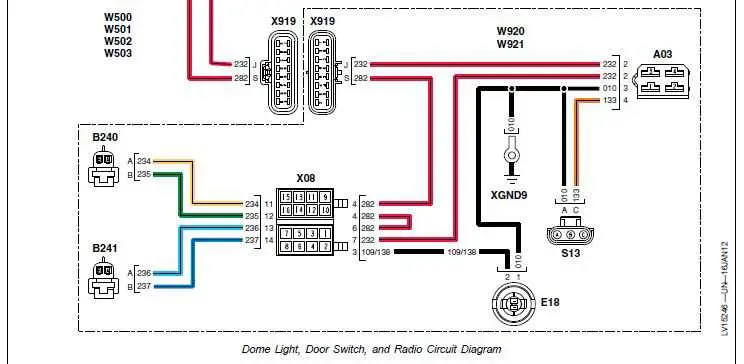

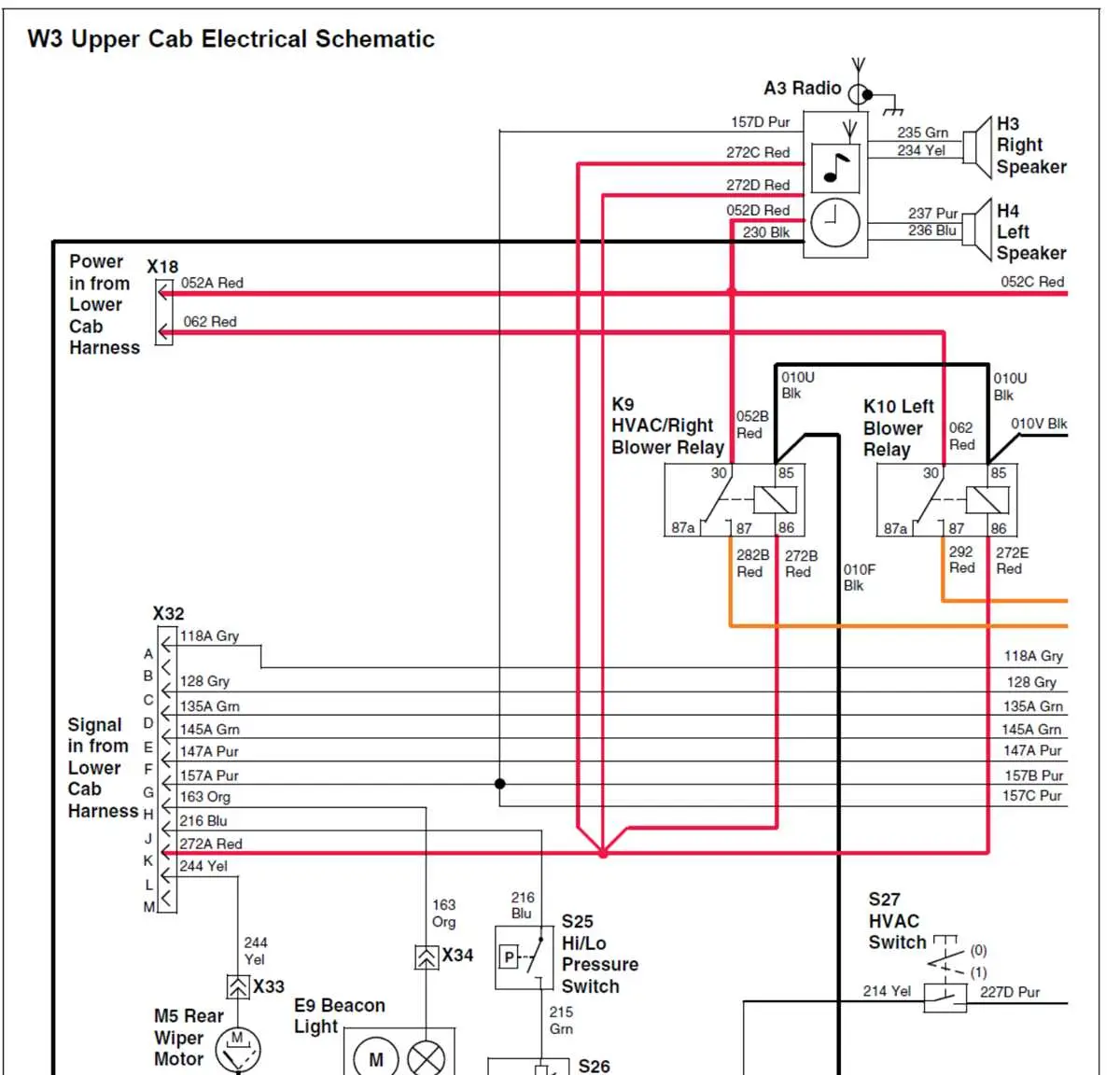

Esquema de cableado de radio de John Deere 4440
Para realizar la instalación adecuada del radio en un John Deere 4440, sigue este esquema de cableado. Asegúrate de que los cables estén correctamente conectados para evitar problemas de funcionamiento.
- Alimentación positiva (+): Conecta el cable de alimentación positiva del radio al cable amarillo del tractor. Este cable proporciona la energía necesaria para encender el radio.
- Alimentación negativa (-): El cable negro del radio debe conectarse al chasis del tractor o a un punto de tierra adecuado para completar el circuito de energía.
- Encendido (Ignition): Utiliza el cable rojo del radio y conéctalo al cable rojo del tractor, que se activa al girar la llave de encendido. Esto asegura que el radio solo funcione cuando el tractor está en marcha.
- Altavoces: Los cables de los altavoces deben conectarse a los terminales correspondientes. Los cables positivos de los altavoces se conectan al cable azul y los cables negativos al cable negro del radio.
Verifica las conexiones antes de encender el sistema. Si el radio no funciona correctamente, revisa cada una de las conexiones para asegurarte de que estén firmes y sin cortocircuitos. Además, asegúrate de que el fusible del radio no esté quemado.
Recuerda que, al trabajar con sistemas eléctricos, siempre es recomendable desconectar la batería del tractor para evitar riesgos de cortocircuitos o daños en los componentes.
Cómo conectar la radio en el John Deere 4440: Guía paso a paso
Para instalar la radio en un John Deere 4440, necesitas asegurarte de que tienes los cables correctos y las herramientas adecuadas. La mayoría de las radios modernas requieren una fuente de alimentación de 12 voltios, además de una conexión a tierra y cables de altavoz. Aquí te explicamos cómo hacerlo.
Paso 1: Prepara los cables
Localiza los cables de alimentación en el panel del tractor. El cable de alimentación debe conectarse a la fuente de 12V, generalmente es el cable rojo. El cable negro es el de tierra y se conecta a una parte metálica del chasis del tractor para completar el circuito. Los cables de los altavoces también deben ser conectados correctamente, asegurándote de que el cable positivo esté emparejado con el terminal positivo de la radio.
Paso 2: Retira la radio vieja (si aplica)
Si el tractor ya tiene una radio antigua instalada, retírala antes de colocar la nueva. Usa un destornillador para quitar los tornillos que sujetan la radio al panel. Desconecta los cables con cuidado, anotando su disposición para no cometer errores al instalar la nueva unidad.
Paso 3: Conecta la radio nueva
Conecta los cables de alimentación al conector correspondiente de la radio. Asegúrate de que el cable rojo vaya al terminal de 12V y el cable negro al de tierra. Los cables de los altavoces deben ser conectados a los puertos correctos, generalmente marcados como “R” para el altavoz derecho y “L” para el izquierdo.
Paso 4: Verifica la instalación
Antes de fijar la radio en su lugar, enciéndela para verificar que todas las conexiones estén bien hechas. Si la radio no se enciende o no produce sonido, revisa las conexiones y asegúrate de que los cables estén bien conectados.
Paso 5: Fija la radio en el panel
Una vez que verifiques que todo funciona correctamente, coloca la radio en el espacio correspondiente del panel. Atornilla los tornillos para asegurarla firmemente y evitar que se mueva mientras conduces.
Con estos pasos, habrás instalado correctamente la radio en tu John Deere 4440. ¡Disfruta de tu música mientras trabajas en el campo!
Identificación de cables y conexiones para el sistema de radio del John Deere 4440
Para realizar una instalación correcta del sistema de radio en el John Deere 4440, es necesario identificar con precisión los cables y conexiones. El conector principal que se utiliza para la instalación de la radio es de tipo ISO, lo que facilita la conexión de los cables de alimentación, tierra y señales de audio.
El cable de alimentación de 12V debe conectarse a la terminal positiva de la batería. Este cable está generalmente marcado con un color rojo o amarillo, lo que indica que suministra energía constante a la radio. La conexión a tierra debe realizarse con un cable negro, que se conecta a cualquier parte metálica del tractor para asegurar el buen funcionamiento del sistema.
Para la señal de audio, el cable de salida de la radio se conecta a los altavoces. En el John Deere 4440, los altavoces generalmente se encuentran en la parte frontal o en el panel trasero. Los cables de los altavoces suelen estar codificados por colores: el cable positivo se identifica con un color específico, mientras que el negativo tiene otro distinto.
Si el modelo del tractor tiene un sistema de antena externa, asegúrate de que el cable de la antena esté correctamente conectado a la radio. La antena debe ofrecer una buena recepción de señal para el funcionamiento adecuado del sistema de radio.
Es recomendable usar cables de alta calidad y seguir las recomendaciones del fabricante para evitar interferencias o problemas en la señal. También verifica que todas las conexiones estén firmemente ajustadas para evitar desconexiones durante el uso del tractor.
Solución de problemas comunes en el cableado de la radio del John Deere 4440
Si la radio de tu John Deere 4440 no funciona correctamente, lo primero que debes revisar es la conexión de los cables de alimentación. Asegúrate de que el cable positivo esté correctamente conectado al terminal adecuado, y que el cable de tierra esté bien fijado a una superficie metálica del tractor.
En muchos casos, los problemas surgen por un mal contacto en el conector de alimentación. Verifica que no haya corrosión o suciedad en los terminales, ya que esto puede impedir una conexión adecuada. Limpia los conectores con un limpiador de contactos si es necesario.
Otro aspecto a revisar es el fusible. Si la radio no se enciende, puede ser que el fusible esté fundido. Ubica el panel de fusibles y verifica el estado del fusible correspondiente. Si está dañado, reemplázalo por uno con la misma capacidad.
Si el sonido está distorsionado o interrumpe, revisa los cables de los altavoces. Asegúrate de que estén correctamente conectados y que no haya cables desgastados o rotos. Si encuentras cables dañados, recórtalos y vuelve a hacer las conexiones adecuadas.
Si después de verificar todo esto el problema persiste, podría ser un fallo interno en la radio o en el sistema eléctrico del tractor. En este caso, lo recomendable es consultar el manual del vehículo para detalles adicionales o considerar llevar la radio a un servicio especializado.
