Para realizar reparaciones o mejorar la iluminación de tu John Deere 4440, contar con un diagrama de cableado preciso es fundamental. Este diagrama te ayudará a identificar y conectar correctamente los componentes eléctricos, evitando problemas y ahorrando tiempo durante la instalación. Es clave que sigas cada paso al pie de la letra para garantizar que todos los sistemas funcionen de manera óptima.
El diagrama de cableado de las luces del John Deere 4440 incluye las conexiones para las luces delanteras, traseras y el sistema de alerta. Asegúrate de revisar el esquema para identificar el tipo de fusible necesario y el cable correcto para cada circuito. Si algo no funciona correctamente después de realizar la instalación, verifica las conexiones y los fusibles, ya que suelen ser las causas más comunes de fallos.
Recuerda que un diagrama de cableado claro y bien entendido es la clave para evitar errores costosos. Al trabajar con el sistema eléctrico de tu tractor, es crucial que tomes precauciones para evitar daños en los componentes. Si no estás seguro de alguna conexión, consulta el manual específico del modelo o busca apoyo de un profesional en reparaciones de maquinaria agrícola.

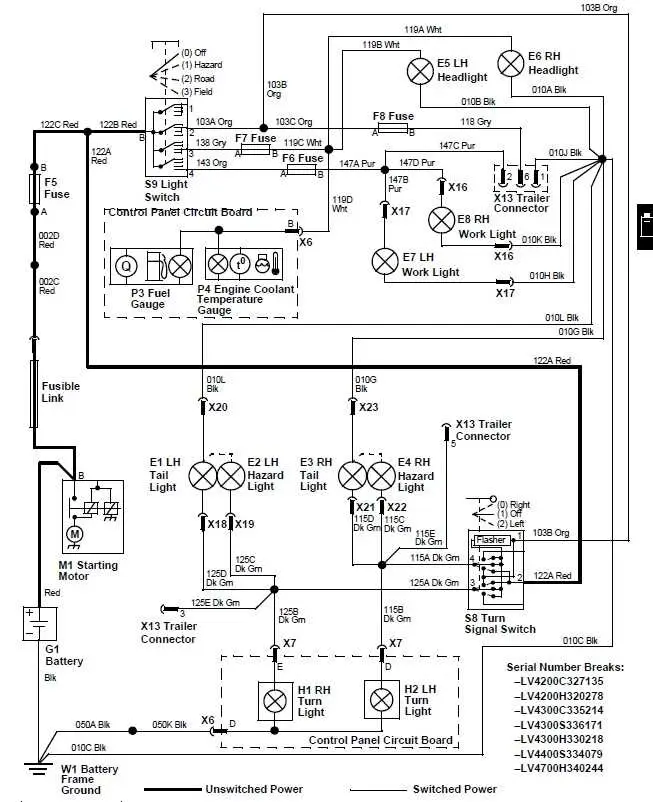

Diagrama de cableado de luces John Deere 4440
Para garantizar el correcto funcionamiento del sistema de luces en un tractor John Deere 4440, sigue este diagrama de cableado detallado. Comienza conectando el interruptor de luces a la caja de fusibles. Asegúrate de que los cables de la batería estén correctamente conectados a la caja, alimentando así todo el sistema eléctrico. Luego, los cables que controlan las luces delanteras y traseras se conectan a las conexiones correspondientes en la parte trasera de la caja de fusibles. Cada uno de los interruptores de las luces debe estar bien fijado para evitar posibles fallos.
El sistema de luces incluye conexiones para las luces principales, intermitentes y de señalización. Las luces traseras se conectan a un cable positivo que sale de la caja de fusibles. Las luces delanteras deben estar conectadas en paralelo para asegurar que ambas reciban la misma cantidad de corriente. Asegúrate de verificar el voltaje y la continuidad de los cables antes de conectar todo.
Además, verifica que las conexiones de tierra estén bien hechas. Si no están correctamente conectadas, las luces no funcionarán adecuadamente. Las conexiones de tierra suelen estar ubicadas cerca del motor, en el chasis del tractor. Asegúrate de que no haya corrosión en los terminales para evitar problemas eléctricos a largo plazo.
Finalmente, realiza una prueba de funcionamiento de todas las luces para asegurarte de que el sistema de cableado esté correctamente instalado. Si notas alguna irregularidad, revisa nuevamente las conexiones y el estado de los fusibles.
Conexión de luces delanteras y traseras en el modelo John Deere 4440
Para conectar las luces delanteras y traseras en el John Deere 4440, primero asegúrate de que los cables estén bien protegidos y libres de daños. Las luces delanteras se conectan a través del interruptor de luz ubicado en el tablero. Asegúrate de que el conector de la luz esté correctamente insertado en el zócalo correspondiente, en especial el cable de tierra, que debe estar bien sujeto al chasis para evitar cortocircuitos.

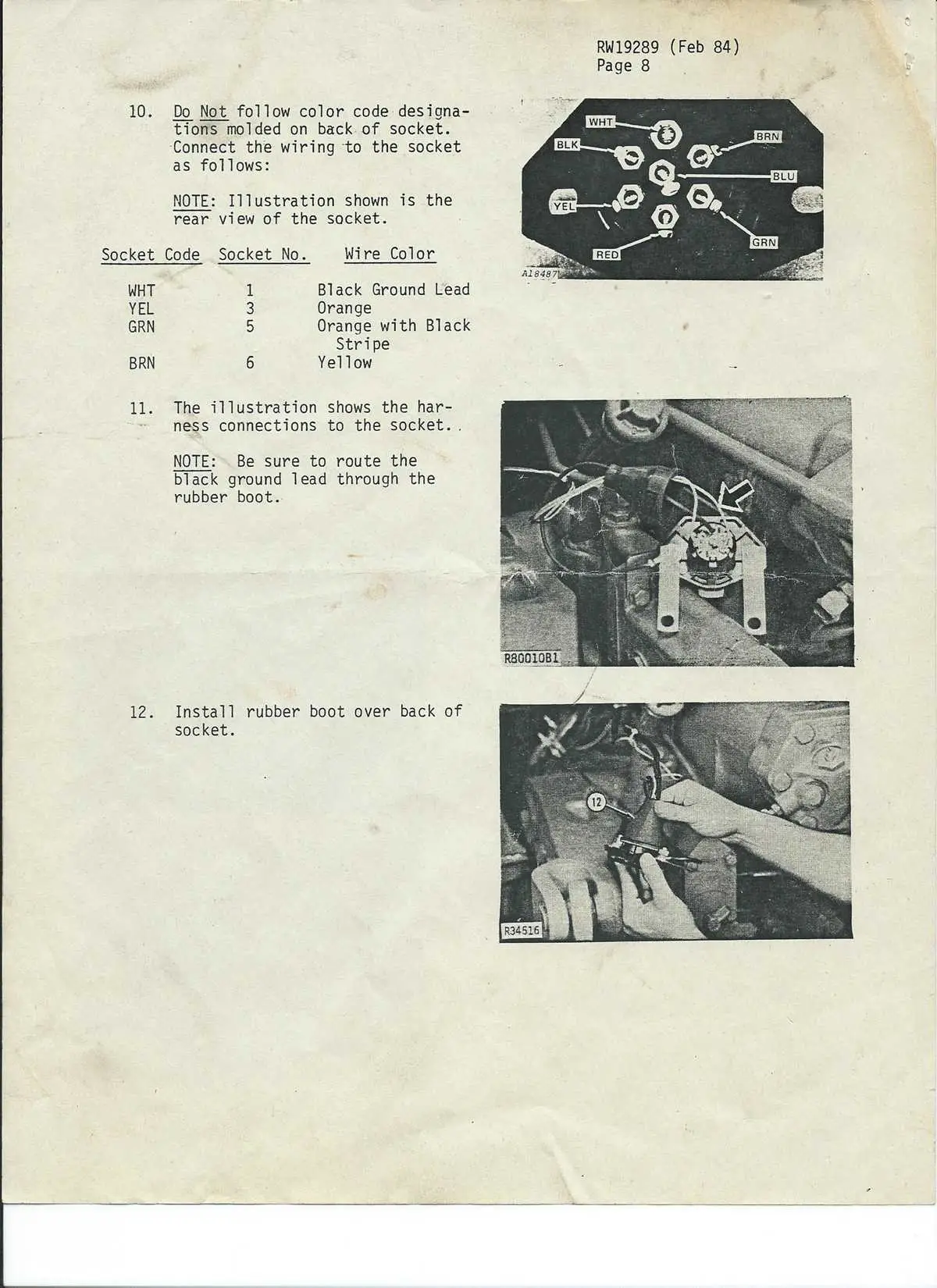

En cuanto a las luces traseras, los cables se conectan al sistema eléctrico a través de un conector en la parte posterior del tractor. Verifica que el fusible de la luz trasera esté en buen estado antes de realizar la instalación. Los cables de las luces traseras suelen tener un código de colores, por lo que es importante seguir el esquema de conexión proporcionado en el manual de servicio para garantizar una correcta instalación.
Para las luces de freno, conecta el cable de la luz roja al conector de la luz trasera correspondiente, asegurándote de que la conexión esté bien ajustada. No olvides comprobar la polaridad de los cables antes de terminar la instalación, ya que una inversión en la polaridad puede causar fallos en las luces.
Finalmente, realiza una prueba de todas las luces para asegurarte de que el sistema funcione correctamente. Revisa tanto las luces delanteras como las traseras, y confirma que los interruptores de control respondan adecuadamente. Si encuentras algún problema, verifica los fusibles y los cables de conexión antes de proceder con más ajustes.
Ubicación de los fusibles y su relación con el sistema de luces
Para mantener el sistema de luces del John Deere 4440 funcionando correctamente, es crucial saber cómo están distribuidos los fusibles y cómo influyen en el circuito de iluminación. Los fusibles protegen los componentes eléctricos de sobrecargas y cortocircuitos, asegurando que el sistema de luces funcione sin interrupciones.
El primer paso es localizar la caja de fusibles, que generalmente se encuentra en el panel de instrumentos o debajo del capó, dependiendo de la configuración del tractor. El manual de usuario especifica el lugar exacto de cada fusible y su función. Los fusibles relacionados con las luces están claramente identificados.
- Fusible 1: Luces delanteras
- Fusible 2: Luces traseras
- Fusible 3: Luces de trabajo
- Fusible 4: Luces de advertencia y señales
Si las luces no funcionan correctamente, primero verifica los fusibles asignados. Si algún fusible está quemado, reemplázalo con uno del mismo amperaje para evitar daños en el sistema eléctrico. Asegúrate de que el fusible esté bien colocado y sin corrosión para asegurar un contacto adecuado.
Es recomendable revisar periódicamente el estado de los fusibles. Si se detectan fallos repetidos en los mismos circuitos, puede ser señal de un problema más grave en el sistema de cableado o en los propios interruptores de luz.
Solución de problemas comunes en el cableado de luces del John Deere 4440
Para solucionar fallas en el sistema de luces del John Deere 4440, empieza revisando el interruptor de encendido. Si las luces no funcionan, asegúrate de que el interruptor esté en buen estado y realizando contacto correctamente. Un interruptor defectuoso puede interrumpir el flujo de energía al sistema de luces.
Verifica también los fusibles. Un fusible quemado es una causa común de problemas con las luces. Si el fusible está dañado, reemplázalo por uno del mismo amperaje. No uses fusibles de mayor amperaje, ya que esto podría dañar otros componentes eléctricos del tractor.
Si las luces siguen sin encender, revisa el cableado. Inspecciona los cables en busca de posibles cortocircuitos, conexiones flojas o cables desgastados. El contacto imperfecto en los terminales puede causar que las luces no reciban corriente suficiente.
En caso de que las luces funcionen de forma intermitente, podría ser un problema de masa. Asegúrate de que todas las conexiones a tierra estén limpias y seguras. Una mala conexión a tierra puede generar fallos en el sistema eléctrico, interrumpiendo la alimentación a las luces.
Si las luces siguen sin funcionar después de revisar estos componentes, comprueba el alternador. Un alternador defectuoso podría no estar generando suficiente voltaje para alimentar el sistema de luces. Realiza una prueba de voltaje para asegurarte de que el alternador esté funcionando correctamente.
Por último, revisa las conexiones del relé. Si el relé está defectuoso, no permitirá que la corriente fluya hacia las luces. Reemplaza cualquier relé dañado para restaurar la función de las luces.
