Para diagnosticar problemas de iluminación en tu tractor John Deere 4400, es fundamental entender cómo se conectan y distribuyen las luces. El diagrama de luces explotadas te permitirá visualizar claramente la ubicación y conexiones de cada componente, lo que facilitará las reparaciones y el mantenimiento.
En este diagrama, encontrarás representaciones detalladas de las conexiones de las luces delanteras, traseras y las de los indicadores de dirección. Al seguir el esquema, podrás identificar rápidamente cables dañados o conexiones flojas que afectan el rendimiento del sistema de luces.
Si experimentas problemas de luces en tu John Deere 4400, revisa primero los fusibles y los interruptores. Luego, consulta el diagrama para verificar si hay desconexiones o cortocircuitos en las luces. Este enfoque te ahorrará tiempo y garantizará que la reparación sea más precisa.

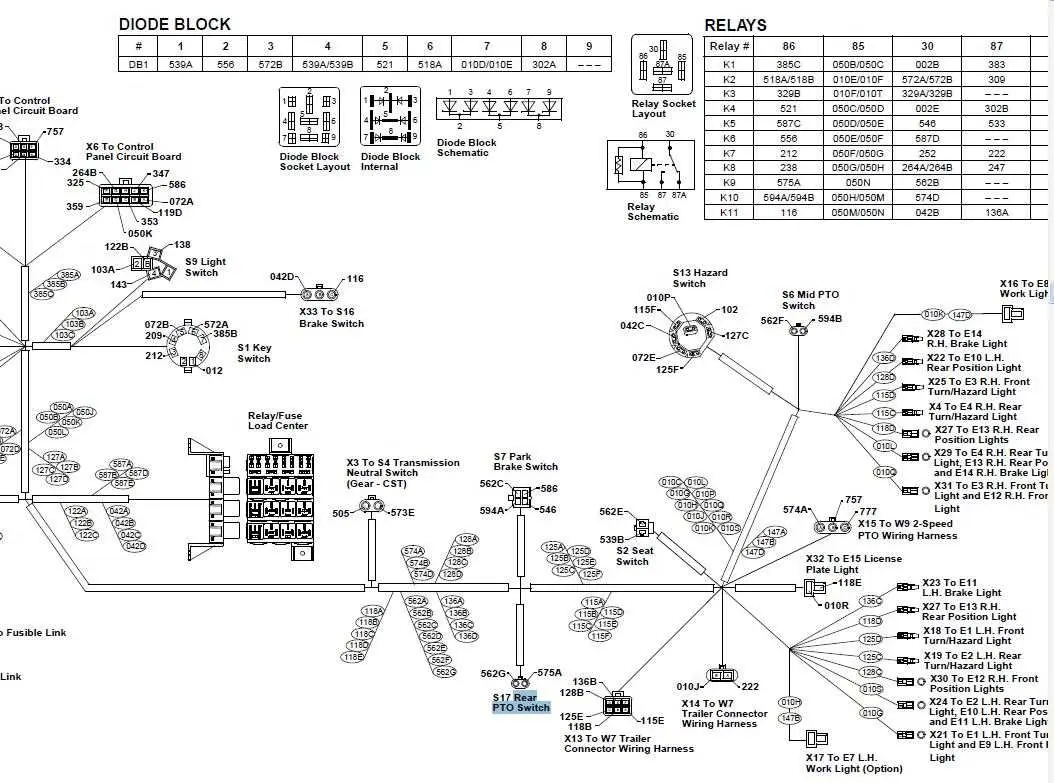

Diagrama de luces explotadas de John Deere 4400
El diagrama de luces explotadas del John Deere 4400 proporciona una representación detallada de cómo están distribuidos y conectados los componentes del sistema de iluminación en este modelo. Revisa el diagrama para identificar cada pieza y su ubicación precisa, facilitando la reparación o el reemplazo de cualquier parte dañada.
Los faros delanteros se dividen en varias secciones, incluyendo el reflector, la bombilla y el soporte. Cada componente está claramente marcado, lo que ayuda a comprender cómo se ensamblan y cómo debe conectarse el cableado. En la parte trasera, las luces de posición y los indicadores de giro están agrupados en un solo esquema para facilitar su identificación.
Es fundamental revisar los cables y conexiones en cada punto de contacto, ya que un cableado defectuoso puede afectar el rendimiento de las luces. Los diagramas explotan el sistema de fusibles, permitiendo localizar rápidamente el fusible correspondiente a cada luz en caso de fallo.
Si tienes problemas con las luces, consulta el diagrama para verificar si el problema radica en los interruptores, las conexiones o las bombillas. El diagrama también incluye detalles sobre la disposición del interruptor de encendido de las luces, lo que te permitirá confirmar que está funcionando correctamente.
Identificación de los componentes principales en el diagrama de luces del John Deere 4400
Para leer correctamente el diagrama de luces del John Deere 4400, es necesario identificar los componentes clave que forman parte de su sistema eléctrico. Estos son los elementos que más frecuentemente aparecen en los diagramas de luces:
- Interruptores de luces: Controlan la activación de las luces delanteras, traseras y de posición. Usualmente se encuentran cerca del volante o en el panel de control.
- Relé de luces: Actúa como un interruptor de alta capacidad para controlar la corriente que llega a las bombillas. Este componente facilita el funcionamiento de las luces al permitir un flujo eléctrico sin sobrecargar los circuitos.
- Fusibles: Protegen el sistema de luces contra sobrecargas. Están ubicados en el panel de fusibles y pueden ser fácilmente reemplazados en caso de fallos.
- Bombillas de luces: Son los componentes visibles del sistema, responsables de la iluminación. En el John Deere 4400, se encuentran tanto en la parte delantera como trasera.
- Conectores: Permiten la unión de los cables entre los diferentes componentes. Es importante revisar que los conectores estén en buen estado para evitar fallos eléctricos.
- Cables y conexiones a tierra: El sistema eléctrico depende de una correcta conexión a tierra para evitar problemas de funcionamiento. Asegúrate de que los cables estén bien conectados y sin corrosión.
Al estudiar el diagrama, localiza estos componentes y sigue el camino de la corriente para entender cómo interactúan entre sí. Revisa también los valores indicados en el diagrama para los fusibles y relés, ya que estos varían según el modelo y año de fabricación del tractor.
Procedimiento para reparar o reemplazar las luces dañadas según el diagrama
Primero, identifica la luz dañada en el diagrama. Si la bombilla está rota o quemada, retírala cuidadosamente del soporte. Asegúrate de que el tractor esté apagado y la batería desconectada para evitar cualquier accidente eléctrico.
Con la luz dañada fuera, verifica si hay cables sueltos o conexiones defectuosas. Si encuentras cables dañados, procede a cortarlos, pelar los extremos y volver a conectarlos correctamente, asegurándote de que estén bien sujetos con terminales de calidad.
Luego, instala una bombilla nueva que sea compatible con las especificaciones del modelo John Deere 4400. Asegúrate de que la nueva bombilla esté bien colocada en el soporte y funcione correctamente antes de asegurar todo en su lugar.
Si el problema persiste después de cambiar la bombilla, revisa los fusibles. En muchos casos, un fusible quemado puede ser la causa. Localiza el fusible correspondiente al sistema de luces en el diagrama y reemplázalo por uno nuevo de la misma capacidad.
Por último, realiza una prueba encendiendo las luces para asegurarte de que todo funcione correctamente. Si la luz sigue sin encender, verifica nuevamente los cables, las conexiones y los fusibles, y asegúrate de que el interruptor de las luces esté en la posición correcta.
Solución de problemas comunes en el sistema de iluminación del John Deere 4400
Revisa los fusibles primero. Si las luces no encienden, es posible que el fusible esté quemado. Localiza el panel de fusibles en la cabina y sustitúyelo por uno nuevo del mismo amperaje.
Si el fusible está bien, examina el interruptor de luces. A veces, los interruptores pueden desgastarse o dañarse, impidiendo el encendido. Conecta un multímetro al interruptor para comprobar si está recibiendo energía y activando el sistema.
Verifica los cables y conexiones. Inspecciona si hay cables sueltos, corroídos o dañados. Asegúrate de que todas las conexiones estén bien ajustadas y libres de suciedad o humedad que pueda interferir con el flujo eléctrico.
Si las luces se apagan inesperadamente, puede ser un problema con el relé de iluminación. Cambia el relé y prueba nuevamente. En algunos casos, los relés defectuosos pueden interrumpir el suministro de corriente.
Para las luces de trabajo, asegúrate de que no haya obstrucciones en los focos. La suciedad y el barro pueden acumularse y reducir la eficacia de la iluminación. Límpialos regularmente para mantener un rendimiento óptimo.
Si las luces parpadean o no funcionan correctamente a diferentes intensidades, podría tratarse de un problema en el regulador de voltaje. Este componente asegura que la corriente sea constante. Si está fallando, reemplázalo para evitar fluctuaciones que afecten a las luces.
Revisa también la batería. Una batería baja o defectuosa puede causar fluctuaciones de voltaje que afectan el rendimiento del sistema de iluminación. Si la batería tiene menos de 12 voltios, cárgala o cámbiala por una nueva.
