Si necesitas solucionar problemas eléctricos o realizar mantenimiento en tu tractor John Deere 4310, entender el diagrama de cableado es clave para un proceso sin contratiempos. Este diagrama te proporciona una visión clara de cómo se distribuyen los circuitos eléctricos, facilitando la identificación de fallos y la reparación de componentes defectuosos.
El diagrama incluye información detallada sobre el sistema de arranque, luces, batería, interruptores, y otros componentes eléctricos esenciales para el funcionamiento del tractor. Al seguir el esquema correctamente, podrás hacer ajustes precisos sin causar daños adicionales.
Para empezar, asegúrate de tener una copia del diagrama a mano y localiza los principales circuitos que necesitas inspeccionar. Algunos de los puntos clave a revisar incluyen las conexiones a la batería, el sistema de arranque y las conexiones de los sensores del motor. Con un poco de atención al detalle, se puede mantener el tractor operando sin inconvenientes.

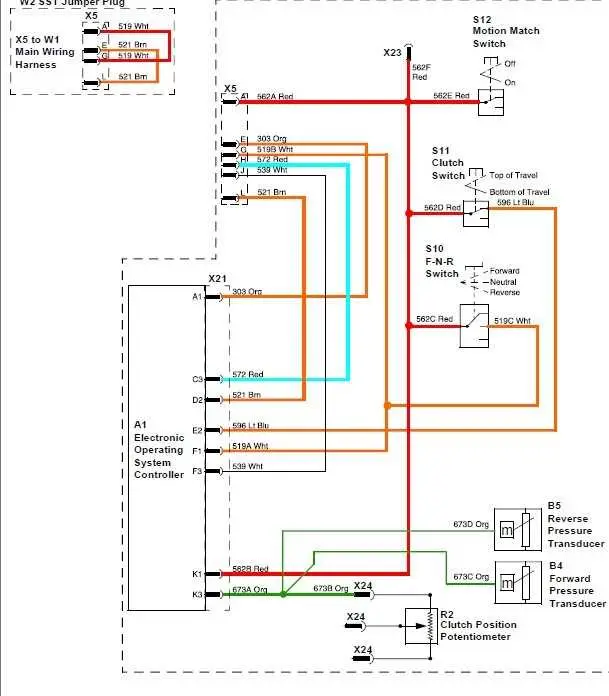

Diagrama de cableado del tractor John Deere 4310
Para asegurar un rendimiento óptimo del tractor John Deere 4310, es fundamental tener acceso al diagrama de cableado adecuado. Este diagrama facilita la identificación de conexiones eléctricas y la solución de problemas relacionados con el sistema eléctrico.
Comienza por identificar la batería y su conexión al sistema de arranque. El cable positivo (+) debe ir al arrancador, mientras que el cable negativo (-) se conecta a la estructura del tractor. Asegúrate de que todos los terminales estén bien apretados para evitar fallos eléctricos.
El alternador está vinculado al regulador de voltaje y a la batería mediante un cable de mayor calibre. Es importante revisar los cables que conectan el alternador para evitar pérdidas de energía. En algunos modelos, es común que los cables se desgasten debido a la vibración, lo que puede ocasionar cortocircuitos.
La conexión de los sensores y los interruptores debe ser verificada regularmente. En el caso del interruptor de encendido, la señal se transmite a través de un cable que activa el sistema de arranque. Un mal contacto aquí puede impedir que el motor arranque correctamente.
Para los sistemas de luces y otros accesorios eléctricos, el cableado generalmente se conecta a través de un panel de control centralizado. Verifica que los fusibles estén en buen estado, ya que un fusible quemado puede interrumpir el funcionamiento de varios componentes eléctricos.
Revisa también los cables que conectan el sistema de control de la transmisión y los sistemas hidráulicos. Asegúrate de que no haya cables pelados o desgastados que puedan causar fallos. Los diagramas detallados indican claramente los puntos de conexión y la orientación de los cables, lo que facilita el mantenimiento y reparación.
Finalmente, es recomendable consultar el manual de servicio para obtener un diagrama de cableado específico y actualizado para tu tractor John Deere 4310, ya que las configuraciones pueden variar dependiendo del año de fabricación.
Identificación de los componentes eléctricos principales del John Deere 4310
Para identificar los componentes eléctricos clave del tractor John Deere 4310, comienza por ubicar la batería, que se encuentra en el compartimento trasero. La batería alimenta todos los sistemas eléctricos del vehículo, incluyendo el motor de arranque y el sistema de iluminación.
El alternador es otro componente importante, ubicado cerca del motor. Este dispositivo convierte la energía mecánica en eléctrica, cargando la batería mientras el motor está en funcionamiento. Si notas que la batería se descarga rápidamente, el alternador puede ser el culpable.
El interruptor de encendido conecta el sistema eléctrico con el motor, permitiendo que se active el sistema de arranque. Este interruptor se encuentra normalmente en el panel de control, cerca de la posición de conducción.
Los fusibles y relés distribuidos a lo largo del sistema eléctrico protegen los componentes de sobrecargas o fallos. Están ubicados en una caja de fusibles, usualmente bajo el capó o cerca de la batería, y son fáciles de reemplazar si se dañan.
Los sensores y actuadores controlan funciones como la temperatura del motor y la presión del aceite. Estos están conectados a la ECU (Unidad de Control Electrónico), que supervisa el estado general del tractor y ajusta los sistemas en consecuencia.
El sistema de cableado es el encargado de conectar todos estos componentes. Revisa que los cables no estén desgastados ni corroídos, ya que esto puede causar fallos en el sistema eléctrico.
Conexión de los cables de la batería y el sistema de arranque
Conecta el cable positivo de la batería al terminal positivo del arranque. Asegúrate de que el conector esté bien apretado para evitar pérdidas de energía durante el arranque. El cable negativo debe ir a un punto de aterrizaje en el chasis del tractor o directamente al terminal negativo de la batería.
Verifica la integridad de los cables antes de realizar las conexiones. Si notas desgaste o corrosión, reemplázalos para evitar fallas en el sistema de arranque. Revisa los terminales y asegúrate de que no haya acumulación de sulfatación, ya que esto puede generar problemas de arranque o cortocircuitos.
Cuando conectes el cable negativo, hazlo siempre al último, para evitar chispas. Si el tractor no arranca después de realizar la conexión, revisa el interruptor de arranque y asegúrate de que no haya ningún fusible quemado.
Si el sistema de arranque sigue fallando, inspecciona el motor de arranque. Un motor de arranque defectuoso puede evitar que el tractor prenda, a pesar de que la batería esté cargada y las conexiones sean correctas.
Solución de problemas comunes en el sistema eléctrico del tractor
Si el tractor John Deere 4310 no arranca, revisa primero la batería. Asegúrate de que los terminales estén limpios y bien conectados. Si la batería está descargada, carga o reemplázala según sea necesario.
En caso de que el sistema eléctrico no funcione correctamente, verifica los fusibles. Si algún fusible está quemado, sustitúyelo por uno del mismo valor. También revisa los cables para identificar posibles cortocircuitos o cables sueltos que puedan estar afectando el funcionamiento del sistema.
Si el problema persiste, inspecciona el interruptor de encendido. A veces, el interruptor puede estar defectuoso, lo que impide que el tractor reciba energía. Reemplazar el interruptor es una solución sencilla si este es el origen del problema.
Cuando el tractor no enciende las luces o el sistema de señalización, verifica el relé y los cables que conectan las luces. Si los cables están en mal estado o el relé no funciona, estos deben ser reparados o reemplazados.
Los problemas con el alternador también son comunes. Si el tractor no carga la batería correctamente, asegúrate de que el alternador esté funcionando bien. Un voltaje bajo en la batería puede indicar un fallo en este componente.
Finalmente, revisa las conexiones de la computadora del tractor. Si los sensores eléctricos o los módulos están defectuosos, el sistema eléctrico puede no funcionar correctamente. En este caso, la calibración o reemplazo de los módulos puede ser necesario.
