Verifique las conexiones principales del motor siguiendo el diagrama específico de su modelo 425. Identificar correctamente el positivo y negativo de la batería evita cortocircuitos y daños en los componentes eléctricos.
Revise los fusibles y relés antes de realizar cualquier reparación. Los diagramas muestran la ubicación exacta de cada fusible y relé, lo que facilita localizar fallas en el encendido, luces o sistema de arranque sin desmontar piezas innecesarias.
Utilice códigos de colores de los cables para seguir las rutas de alimentación y señal. Esto permite identificar rápidamente cables dañados o sueltos, asegurando una conexión segura y un funcionamiento estable del tractor.
Compruebe las conexiones del sistema de corte y accesorios según el diagrama. Los interruptores de seguridad, motores de las cuchillas y sensores están claramente señalizados, lo que reduce el riesgo de errores al reinstalar o reemplazar piezas.
Actualice las conexiones según el esquema cada vez que realice modificaciones eléctricas. Ajustes correctos previenen sobrecargas y garantizan que el tractor funcione de manera confiable bajo diferentes condiciones de trabajo.
Diagramas de cableado para el tractor de jardín John Deere 425

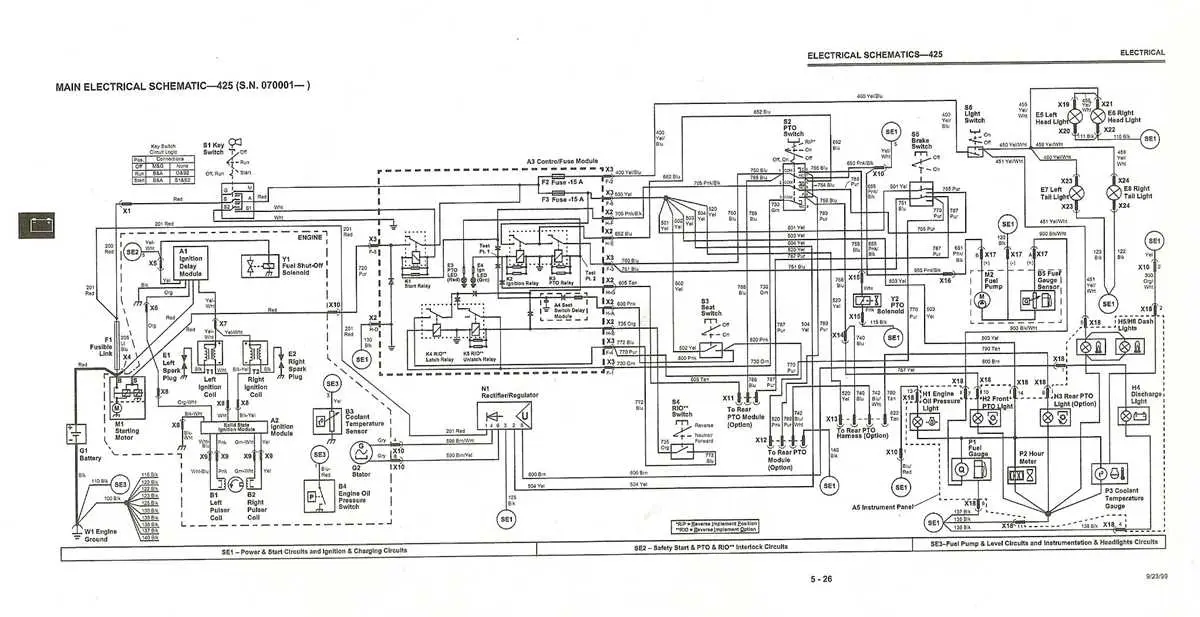

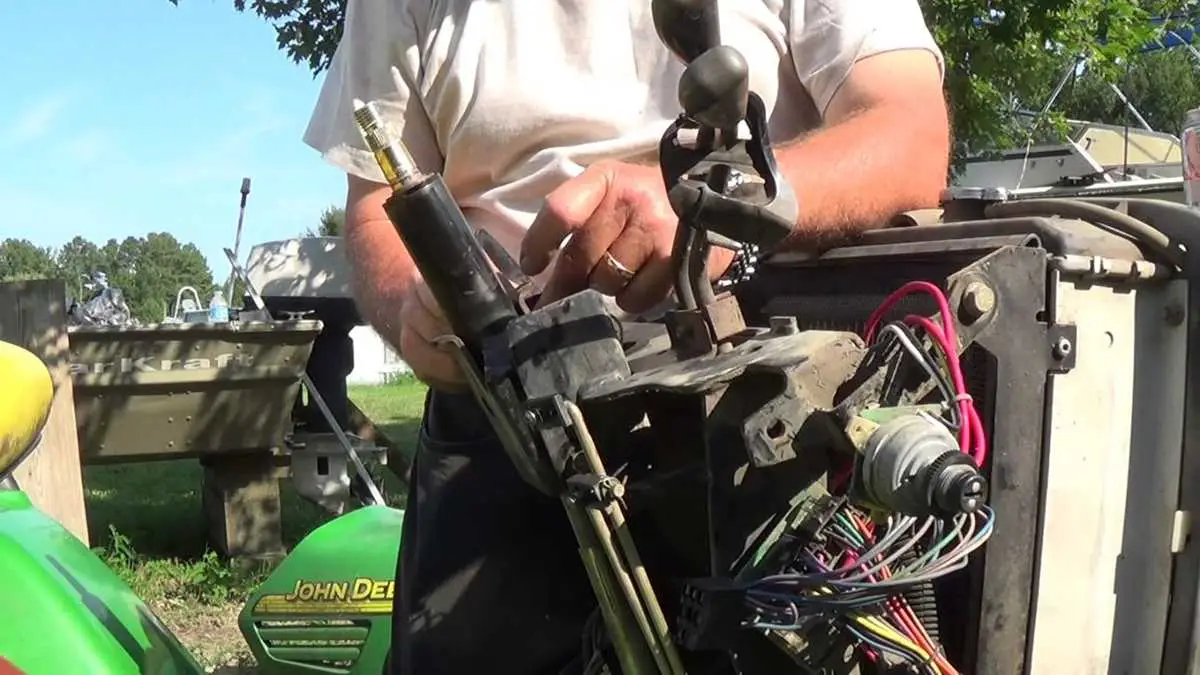

Para localizar y conectar correctamente los componentes eléctricos del John Deere 425, utiliza los diagramas de cableado específicos del modelo. Estos diagramas muestran cada conexión, color de cable y terminal, facilitando la identificación de fallas y reemplazos.
El sistema eléctrico incluye la batería, el interruptor de encendido, el alternador, el solenoide de arranque, luces y accesorios. Sigue estas recomendaciones:
- Verifica la continuidad de los cables antes de realizar cualquier conexión.
- Asegúrate de que los terminales estén limpios y firmemente ajustados.
- Respeta los códigos de color indicados en el diagrama para evitar cortocircuitos.
Los diagramas del John Deere 425 suelen presentar:
- Ruta de alimentación principal desde la batería hasta el interruptor de encendido.
- Conexiones del solenoide de arranque y del motor de arranque.
- Esquema de luces delanteras, traseras y del indicador de nivel de combustible.
- Conexiones a los accesorios opcionales como el cortacésped o sistema hidráulico.
Al seguir el diagrama, identifica primero los cables principales y los fusibles asociados. Mantén a mano herramientas de prueba como multímetro y pinzas, y sigue los caminos de cada línea según el esquema para aislar problemas de manera rápida.
En caso de reemplazar componentes, compara el cableado real con el diagrama para confirmar compatibilidad y evitar errores de conexión. Guardar una copia del diagrama en el tractor facilita futuras intervenciones.
Interpretación de símbolos y conexiones en los diagramas eléctricos
Identifica primero los símbolos estándar utilizados en los diagramas eléctricos del John Deere 425. Por ejemplo, un círculo con una “M” indica un motor, mientras que un rectángulo con líneas paralelas representa un fusible. Reconocer cada símbolo permite ubicar rápidamente componentes críticos como relés, interruptores de seguridad y conectores.
Observa las líneas de conexión: las líneas continuas muestran conductores principales, y las líneas punteadas indican conexiones opcionales o internas. Presta atención a los colores asociados, ya que cada cable tiene un código de color que facilita rastrear circuitos específicos y evita errores de conexión.
Identifica las conexiones a tierra y los terminales de alimentación. Los símbolos de tierra suelen ser una serie de líneas convergentes, mientras que los terminales de batería se marcan con “+” o “-“. Confirmar estas conexiones evita cortocircuitos y garantiza que los sistemas eléctricos funcionen correctamente.
Lee las etiquetas de cada componente. Cada elemento en el diagrama suele tener un código o número de referencia que coincide con la etiqueta física en el tractor. Esto permite reemplazar piezas o diagnosticar fallos sin confusión y acelera la resolución de problemas.
Verifica la secuencia de funcionamiento de los relés y fusibles. Los diagramas muestran cómo se activa un circuito al accionar una palanca o interruptor. Comprender esta lógica ayuda a identificar rápidamente dónde puede existir una interrupción en el flujo eléctrico.
Finalmente, sigue siempre la ruta completa de un circuito desde la fuente de alimentación hasta el componente final. Esta práctica asegura que ningún detalle se omita y facilita localizar fusibles fundidos, cables dañados o conexiones flojas que puedan afectar el rendimiento del tractor.

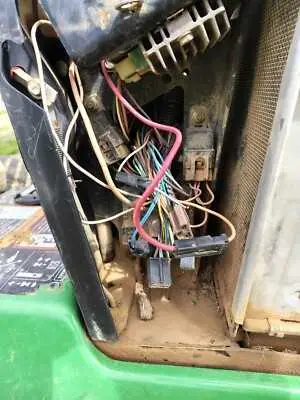

Localización de fusibles, relés y componentes clave en el sistema
Ubica el panel de fusibles en el lateral derecho del tractor, detrás del asiento. Los fusibles están organizados según la función: motor, luces, sistema de arranque y accesorios eléctricos. Cada fusible está identificado por un número y amperaje grabado en la tapa del panel.
El relé del arranque se encuentra junto a la batería, dentro de una carcasa negra rectangular. Este relé controla la corriente que llega al motor de arranque; verifica sus conexiones si el motor no responde al girar la llave.
El regulador de voltaje y el alternador se localizan en el compartimento del motor, a la izquierda del carburador. Asegúrate de revisar las terminales para mantener un flujo eléctrico estable y evitar sobrecargas.
El interruptor de seguridad de la cuchilla se encuentra debajo del asiento, conectado al arnés principal. Interviene directamente en la activación de la plataforma de corte y debe inspeccionarse si las cuchillas no giran al encender el tractor.
Otros componentes clave incluyen el interruptor de freno y el sensor de velocidad del tractor, ambos integrados al arnés principal cerca del pedal de freno y la transmisión. Su correcta ubicación garantiza que los sistemas de seguridad funcionen sin fallos.
Para acceder a fusibles o relés, desconecta siempre la batería. Inspecciona visualmente cada componente por signos de quemaduras, corrosión o cables flojos. Mantenerlos limpios y firmemente conectados asegura el rendimiento constante del sistema eléctrico.
Solución de fallas comunes siguiendo el diagrama de cableado
Revisa primero los fusibles y relés ubicados según el diagrama de cableado; un fusible fundido suele ser la causa más frecuente de fallas eléctricas. Utiliza un multímetro para verificar continuidad y reemplaza únicamente el componente defectuoso.
Si el motor de arranque no responde, comprueba los cables del solenoide y la conexión a la batería. Asegúrate de que los terminales estén limpios y firmemente sujetos. El diagrama indica la ruta exacta de alimentación desde la batería hasta el motor de arranque.
Para problemas con las luces o indicadores, sigue las líneas de señal en el diagrama y verifica cada interruptor y conexión intermedia. Un cable suelto o corroído puede interrumpir el circuito, incluso si los fusibles están intactos.
Cuando la cuchilla del cortacésped no funciona, inspecciona el interruptor de seguridad del asiento y el embrague eléctrico. El diagrama muestra cómo estas piezas se integran al circuito de encendido, permitiendo identificar puntos de falla sin desmontar todo el sistema.
Si hay parpadeos o funcionamiento irregular de los instrumentos, examina las conexiones a tierra indicadas en el diagrama. Una mala conexión de tierra puede causar fluctuaciones de voltaje y afectar varios componentes al mismo tiempo.
Para cada revisión, sigue las rutas de los cables tal como se representan en el diagrama y verifica continuidad, tensión y estado físico de los conductores. Registrar cada hallazgo ayuda a detectar patrones de falla y evita reemplazos innecesarios.
