Para garantizar el funcionamiento adecuado del John Deere 4200, es fundamental tener claro cómo se conectan los relés dentro del sistema eléctrico. El diagrama de relé específico de este modelo permite localizar fácilmente los componentes y asegurarse de que el sistema funcione correctamente sin fallos.
El diagrama de relé proporciona una representación clara de las conexiones de los relés que controlan los sistemas críticos como el motor, el sistema de arranque y el sistema de encendido. Conocer el diagrama te ayudará a identificar posibles fallos de manera rápida y precisa, evitando costosos errores de diagnóstico.
Al revisar el diagrama, fíjate en la disposición de los relés, cada uno está asociado con un circuito clave del tractor. Esto incluye el relé principal de arranque, el relé de combustible y el relé de la bomba de agua, entre otros. Asegúrate de que cada uno esté funcionando correctamente y sin interrupciones.
Si tienes problemas con el funcionamiento de tu John Deere 4200, un paso esencial es verificar estos relés y su conectividad según el diagrama. Esto te permitirá realizar las reparaciones necesarias o sustituir los componentes dañados de forma eficaz.

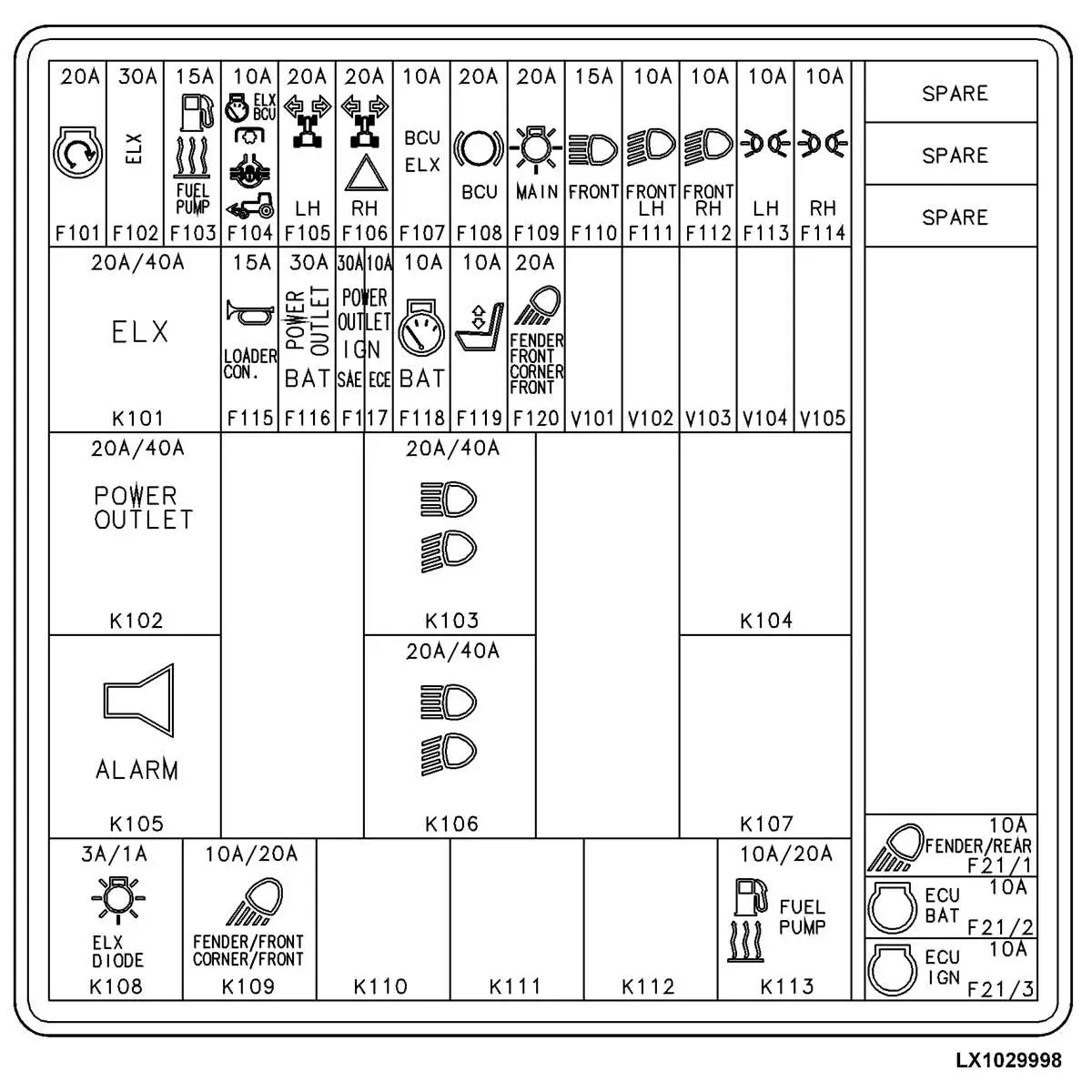

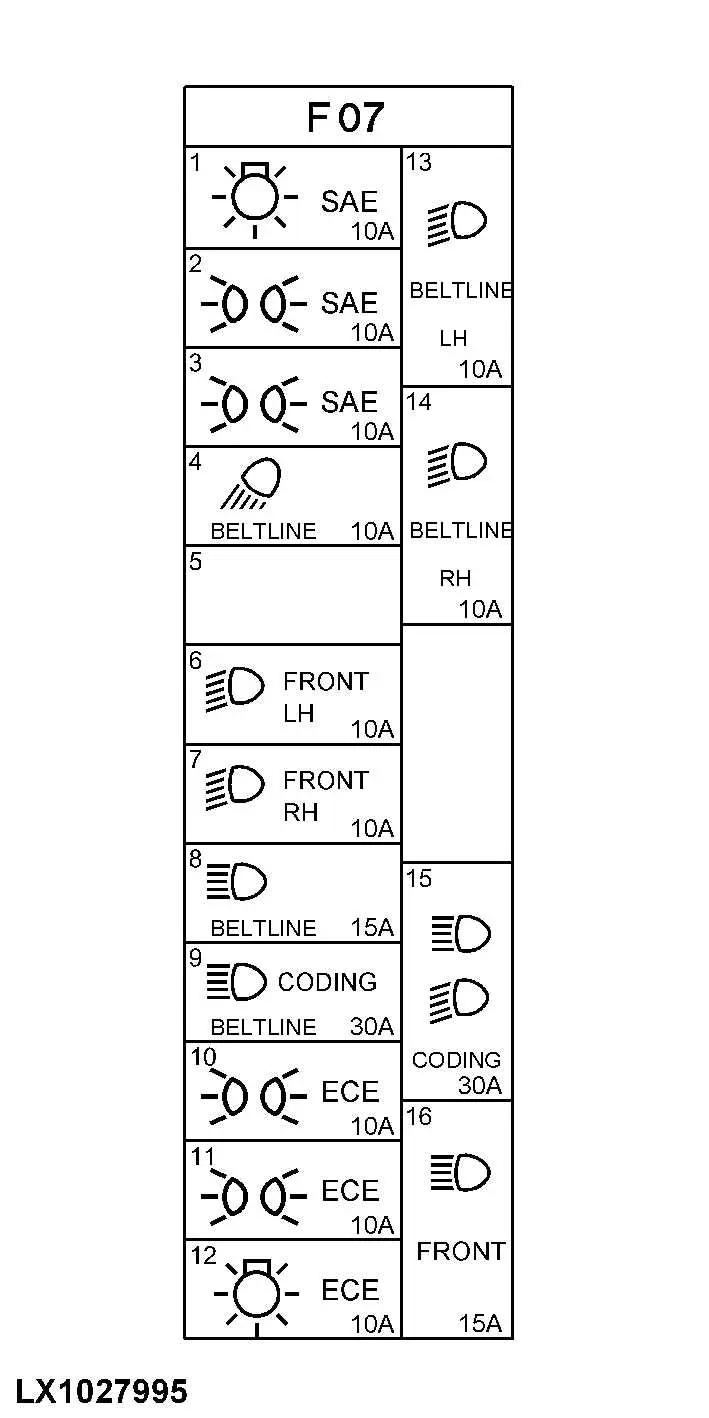

Diagrama de Relé de John Deere 4200
El diagrama de relé del John Deere 4200 es una herramienta clave para garantizar el correcto funcionamiento del sistema eléctrico de la máquina. Para comenzar con la identificación de los relés, primero asegúrate de tener acceso al panel eléctrico del vehículo. Los relés están organizados de forma específica, con números y ubicaciones que facilitan su identificación y reemplazo en caso de fallo.
Los relés del John Deere 4200 están ubicados en la caja de fusibles y relés. Cada relé tiene una función definida, como controlar el arranque del motor, la alimentación de las luces o la bomba de combustible. Es fundamental conocer qué relé corresponde a cada función para realizar diagnósticos rápidos y reemplazos adecuados.
El diagrama de relé incluye una lista detallada de las conexiones entre los relés, las terminales y los componentes del sistema eléctrico. Los números de los relés en el diagrama coinciden con las posiciones físicas dentro de la caja. Para entender el flujo eléctrico, observa cómo los relés reciben señales desde la batería y distribuyen energía a los diferentes componentes según la demanda del sistema.
Al revisar el diagrama, es importante comprobar la correcta alineación de los cables, ya que un mal conexionado podría causar fallos en el sistema. También, revisa si alguno de los relés presenta signos de sobrecalentamiento o daño físico, lo cual podría indicar un funcionamiento defectuoso.
Cuando encuentres un relé dañado o que no esté funcionando correctamente, verifica si la causa está relacionada con un fusible quemado o un problema en el cableado. En muchos casos, la reparación o el reemplazo del relé solucionará el problema de manera efectiva, evitando fallos mayores.
Para asegurar la durabilidad del sistema eléctrico del John Deere 4200, realiza inspecciones periódicas y reemplaza los relés y fusibles cuando sea necesario. Esto ayudará a mantener el funcionamiento eficiente del tractor y reducirá el riesgo de fallos imprevistos.
Identificación y Localización de Relés en el Diagrama de John Deere 4200
Para ubicar los relés en el diagrama del John Deere 4200, primero consulta el manual del operador, que incluye el diagrama eléctrico específico para este modelo. Los relés se encuentran generalmente en el panel de control o cerca del motor. Es clave identificar los números de referencia en el diagrama y asociarlos con los relés físicos en el vehículo.
Los relés suelen estar agrupados en bloques dentro de la caja de relés. En el diagrama eléctrico, cada relé está representado por un rectángulo con una letra o número que indica su función. Por ejemplo, el relé de encendido puede estar marcado como “R1” o “R2”. Verifica los circuitos de entrada y salida en el diagrama para confirmar cuál corresponde a cada componente.
Revisa también las conexiones de los cables en los relés. Los cables de alimentación generalmente son de color rojo o negro, mientras que los cables de control pueden tener colores más específicos, dependiendo del sistema. Si el relé está en una posición difícil de alcanzar, asegúrate de contar con las herramientas adecuadas para retirarlo sin dañar otros componentes.
Es recomendable usar un multímetro para verificar la continuidad de los relés. Si un relé está defectuoso, reemplázalo por uno con las mismas especificaciones. Esto evitará daños adicionales en el sistema eléctrico del tractor.
Función de los Relés en el Sistema Eléctrico del John Deere 4200
Los relés desempeñan un papel clave en el sistema eléctrico del John Deere 4200, facilitando la distribución eficiente de energía hacia diversos componentes, como el motor, luces y sistemas auxiliares. Funcionan como interruptores automáticos que permiten controlar grandes cargas eléctricas sin necesidad de que el conductor maneje directamente un circuito de alta corriente.
Un relé básico en este tractor tiene un terminal de entrada y uno de salida. Cuando se activa el relé, permite que la corriente fluya a través del circuito conectado, como el arranque del motor o el encendido de las luces. Al estar controlados por señales de bajo voltaje, protegen los circuitos delicados de posibles sobrecargas.
El sistema de relés en el John Deere 4200 se compone de varios tipos según la función que cumplan, como los relés de arranque, de luces y de accesorios. A continuación, se presentan algunas funciones específicas:
- Relé de arranque: Controla el flujo de corriente hacia el motor de arranque. Se activa cuando el operador gira la llave de encendido, lo que permite que el motor arranque sin sobrecargar el sistema eléctrico.
- Relé de luces: Permite encender las luces del tractor sin necesidad de utilizar interruptores de gran capacidad. Este relé reduce el riesgo de daño a los cables y a los interruptores.
- Relé de accesorios: Alimenta los componentes adicionales como el sistema de climatización o el sistema de monitoreo, permitiendo que funcionen sin interferir con otros circuitos.
Los relés también protegen otros componentes críticos del tractor al reducir el riesgo de cortocircuitos y otros problemas eléctricos. Un relé dañado o que no funcione correctamente puede causar fallos en el arranque o en el funcionamiento de los sistemas auxiliares. Es recomendable revisar periódicamente el estado de los relés, especialmente si se observan fallos en el encendido o mal funcionamiento de los sistemas eléctricos.
Para mantener el sistema eléctrico en óptimas condiciones, asegúrate de usar relés compatibles y realizar reemplazos de acuerdo con las especificaciones del fabricante. Esto garantiza que cada componente reciba la cantidad adecuada de energía, prolongando la vida útil de todo el sistema eléctrico.
Solución de Problemas Comunes en el Diagrama de Relé de John Deere 4200
Si el tractor John Deere 4200 no arranca o presenta fallos intermitentes, revisa primero el relé de arranque. Asegúrate de que el relé esté correctamente conectado y que no haya corrosión en los terminales. Si encuentras signos de daño o desgaste, reemplázalo por uno nuevo de la misma especificación.
Verifica también la corriente que llega al relé. Con un multímetro, mide la tensión en los terminales del relé al intentar arrancar el tractor. Si no se detecta corriente, revisa el fusible de la caja de relés, ya que un fusible quemado podría estar impidiendo el paso de energía al sistema de encendido.
Otro posible problema es un relé de bajo rendimiento. Si el relé no activa el circuito correctamente, es recomendable probar el relé sustituyéndolo temporalmente por uno de repuesto para verificar si la causa del fallo es el relé o algún otro componente del sistema eléctrico.
En casos donde el relé se activa pero el motor sigue sin arrancar, revisa los cables y conexiones del sistema de encendido. Un cable flojo o un conector dañado puede impedir que el relé funcione correctamente. Asegúrate de que todos los cables estén bien sujetos y en buen estado.
Finalmente, revisa el diagrama del relé para identificar posibles conexiones incorrectas. Si el esquema muestra cables en posiciones equivocadas o contactos que no coinciden con el diseño original, corrige los errores de cableado y prueba de nuevo.
