El diagrama de cableado del tractor John Deere 420 es una herramienta clave para entender la distribución eléctrica de este modelo. Cada componente tiene un lugar específico, lo que facilita las reparaciones y el mantenimiento. Familiarizarse con este diagrama ayuda a identificar conexiones, circuitos y posibles fallos eléctricos.
Revisa el esquema de cables antes de comenzar cualquier reparación. Es recomendable tenerlo a mano al realizar tareas como reemplazar interruptores, luces o el sistema de arranque. Conocer la disposición de los cables asegura que las conexiones se hagan correctamente, evitando daños a los componentes electrónicos.
Comprueba las conexiones a tierra. Un error común es no verificar que las conexiones a tierra estén en su lugar, lo que puede generar fallos en el funcionamiento. Asegúrate de que todos los cables estén conectados de acuerdo con el diagrama para evitar cortocircuitos.
Al revisar el diagrama, también es importante identificar los cables principales que alimentan el motor y otros sistemas críticos. Asegúrate de que estén libres de desgastes o daños. Si encuentras cables en mal estado, reemplázalos para garantizar un funcionamiento seguro.

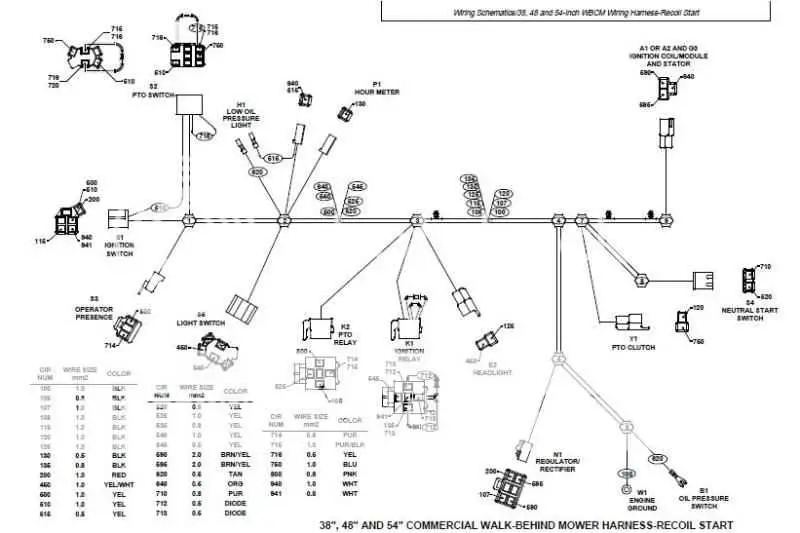

Diagrama de cableado del tractor John Deere 420
Para garantizar el correcto funcionamiento del tractor John Deere 420, es fundamental contar con un diagrama de cableado detallado. Este diagrama proporciona la información necesaria para identificar y reparar conexiones eléctricas, asegurando que el sistema eléctrico del tractor esté libre de fallos.
En el diagrama de cableado, encontrarás información clave sobre los siguientes componentes:
- Motor: Incluye los cables de encendido y las conexiones necesarias para el arranque del motor.
- Luces: Muestra la distribución de los cables para las luces delanteras, traseras y de emergencia.
- Batería: Indica las conexiones de la batería y cómo se distribuyen los cables hacia otros sistemas del tractor.
- Interruptores: Detalla la ubicación y los cables conectados a los interruptores de encendido, luces y otros controles.
Es importante seguir este diagrama paso a paso al realizar cualquier reparación o mantenimiento. Asegúrate de desconectar la batería antes de comenzar para evitar cortocircuitos o daños. Si no estás seguro de alguna conexión, consulta el manual de usuario del tractor para obtener más detalles específicos.
En caso de que alguna conexión eléctrica esté dañada, verifica los cables y realiza las reparaciones necesarias utilizando cables de reemplazo que cumplan con las especificaciones del fabricante. Un cableado adecuado es crucial para el rendimiento del tractor.
Realizar un mantenimiento preventivo siguiendo el diagrama de cableado puede prolongar la vida útil de tu tractor John Deere 420, evitando fallos eléctricos que afecten su funcionamiento general.
Conexiones principales en el diagrama de cableado del John Deere 420

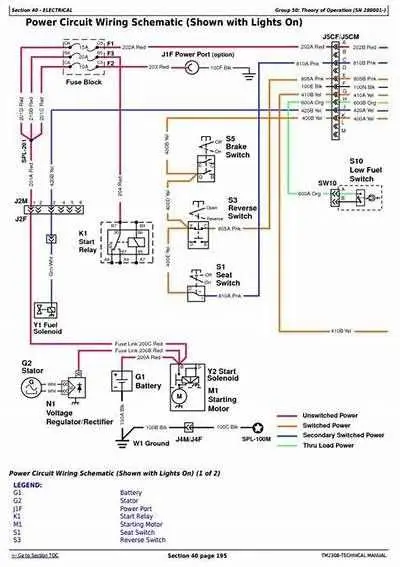

Identifica las conexiones clave para garantizar un funcionamiento adecuado del sistema eléctrico. El diagrama de cableado del John Deere 420 muestra las rutas de las conexiones de corriente y control entre los componentes del tractor.
El primer punto a revisar es la batería. Asegúrate de que el cable positivo (+) esté conectado correctamente al interruptor de encendido y al sistema de arranque. El cable negativo (-) debe ir directamente al chasis para proporcionar una buena conexión a tierra.
El siguiente elemento importante es el alternador. Este componente se conecta al regulador de voltaje, que controla la carga de la batería. Revisa la conexión del cable del alternador hacia la batería y el fusible, ya que una mala conexión puede provocar fallos en la recarga de la batería.
El motor de arranque debe estar conectado al interruptor de encendido mediante un cable de alta capacidad. Verifica que el cable de arranque esté libre de corrosión y conectado de forma segura para evitar problemas de arranque.
Finalmente, revisa las conexiones de las luces y el sistema de interruptores. El diagrama de cableado también muestra cómo las conexiones de los interruptores de luces se distribuyen a lo largo del tractor. Asegúrate de que las conexiones estén bien aisladas y sin daño, ya que son cruciales para la seguridad en condiciones de poca luz.
Cómo interpretar los símbolos del diagrama de cableado
Para interpretar correctamente los símbolos en el diagrama de cableado del tractor John Deere 420, comienza por familiarizarte con los iconos y sus significados. Los diagramas utilizan símbolos estandarizados para representar componentes eléctricos como interruptores, fusibles, relés y conexiones. Cada símbolo tiene un significado específico que facilita la comprensión del circuito.
Los símbolos más comunes incluyen líneas rectas que representan cables, círculos que indican fusibles o interruptores, y triángulos para señalar relés o circuitos de control. Además, los componentes como los motores o generadores se representan con un rectángulo o cuadrado. Revisa cada sección del diagrama y relaciona los símbolos con los componentes físicos que controlan.
Otro aspecto importante es la polaridad de las conexiones. Los símbolos de batería y generador suelen tener un signo “+” o “-“, indicando la polaridad de la conexión. Asegúrate de seguir esta orientación al realizar reparaciones o conexiones para evitar daños en el sistema eléctrico.
Si un símbolo está marcado con un número o letra, revisa el manual del operador para verificar a qué componente corresponde. Estos números ayudan a identificar de forma única cada parte del circuito y facilitar la reparación o el reemplazo de componentes defectuosos.
Reemplazo de cables y componentes según el diagrama
Para reemplazar cables y componentes en el John Deere 420, sigue las conexiones indicadas en el diagrama de cableado. Comienza desconectando la batería para evitar cortocircuitos o daños durante el proceso.
Identifica los cables dañados o desgastados mediante el código de colores o etiquetas que se encuentran en el diagrama. Asegúrate de que el nuevo cable tenga la misma longitud y tipo de aislamiento que el original. Corta el cable defectuoso con herramientas adecuadas, dejando espacio suficiente para la conexión.
Utiliza conectores adecuados para cada tipo de cable. Para conexiones de baja potencia, usa conectores de tornillo, y para cables de mayor voltaje, opta por conectores de presión o empalmes aislados. Verifica que las conexiones sean firmes y que no haya cables expuestos que puedan causar cortocircuitos.
Al reemplazar componentes como interruptores, fusibles o relés, verifica la compatibilidad con el modelo del tractor. Los diagramas de cableado generalmente indican las especificaciones exactas de los componentes, como el número de pines o las capacidades de corriente.
Al finalizar, revisa cada conexión siguiendo el diagrama, asegurándote de que todos los cables estén conectados correctamente y en el orden adecuado. Reinstala la batería y prueba el sistema antes de cerrar el compartimento de los cables.
