Consulta el diagrama de piezas de la plataforma de corte John Deere 420 de 60 pulgadas para identificar rápidamente cada componente y su ubicación exacta. El diagrama muestra claramente la cuchilla, los soportes de la plataforma, el eje y los cinturones de transmisión, lo que facilita reemplazos precisos sin confusión.
Verifica los números de pieza directamente en el diagrama antes de realizar pedidos, ya que algunos elementos como los rodamientos y las poleas pueden variar según el año de fabricación. Usar el diagrama te asegura que cada repuesto encaje correctamente y funcione sin problemas.
Al revisar el diagrama, presta atención a las conexiones entre la plataforma y el tractor. Los pasadores, pernos y arandelas se detallan con claridad, permitiendo un ensamblaje exacto y evitando daños por instalación incorrecta. Esto reduce el tiempo de mantenimiento y mejora la vida útil de la plataforma.
Si planeas reemplazar cuchillas o correas, el diagrama también indica la orientación correcta de montaje y la secuencia de instalación. Seguir esta guía minimiza el riesgo de desgaste irregular y optimiza el corte. Referirse constantemente al diagrama asegura que todas las piezas interactúen correctamente y mantiene el rendimiento del equipo.

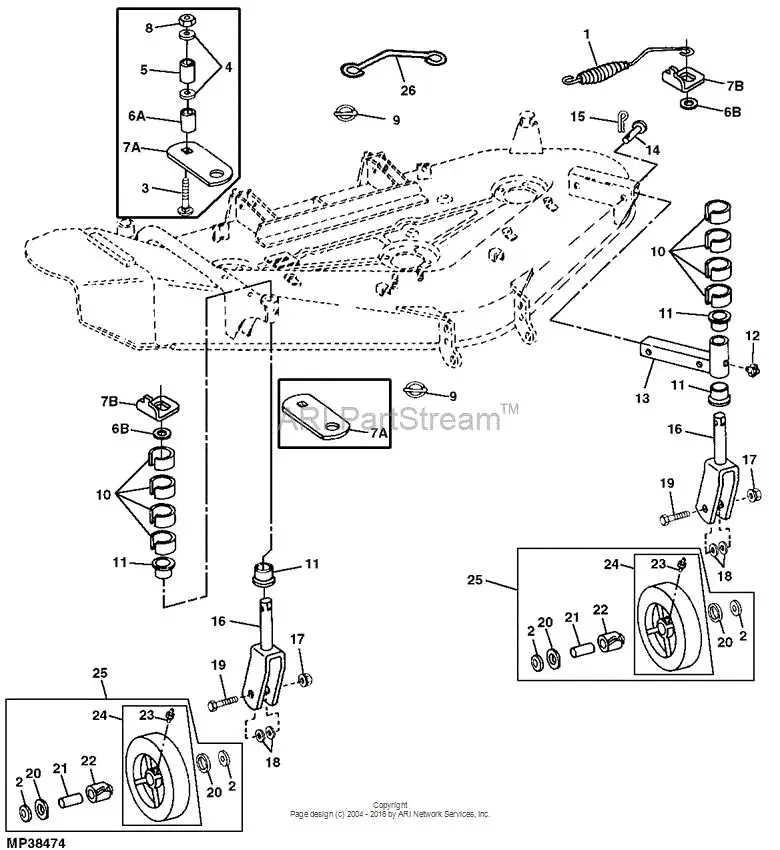

Diagrama de Piezas del Cortacésped John Deere 420 de 60 Pulgadas
Consulta el diagrama de piezas del cortacésped John Deere 420 de 60 pulgadas para identificar rápidamente cada componente y su ubicación exacta. Este modelo incluye una cubierta de corte de 60 pulgadas con tres cuchillas, soportes de montaje, poleas y correas de transmisión que se ensamblan de forma específica.
El eje principal conecta las cuchillas y gira mediante la correa motriz. Las poleas del eje delantero y trasero mantienen la tensión adecuada, mientras que los rodamientos garantizan un giro uniforme. Los soportes de la cubierta permiten ajustes de altura de corte, facilitando un corte uniforme sobre terrenos irregulares.
Los tornillos y tuercas están numerados en el diagrama para simplificar la identificación durante reemplazos o mantenimiento. Cada pieza tiene un código de referencia, lo que ayuda a pedir recambios precisos sin confusiones. Revisa la ubicación de las cuchillas, las correas y los tensores antes de realizar cualquier desmontaje.
El diagrama también muestra los protectores de seguridad y las cubiertas laterales, que protegen contra proyecciones de objetos. Mantener estas piezas en buen estado garantiza un funcionamiento seguro y prolonga la vida útil de la cubierta de corte.
Para un montaje correcto, sigue las conexiones de las poleas y las rutas de la correa indicadas en el diagrama. Ajusta la tensión de la correa siguiendo las marcas de referencia para evitar desgaste prematuro o deslizamiento. Cada sección del diagrama facilita la identificación de componentes que requieren lubricación o inspección periódica.
Identificación de piezas individuales del cortacésped de 60 pulgadas
Localiza la cubierta del cortacésped de 60 pulgadas y verifica los tornillos que la fijan al chasis. Cada tornillo tiene un número de pieza específico que facilita su reemplazo en caso de desgaste. Inspecciona las cuchillas y anota su orientación y posición antes de retirarlas; las cuchillas de descarga lateral, mulching y de repuesto tienen códigos distintos según el modelo 420.
Revisa los ejes de transmisión que conectan las cuchillas al motor. Cada eje incluye rodamientos, espaciadores y retenes que deben coincidir con el diagrama de piezas original para evitar vibraciones o daños prematuros. Identifica los cinturones de transmisión y su recorrido exacto, marcando las poleas correspondientes que soportan tensión y dirección del corte.
Observa los deflectores de césped y los protectores laterales. Su forma y ubicación determinan la eficiencia del corte y la seguridad. Anota los números de piezas de los resortes de tensión y las ruedas anti-scalp; su sustitución requiere precisión para mantener la altura de corte uniforme y prevenir daños al terreno.
Consulta el diagrama del conjunto de acoplamiento de la cubierta, incluyendo pasadores, pernos y chavetas. Cada pieza tiene un encaje específico que garantiza el alineamiento correcto. Marca también los adaptadores de altura de corte y las palancas de ajuste, ya que cada uno tiene una referencia que facilita la compra de repuestos exactos sin confusión.
Ubicación y ensamblaje de componentes principales en el diagrama
Coloca primero la carcasa del cortacésped en una superficie plana para facilitar la instalación de las cuchillas. Identifica el eje central de transmisión, que conecta el motor con las poleas, y asegúralo con los pernos suministrados siguiendo el diagrama. Las poleas de las cuchillas deben alinearse con las correas de transmisión sin desviaciones; utiliza la guía del diagrama para verificar la posición exacta.
Instala las cuchillas asegurándote de que cada una quede firmemente fijada al eje mediante los tornillos de seguridad indicados. Revisa que el sentido de rotación coincida con las flechas mostradas en el esquema para evitar daños durante el funcionamiento. Coloca los rodillos y soportes laterales según la numeración en el diagrama, ajustando la altura con los pernos de ajuste indicados.
Conecta las correas siguiendo el recorrido indicado, pasando por cada polea en el orden marcado para mantener la tensión correcta. Ajusta las tuercas de los soportes de la carcasa para mantener la estabilidad de todo el conjunto. Antes de cerrar, comprueba que los componentes móviles giren sin rozar la estructura y que las cuchillas tengan espacio libre adecuado.
Finalmente, revisa cada punto de fijación señalado en el diagrama y aprieta todos los pernos al par recomendado. Esto garantiza que la unidad funcione de manera uniforme y prolonga la vida útil del conjunto del cortacésped.
Reemplazo y mantenimiento de piezas críticas del deck
Reemplaza las cuchillas cada 50 horas de uso o si presentan desgaste visible, bordes mellados o doblados. Utiliza cuchillas originales John Deere de 60 pulgadas para mantener el corte uniforme y evitar vibraciones.
Verifica los rodamientos de las poleas y los ejes del deck cada 100 horas. Aplica grasa tipo NLGI 2 en los puntos de engrase señalados en el diagrama del deck y reemplaza cualquier rodamiento que presente juego excesivo o ruido al girar.
Inspecciona las correas de transmisión antes de cada temporada de corte. Cambia las correas que muestren grietas, deshilachado o pérdida de tensión. Asegura que las poleas estén alineadas correctamente para evitar desgaste prematuro de la correa.
Mantén limpio el interior del deck para prevenir acumulación de pasto y residuos. Usa un soplador o un chorro de aire después de cada uso intenso. Esto reduce la corrosión y mantiene el flujo de aire para un corte uniforme.
- Aprieta los tornillos de montaje del deck cada 25 horas de uso.
- Revisa los resortes de tensión y reemplaza los que estén fatigados para mantener la presión adecuada en la correa.
- Lubrica las articulaciones de altura de corte cada 50 horas con aceite SAE 30.
- Cambia los cubos de ruedas y los casquillos si se observa juego o desgaste irregular.
Si el deck produce vibraciones anormales, verifica primero las cuchillas y los rodamientos. Una inspección detallada puede evitar daños mayores en la transmisión y en el chasis del tractor.
Conserva un registro de mantenimiento, anotando la fecha y horas de cada servicio. Esto facilita anticipar reemplazos y asegura que todas las piezas críticas funcionen de manera continua y segura.
