Verifica los fusibles y las conexiones antes de realizar cualquier ajuste en el sistema de iluminación del John Deere 4020. Identifica cada cable según el diagrama para evitar cortocircuitos y asegurar un funcionamiento correcto.
Conecta las luces delanteras y traseras siguiendo los códigos de color indicados en el diagrama. Los cables rojo y negro corresponden a alimentación y tierra, mientras que los cables verde y amarillo controlan los intermitentes y luces de posición.
Si observas que alguna luz no responde, inspecciona los interruptores y los relés señalados en el esquema. Sustituye componentes dañados usando piezas compatibles para mantener la seguridad y el rendimiento del sistema eléctrico.
Para trabajos de mantenimiento, desconecta la batería y verifica la continuidad de los cables con un multímetro. Esto previene daños al sistema y facilita la localización de fallos en el circuito.

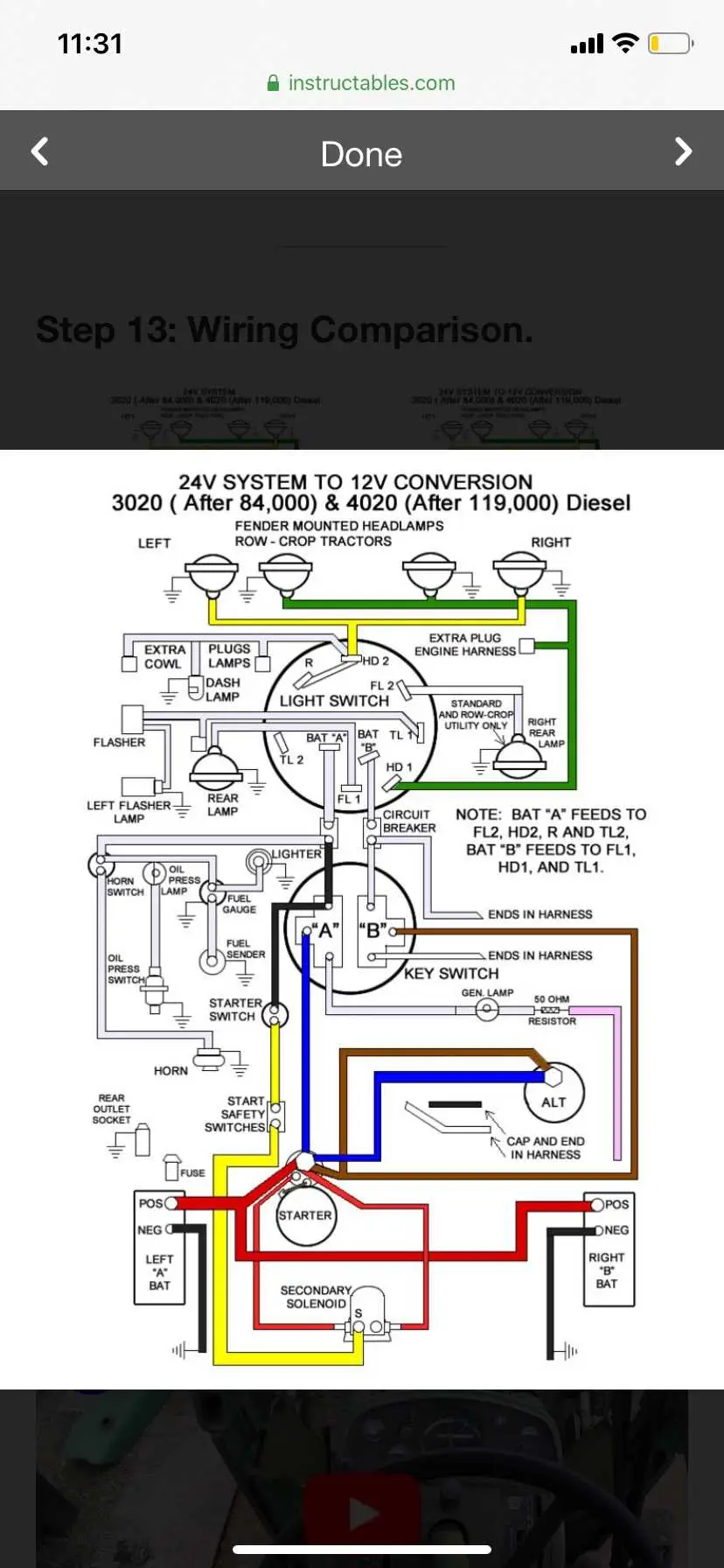

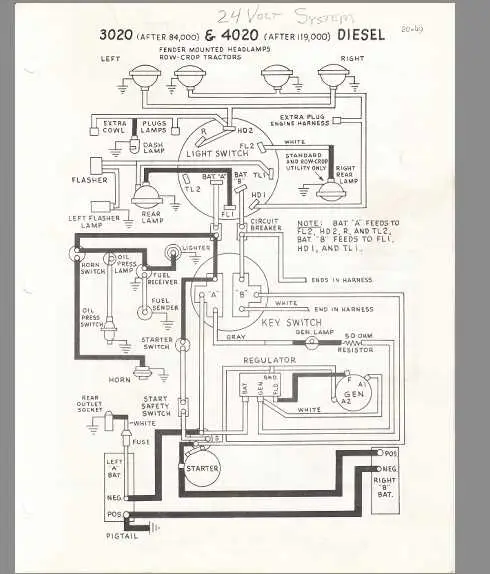

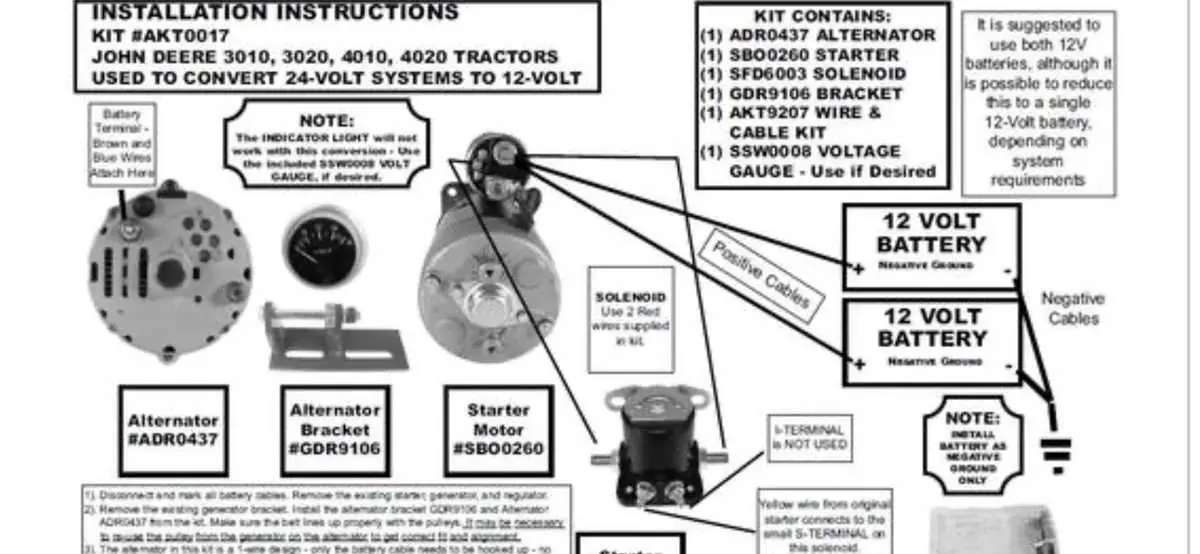

Diagrama de cableado de luces John Deere 4020 para instalación y mantenimiento
Conecta primero la batería siguiendo la polaridad indicada en el diagrama para evitar cortocircuitos. Identifica cada fusible según su amperaje y posición; los fusibles de 10 A protegen las luces delanteras, mientras que los de 15 A cubren las traseras y luces de trabajo.
Para la instalación de faros, conecta el cable positivo al terminal correspondiente del interruptor de luces y el negativo a un punto de tierra limpio del chasis. Verifica que el conector del faro esté limpio y libre de corrosión antes de fijarlo.
Los indicadores de dirección requieren conexión a los relés específicos indicados en el diagrama. Asegura que los cables estén fijados con bridas para evitar rozaduras contra partes móviles del tractor.
Durante el mantenimiento, revisa la continuidad de los cables con un multímetro. Sustituye cualquier cable que presente desgaste o aislamiento dañado. Limpia los contactos y aplica grasa dieléctrica en terminales para prolongar la vida útil de las conexiones.
Si se reemplaza un interruptor o relé, compara la numeración de pines con el diagrama para garantizar la correcta funcionalidad. Después de cualquier intervención, realiza una prueba encendiendo cada luz y revisa que todos los fusibles sigan intactos y sin sobrecalentamiento.
Organiza los cables siguiendo las rutas marcadas en el diagrama, evitando cruzarlos con sistemas hidráulicos o de combustible. Esto facilita futuras intervenciones y reduce riesgos de fallos eléctricos.
Conexiones y rutas de cables de luces delanteras y traseras
Conecta el cable positivo de las luces delanteras al fusible de 10 A en el bloque de fusibles del tractor. Asegura que cada faro tenga su propio cable de tierra unido al chasis para evitar cortocircuitos y fluctuaciones de intensidad.
Para las luces traseras, enlaza los cables de freno y posición a los terminales correspondientes del interruptor de luz y al conector del arnés principal. Mantén separados los cables de señal y los de alimentación para reducir interferencias.
Ruta los cables a lo largo de los soportes del chasis y evita pasar por zonas de alta temperatura como el motor o el escape. Sujeta los cables con abrazaderas plásticas cada 20–30 cm para mantenerlos firmes y prevenir rozaduras.
Verifica que los conectores estén bien enganchados y protegidos con cinta aislante o tubos termo-retráctiles en puntos expuestos. Esto asegura resistencia a la humedad y al polvo, especialmente en las secciones que atraviesan la parte trasera del tractor.
Comprueba la continuidad de cada línea antes de encender las luces y ajusta la ruta de los cables si encuentras tensión excesiva o puntos de roce. Esto previene fallos prematuros y facilita el mantenimiento futuro.
Identificación de fusibles, interruptores y componentes eléctricos
Verifica la ubicación de cada fusible en la caja de fusibles del John Deere 4020, normalmente situada cerca del tablero de instrumentos. Cada fusible tiene un número y un amperaje marcado que indica su función y capacidad.
- Fusible de luces delanteras: 15 A, protege el circuito de los faros delanteros.
- Fusible de luces traseras: 10 A, controla las luces traseras y de freno.
- Fusible de iluminación interior: 5 A, conecta el tablero y las luces de cabina.
Identifica los interruptores según su posición en el tablero y la palanca de control:
- Interruptor de luces principales: gira para encender y apagar los faros delanteros.
- Interruptor de luces traseras: integrado en el mismo conjunto de control, permite encender las luces traseras y de freno.
- Interruptor de emergencia: activa todas las luces intermitentes en caso de necesidad.
Revisa los componentes eléctricos conectados a cada fusible e interruptor:
- Relés de iluminación: controlan la corriente hacia los faros y previenen sobrecargas.
- Conectores y terminales: asegúrate de que estén limpios y firmes para evitar fallos intermitentes.
- Bombillas y lámparas: verifica su integridad antes de reemplazar fusibles o interruptores.
Para mantenimiento, usa un multímetro para comprobar continuidad en fusibles y cables, y prueba cada interruptor para confirmar que activa correctamente el circuito asignado.
Documenta cualquier reemplazo de fusibles o componentes eléctricos, indicando amperaje y ubicación, para futuras referencias y evitar confusiones al trabajar en el sistema de iluminación.
Solución de problemas comunes en el sistema de iluminación
Verifica la batería y conexiones principales si las luces delanteras o traseras no encienden. Asegúrate de que los terminales estén limpios y firmemente ajustados.
Inspecciona los fusibles en el panel de fusibles. Sustituye cualquier fusible quemado con uno del mismo amperaje y revisa el estado de los portafusibles para evitar falsos contactos.
Examina los interruptores de luces y el pedal de embrague, ya que los contactos desgastados pueden interrumpir el flujo de corriente. Prueba el interruptor con un multímetro para confirmar su funcionamiento.
Revisa el cableado desde el interruptor hasta las luces. Busca cortocircuitos, cables pelados o conexiones flojas, especialmente en zonas donde el arnés se dobla o roza contra el chasis.
Comprueba las bombillas individuales; reemplaza aquellas con filamento roto o decoloración evidente. Asegúrate de utilizar bombillas compatibles con el sistema eléctrico del John Deere 4020.
Si las luces parpadean, evalúa la integridad del alternador y regulador de voltaje. Fluctuaciones de tensión pueden causar funcionamiento irregular de los focos.
Para luces traseras y de freno, confirma que los contactos del pedal de freno estén limpios y libres de óxido. Un mal contacto puede impedir que las luces funcionen correctamente.
Después de cualquier reparación, prueba cada luz individualmente y verifica que todas se enciendan de manera constante. Mantén un esquema del cableado a mano para facilitar futuras revisiones.
