Para localizar rápidamente las conexiones del sistema eléctrico del John Deere 4020 a gasolina, sigue el diagrama específico que detalla cada componente y su conexión. Identifica primero el arnés principal, que conecta la batería, el interruptor de encendido y el alternador.
Revisa cada fusible y relé señalados en el diagrama antes de realizar cualquier reparación. Esto previene cortocircuitos y fallos eléctricos, especialmente en tractores que han estado en uso prolongado.
Al reemplazar cables, respeta los códigos de color indicados en el diagrama para asegurar continuidad y evitar errores de conexión. Usa terminales y conectores compatibles con el sistema original para mantener la seguridad y el rendimiento del tractor.
Para diagnósticos rápidos, sigue las rutas de tierra mostradas en el diagrama y verifica que no haya corrosión ni conexiones flojas. La inspección periódica según el diagrama ayuda a mantener el sistema estable y confiable.

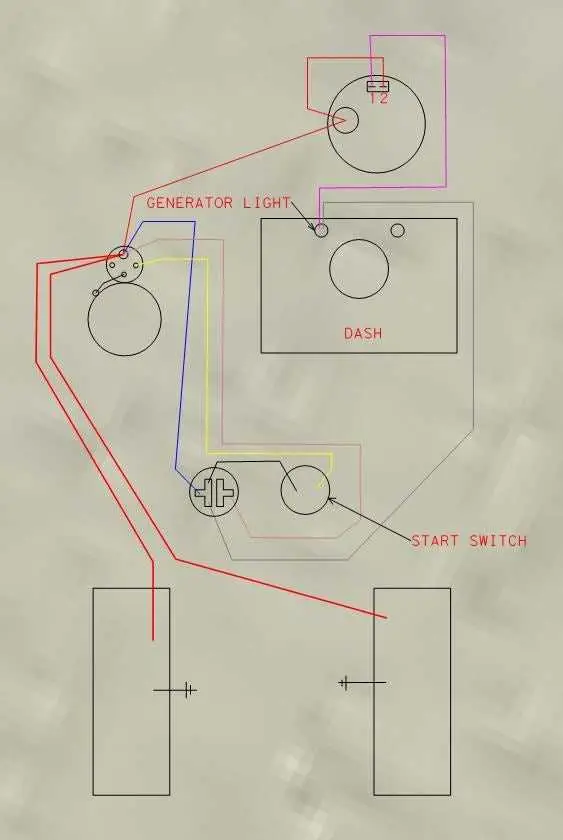

Guía práctica del diagrama de cableado para John Deere 4020 a gasolina
Para localizar rápidamente cada componente eléctrico del John Deere 4020 a gasolina, consulta el diagrama de cableado específico del modelo. Identifica primero el alternador, la batería y el interruptor de encendido; estos son los puntos principales donde comienzan las conexiones principales.
Verifica que todos los cables estén correctamente etiquetados y sin daños visibles. Los cables de alimentación deben estar conectados a la batería siguiendo el código de colores: rojo para positivo y negro para negativo. Esto evita cortocircuitos y problemas de arranque.
El sistema de luces requiere atención especial: las conexiones del faro delantero, las luces traseras y los indicadores deben revisarse según el diagrama. Asegura que los fusibles estén en la posición correcta y que no existan cables sueltos en los conectores.
Para el motor, sigue las rutas de los cables hacia el interruptor de encendido, el motor de arranque y el regulador de voltaje. Comprueba que los conectores estén firmes y sin corrosión. Usa lubricante eléctrico en caso de terminales oxidados para mejorar la conductividad.
Al realizar reparaciones o sustituciones, corta la alimentación de la batería antes de desconectar cualquier cable. Esto previene daños en el sistema eléctrico y protege los componentes sensibles del tractor.
Guarda el diagrama de cableado cerca del tractor durante el mantenimiento. Esto permite identificar rápidamente fallas, comparar conexiones y asegurar que cada cable regrese a su posición correcta tras cualquier intervención.
Ubicación y conexión de componentes eléctricos del John Deere 4020
Conecta el cable positivo de la batería directamente al interruptor de arranque ubicado en el tablero frontal, asegurando un contacto firme y libre de corrosión. El cable negativo debe ir al chasis para completar el circuito principal.
El alternador se encuentra en el lado derecho del motor. Conecta su salida al regulador de voltaje, situado cerca del compartimento del motor, usando cables de calibre adecuado para soportar la corriente máxima. Verifica que las abrazaderas estén bien apretadas.
El motor de arranque está montado en la parte inferior del motor, cerca del cárter. Conecta el cable grueso proveniente de la batería al terminal principal del motor de arranque y asegúrate de que el cable de control del interruptor de arranque tenga un ajuste firme.
El sistema de luces utiliza un conjunto de fusibles localizados en el panel lateral derecho del tablero. Cada fusible debe coincidir con el amperaje indicado y los cables de las luces delanteras y traseras deben estar firmemente conectados al bloque de terminales correspondiente.
El interruptor de ignición controla el flujo hacia los componentes clave: tablero, luces y motor de arranque. Comprueba que todos los conectores estén limpios y sin signos de oxidación antes de fijarlos.
Los indicadores de presión de aceite, temperatura y carga se conectan a sus sensores respectivos en el motor mediante cables de bajo voltaje. Asegura que los terminales estén correctamente engarzados y aislados para evitar falsos contactos.
Para sensores adicionales, como el de nivel de combustible, ubícalos en el depósito correspondiente y conecta siguiendo la polaridad indicada. Evita tensar los cables y utiliza abrazaderas para mantenerlos organizados y protegidos de vibraciones.
Interpretación de símbolos y colores en el diagrama de cableado
Identifica primero los símbolos estándar para componentes eléctricos en el John Deere 4020. Por ejemplo:
- Batería: Representada por un rectángulo con signos + y – indicando polaridad.
- Interruptor: Símbolo de línea interrumpida o palanca que conecta dos puntos.
- Motor de arranque: Círculo con letras “M” o dibujo estilizado del motor.
- Fusibles: Rectángulo pequeño con línea en su interior.
Los colores del cableado facilitan la identificación de circuitos:
- Rojo: Alimentación principal positiva desde la batería.
- Negro o marrón: Conexión a tierra o negativo.
- Amarillo: Señales de control o iluminación.
- Verde: Circuitos secundarios o accesorios.
- Azul: Conexiones de indicadores o sensores específicos.
Al leer el diagrama, sigue el recorrido de cada cable desde su origen hasta el destino. Confirma que los símbolos coinciden con los componentes físicos y que los colores respetan la codificación del manual de John Deere 4020.
En casos de empalmes o derivaciones, verifica los puntos de unión mediante líneas que se cruzan con un punto en el cruce. Los cruces sin punto indican que los cables no se conectan.
Utiliza esta interpretación para localizar fallas o verificar conexiones antes de reemplazar componentes. Mantén un registro de colores y símbolos durante la inspección para acelerar futuras reparaciones.
Solución de fallas comunes en el sistema eléctrico del tractor
Verifica la batería antes de revisar otros componentes. Una batería descargada o con terminales corroídos puede generar fallos en el arranque y en el funcionamiento de luces y accesorios.
Inspecciona los fusibles y relés. Reemplaza cualquier fusible fundido y asegúrate de que los relés funcionen correctamente. Un relé defectuoso puede impedir que el motor arranque o que ciertos sistemas eléctricos respondan.
Examina los cables y conectores. Busca signos de desgaste, cortes o conexiones flojas. La mayoría de los cortocircuitos y pérdidas de energía se deben a cables dañados o terminales sueltos.
Prueba el alternador midiendo el voltaje de salida con el motor en marcha. Un alternador que no genera el voltaje adecuado provoca que la batería se descargue y que los sistemas eléctricos no funcionen correctamente.
Revisa los interruptores de encendido y de luces. Interruptores sucios o con contactos oxidados pueden causar fallos intermitentes en el arranque y en la iluminación.
Comprueba las tierras del sistema. Una mala conexión a tierra genera fallos erráticos en el tablero y en los circuitos auxiliares. Asegura que los puntos de tierra estén limpios y firmes.
Para problemas de arranque persistentes, verifica el motor de arranque y el solenoide. Un motor de arranque que gira lentamente o no acciona correctamente requiere limpieza de contactos o reemplazo.
Registra cualquier síntoma específico antes de realizar cambios. Esto facilita identificar patrones y evita reemplazos innecesarios de componentes.
