Para garantizar un funcionamiento adecuado del alternador en el John Deere 4020, es fundamental seguir el diagrama de cableado correcto. Asegúrate de identificar claramente los terminales de conexión y los cables adecuados para evitar errores durante la instalación. El alternador debe conectarse correctamente a la batería, el regulador de voltaje y el sistema de arranque para un rendimiento óptimo.
El diagrama de cableado proporciona una representación visual precisa de las conexiones eléctricas. Si eres nuevo en la reparación o mantenimiento de tractores, sigue los colores y las etiquetas de los cables de acuerdo con el manual de servicio del 4020. Asegúrate de utilizar cables de calidad para evitar problemas de sobrecalentamiento o fallas en el sistema eléctrico.
Recuerda que, en caso de duda, siempre es recomendable consultar a un profesional para realizar conexiones o reemplazos. Un diagrama claro y un cableado correcto pueden prolongar la vida útil de tu alternador y garantizar la estabilidad del sistema eléctrico del John Deere 4020.
Diagrama de cableado del alternador John Deere 4020
El diagrama de cableado del alternador John Deere 4020 muestra las conexiones clave para garantizar una correcta distribución de la corriente en el sistema eléctrico del tractor. Para realizar una instalación precisa, es fundamental identificar las conexiones de los cables al regulador de voltaje, la batería y el alternador. Asegúrate de conectar el cable positivo de la batería al terminal correspondiente en el alternador para asegurar que se recargue correctamente durante el funcionamiento del motor.
Verifica que el terminal “S” del alternador esté conectado al terminal de excitación del sistema, mientras que el terminal “L” debe ir conectado a la luz de advertencia del tablero. Esto permitirá que el sistema active la señal de carga en el momento adecuado, alertando al operador de posibles fallas en el alternador. Es importante que el cable de tierra esté bien conectado al chasis del tractor para evitar problemas de pérdida de corriente.
Al seguir el diagrama, asegúrate de que los cables estén bien aislados y que no haya posibles cortocircuitos. Utiliza cables de la capacidad adecuada para soportar la corriente del alternador. La correcta instalación del cableado ayudará a mejorar el rendimiento y la durabilidad del sistema eléctrico del John Deere 4020.
Conexión del alternador en el sistema eléctrico del John Deere 4020
Para conectar correctamente el alternador en el sistema eléctrico del John Deere 4020, sigue los pasos detallados a continuación:
- Conexión del cable positivo: Conecta el cable positivo del alternador (generalmente de color rojo) al terminal de la batería. Asegúrate de que el conector esté firme y sin corrosión.
- Conexión del cable de tierra: El cable de tierra (normalmente de color negro) debe estar conectado a un punto metálico del motor o al chasis del tractor. Esto asegura que la corriente fluya correctamente.
- Conexión del cable de excitación: El cable de excitación, que generalmente va al regulador de voltaje, controla el flujo de corriente para activar el alternador. Asegúrate de que esté bien sujeto en el terminal correspondiente.
Una vez que todos los cables estén conectados correctamente, verifica el funcionamiento del alternador encendiendo el motor. Si el sistema eléctrico está bien conectado, el voltaje del sistema debería mantenerse constante alrededor de 14 voltios. Esto indica que el alternador está cargando la batería correctamente.
Revisa los cables con regularidad para evitar posibles desconexiones o desgaste. Asegúrate de que todos los terminales estén bien ajustados y limpios para evitar fallos en el sistema eléctrico del tractor.
Cómo identificar cables y conexiones en el diagrama del alternador
Para identificar correctamente los cables y conexiones en el diagrama del alternador del John Deere 4020, comienza por ubicar los componentes principales. Los cables se conectan generalmente al terminal positivo y negativo de la batería, así como al regulador de voltaje. Identificar los colores de los cables en el diagrama es fundamental para asegurarte de que cada uno esté conectado en el lugar adecuado.
Observa las líneas continuas que representan los cables, y verifica que los símbolos utilizados correspondan a los componentes correctos. El terminal “B” suele estar marcado para la conexión al alternador, mientras que el “C” se refiere a la conexión de la corriente de excitación. Los cables de tierra generalmente están indicados con un color negro o verde.
Comprueba que las conexiones de los cables estén bien alineadas en el diagrama con las terminales de los dispositivos correspondientes, como el interruptor de encendido, regulador de voltaje y el mismo alternador. Cualquier desconexión o cable incorrectamente conectado puede provocar fallos en el sistema eléctrico del tractor.
Por último, sigue las instrucciones detalladas para verificar que todos los cables estén firmemente conectados, sin interrupciones en el circuito. Reemplazar cables dañados o corroídos es una acción clave para asegurar el correcto funcionamiento del alternador y el sistema eléctrico en general.
Solución de problemas comunes del alternador en el John Deere 4020

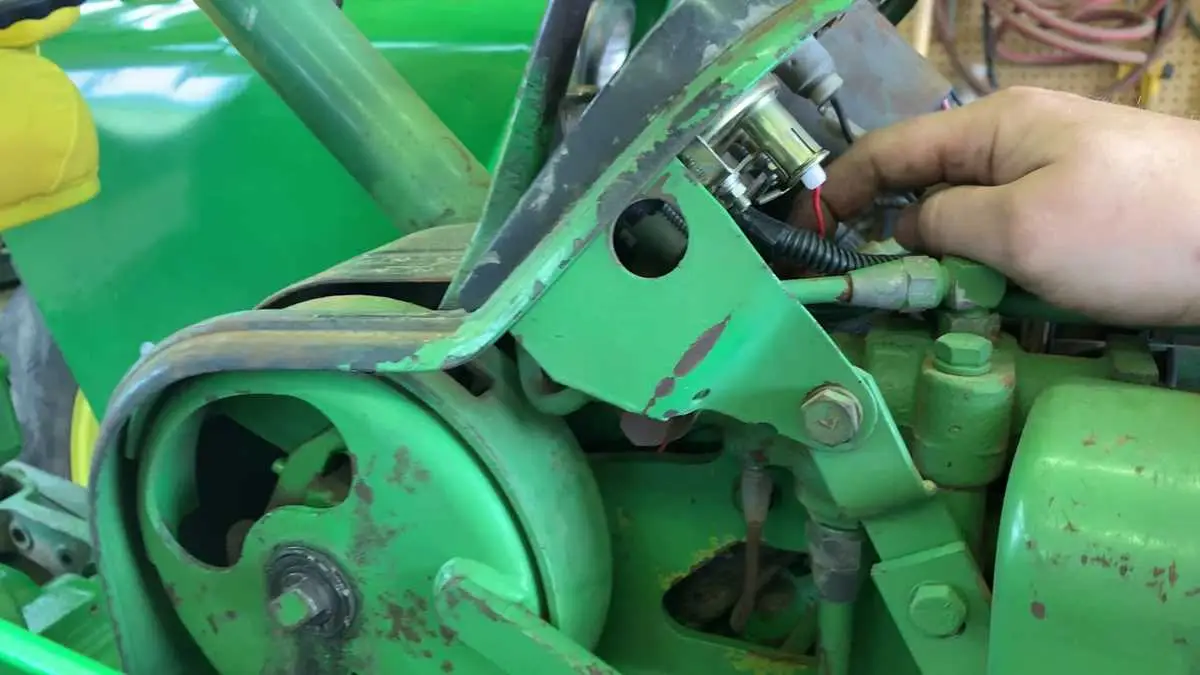

Para diagnosticar problemas en el alternador del John Deere 4020, comienza verificando el estado de la correa del alternador. Asegúrate de que esté bien tensada y sin desgaste excesivo. Una correa floja o desgastada puede impedir que el alternador cargue correctamente la batería.
Si la batería no se carga, comprueba la conexión de los cables en el alternador. Un cable flojo o corroído puede causar una mala conexión y generar fallos en el sistema eléctrico. Limpia y aprieta los conectores si es necesario.
En algunos casos, el alternador puede no generar suficiente voltaje. Usa un multímetro para medir la salida del alternador. Si la lectura es baja (menos de 13.5 voltios), el alternador puede estar defectuoso y necesitar ser reemplazado o reparado.
Otro problema común es la falla del regulador de voltaje. Si el voltaje de salida varía mucho, es posible que el regulador esté defectuoso. Reemplázalo si es necesario, asegurándote de instalar la pieza correcta para tu modelo específico.
Si el alternador sigue presentando fallos a pesar de haber realizado estas verificaciones, podría ser necesario revisar el cableado completo del sistema eléctrico. Busca señales de desgaste o daño en los cables que conectan el alternador con la batería y otros componentes.
