Para realizar reparaciones o mantenimiento en el sistema eléctrico de tu tractor John Deere 4010, contar con el diagrama de cableado adecuado es fundamental. Este diagrama te permitirá identificar rápidamente la ubicación de cada componente y su conexión correcta.
Comienza por localizar el fusible principal, que es una de las primeras áreas a revisar si experimentas problemas con el arranque o el funcionamiento eléctrico. Asegúrate de que todos los cables estén conectados firmemente y sin corrosión.
En el diagrama, los terminales de la batería están claramente indicados, lo que te facilita la tarea de identificar posibles fallos en la distribución de corriente. Revísalos regularmente para evitar cualquier tipo de corto circuito que pueda dañar el sistema.
Los cables de conexión entre la batería y los demás componentes deben seguir un patrón específico para garantizar un flujo de energía eficiente. Verifica que los cables no estén desgastados ni deshilachados, ya que esto puede generar un aumento en la resistencia y un mal funcionamiento general.

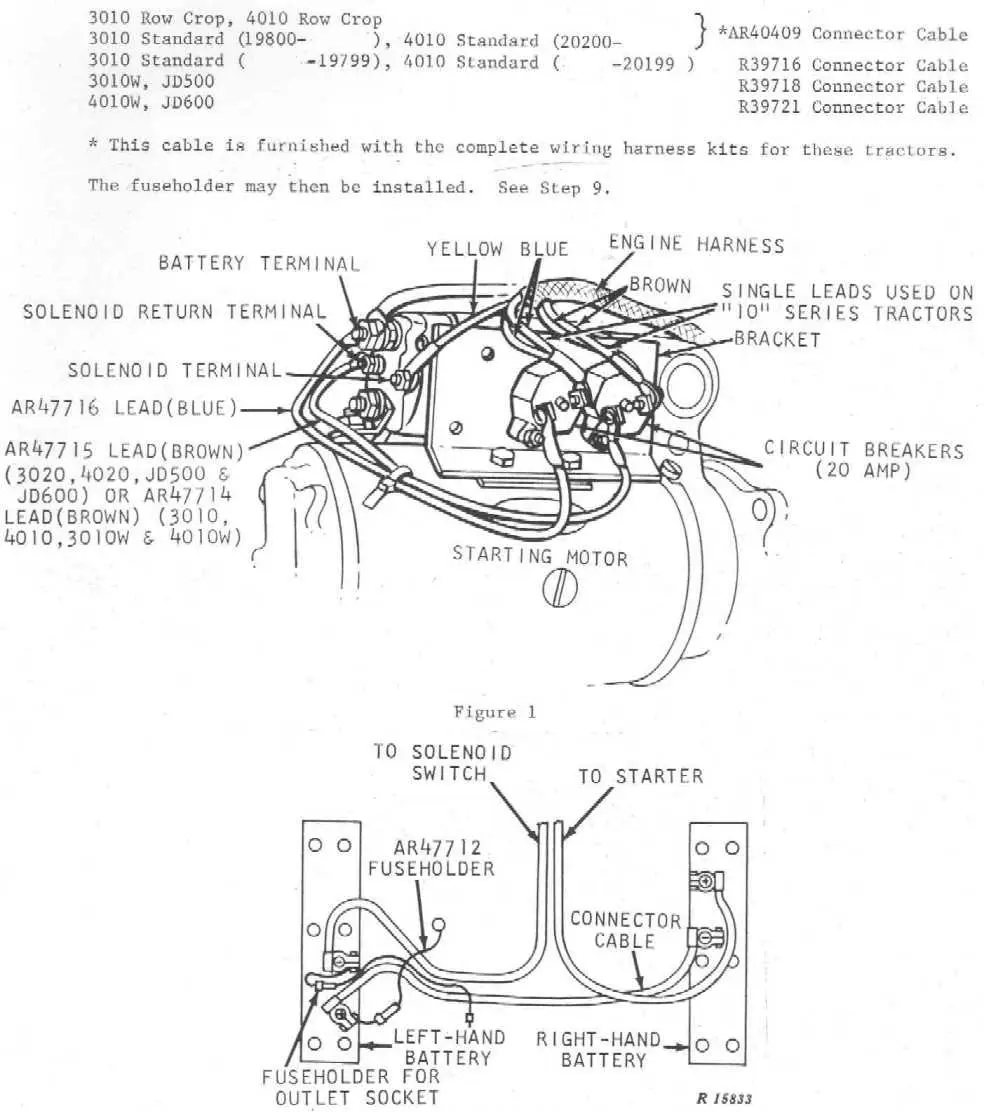

Diagrama de cableado de 24 voltios del John Deere 4010
El sistema de cableado de 24 voltios del John Deere 4010 es clave para el funcionamiento eficiente de los componentes eléctricos. Asegúrate de seguir el diagrama de cableado correctamente para evitar fallos en el sistema eléctrico. El diagrama incluye detalles precisos sobre la conexión de la batería, el alternador y otros componentes esenciales del tractor.
Primero, identifica la batería de 24 voltios en el diagrama. Esta debe conectarse adecuadamente a los terminales de la caja de fusibles, proporcionando energía a todo el sistema. Revisa que las conexiones estén firmemente aseguradas para evitar pérdidas de voltaje que puedan afectar el rendimiento del tractor.
El alternador juega un papel fundamental en la carga de la batería. Verifica su conexión al sistema eléctrico y asegúrate de que el regulador de voltaje esté funcionando correctamente. Esto garantiza que la batería reciba carga de manera constante, evitando que se descargue mientras se usa el tractor.
El sistema de fusibles está dispuesto para proteger los circuitos de sobrecargas. Cada fusible en el diagrama corresponde a un circuito específico. Verifica el tipo y valor del fusible correcto para evitar daños en los componentes eléctricos. Si un fusible se quema, sustitúyelo por uno del mismo valor.
Finalmente, comprueba las conexiones de los interruptores y luces, así como los sistemas de arranque y encendido. Un cableado bien realizado permite que estos sistemas funcionen sin problemas, mejorando la operatividad del tractor en el campo.
Ubicación de los componentes principales en el sistema eléctrico
La batería del John Deere 4010 se encuentra en la parte trasera, cerca del motor, asegurando un suministro constante de energía a los sistemas del tractor. Asegúrese de que las conexiones de los cables positivos y negativos estén limpias y sin corrosión para un rendimiento óptimo.
El alternador se localiza cerca del motor, en el lado del volante. Su función es cargar la batería mientras el motor está en funcionamiento. Revise los cables de conexión del alternador para evitar fallos en el sistema eléctrico.
El relé de arranque se ubica cerca de la caja de fusibles, generalmente en la parte inferior del panel eléctrico. Este componente es responsable de activar el motor de arranque cuando se gira la llave de encendido. Asegúrese de que las conexiones del relé estén seguras para evitar problemas de arranque.
El interruptor de encendido está en el tablero de instrumentos. Activa el circuito eléctrico cuando se gira para encender el tractor. Verifique que el interruptor esté en buenas condiciones para evitar interrupciones en el encendido del sistema.
Los fusibles están distribuidos en una caja de fusibles, generalmente situada junto al panel eléctrico. Cada fusible tiene la tarea de proteger circuitos específicos contra sobrecargas o cortocircuitos. Inspeccione los fusibles regularmente para garantizar el correcto funcionamiento de los sistemas eléctricos.
El motor de arranque está ubicado en la parte inferior del motor, conectado a la batería y al sistema de encendido. Si el motor de arranque no funciona correctamente, verifique las conexiones y el estado de la batería.
Conexiones y terminales clave en el diagrama de cableado
El diagrama de cableado del John Deere 4010 incluye varias conexiones y terminales clave que aseguran el funcionamiento adecuado del sistema eléctrico. A continuación se detallan los puntos más importantes:
- Terminal de batería: La batería está conectada a través de un terminal positivo y negativo, ambos claramente indicados en el diagrama. Asegúrate de que las conexiones sean firmes para evitar pérdida de potencia.
- Interruptor de encendido: Este terminal se conecta al sistema de encendido, permitiendo que la corriente fluya hacia el motor. Revisa que el interruptor esté en buen estado y que no haya corrosión.
- Alternador: El alternador debe estar conectado correctamente para garantizar la carga continua de la batería. Verifica que el cableado del alternador esté bien aislado y sin daños.
- Relé de arranque: El relé es responsable de enviar corriente al motor de arranque. Asegúrate de que el cableado sea adecuado y que el relé funcione correctamente.
- Fusibles: Cada componente eléctrico está protegido por un fusible. Identificar y cambiar fusibles quemados o defectuosos es esencial para evitar daños mayores en el sistema eléctrico.
Al seguir estos puntos, puedes asegurar un correcto mantenimiento del sistema eléctrico de tu John Deere 4010. Asegúrate de realizar inspecciones regulares para detectar cualquier problema antes de que afecte el rendimiento del tractor.
Solución de problemas comunes en el sistema eléctrico del John Deere 4010
Revisa los fusibles. Si el tractor no arranca o hay fallos intermitentes en los sistemas eléctricos, lo primero que debes hacer es verificar los fusibles. Un fusible quemado puede causar la pérdida de conexión a componentes clave. Utiliza un multímetro para comprobar la continuidad y reemplaza los fusibles dañados por los correctos según el diagrama eléctrico.
Inspecciona la batería y los terminales. La falta de arranque suele estar relacionada con una batería descargada o mal conectada. Verifica la carga de la batería con un voltímetro; debe mostrar alrededor de 24V en condiciones normales. Asegúrate de que los terminales de la batería estén limpios y bien ajustados para evitar pérdidas de corriente.
Comprueba el alternador. Si la batería se descarga rápidamente, es posible que el alternador no esté generando suficiente carga. Revisa las conexiones del alternador y realiza una prueba de carga para asegurarte de que funciona correctamente.
Examina los cables y conexiones. Los cables dañados o corroídos pueden causar fallos eléctricos. Inspecciona los cables, especialmente aquellos que conectan la batería, alternador y el motor. Si encuentras cables desgastados, reemplázalos o repáralos adecuadamente para evitar cortocircuitos.
Verifica el interruptor de encendido. Un interruptor defectuoso puede impedir que el tractor arranque o cause interrupciones en el sistema eléctrico. Si sospechas que el interruptor está fallando, pruébalo y reemplázalo si es necesario.
Revisa el relé de arranque. Un relé de arranque defectuoso puede generar problemas similares a los de un interruptor de encendido defectuoso. Asegúrate de que el relé esté funcionando correctamente. Si está defectuoso, reemplázalo por uno nuevo para garantizar el arranque adecuado del motor.
Controla los componentes de carga. Si el tractor está funcionando pero presenta problemas de encendido o fallos en otros sistemas eléctricos, puede ser un signo de un mal funcionamiento en el sistema de carga. Asegúrate de que todos los componentes estén operando dentro de los valores especificados.
