Consulta el diagrama de cableado John Deere 3720 para identificar cada conexión eléctrica y ubicar fusibles, relés y terminales sin riesgo de errores. Este recurso permite localizar fallas rápidamente y asegurar que cada componente reciba la alimentación correcta.
Revisa los colores y numeración de los cables según el esquema oficial. Verifica continuidad y aislamiento antes de reconectar cualquier terminal. Esto evita cortocircuitos y garantiza un funcionamiento estable del sistema eléctrico.
Al seguir el diagrama, controla la secuencia de encendido del motor, luces, indicadores y sistemas auxiliares. Registrar cada modificación ayuda a futuras intervenciones y mantiene la integridad del tractor durante mantenimientos o reparaciones.
Integra el diagrama con herramientas de prueba como multímetros y pinzas de diagnóstico para inspeccionar voltajes, resistencias y conexiones sueltas. Esta práctica reduce el tiempo de diagnóstico y asegura que cada componente opere dentro de los parámetros recomendados por el fabricante.
Guía completa del diagrama de cableado John Deere 3720 para reparaciones y mantenimiento
Para realizar reparaciones precisas en el John Deere 3720, comienza identificando el fusible principal de 30A ubicado cerca de la batería. Este fusible protege todo el sistema eléctrico y su revisión debe ser tu primer paso antes de diagnosticar fallas en componentes específicos.

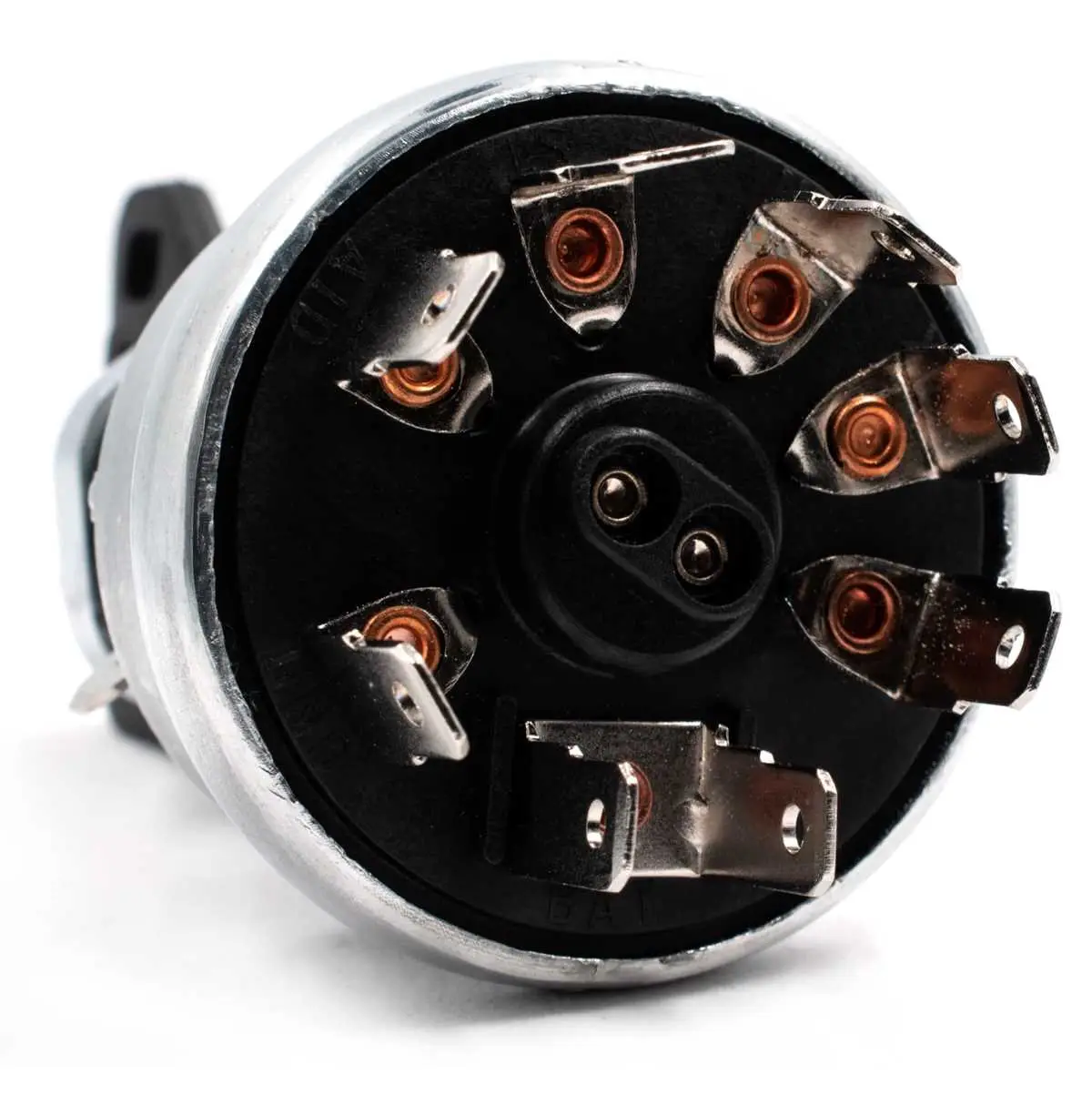

Localiza el interruptor de encendido y sigue los cables hasta el relé de arranque. Verifica que los terminales estén limpios y ajustados; los contactos corroídos pueden causar arranques intermitentes o fallos completos. Utiliza un multímetro para medir continuidad entre los terminales del relé y confirmar su funcionamiento.
Conecta el diagrama a la unidad de control del motor (ECU) identificando cada pin según su función: alimentación, sensores de temperatura y presión, y salidas hacia los actuadores. Etiqueta cada conexión durante la inspección para evitar errores al volver a ensamblar el sistema.
Para el sistema de iluminación, sigue el cableado desde el interruptor de luces hasta los faros delanteros y traseros, asegurando que cada conexión tenga la polaridad correcta. Comprueba los terminales de tierra en el chasis; una mala conexión a tierra genera parpadeos y fallos intermitentes.
Al revisar los conectores hidráulicos con sensores eléctricos, identifica los cables de señal y alimentación según el diagrama. Asegura que no haya cables pelados o rozados, y sustituye cualquier terminal dañado para mantener la precisión en la lectura de presión y posición de los implementos.
Finaliza la inspección comprobando el cableado del panel de instrumentos. Revisa indicadores de combustible, temperatura y presión de aceite conectando cada sensor al diagrama correspondiente. Un buen registro de cada verificación facilita futuras reparaciones y reduce riesgos de cortocircuitos.
Identificación de componentes eléctricos y su ubicación en John Deere 3720
Localiza primero la batería en el compartimento delantero derecho; provee alimentación a todo el sistema eléctrico. El interruptor de encendido se encuentra en el tablero frente al asiento del operador y controla el suministro a todos los circuitos principales.
El alternador está montado en el lateral del motor, generalmente al lado izquierdo, y se conecta mediante el cable positivo principal a la batería. Los fusibles y relés se alojan en la caja de fusibles situada bajo el tablero, accesible desde el lado del operador, cada uno identificado con su función específica.
El regulador de voltaje está integrado al alternador y mantiene la tensión constante en la batería y en los sistemas auxiliares. Los indicadores del tablero, como luces de advertencia y medidores de nivel, reciben alimentación a través de la caja de fusibles y se ubican directamente frente al operador para una visualización clara.
El motor de arranque se encuentra en la parte inferior del motor, conectado al terminal positivo de la batería mediante un cable grueso. Los conectores del sistema de iluminación trasera se hallan en la parte trasera del chasis, cada uno marcado con códigos de colores para facilitar la identificación.

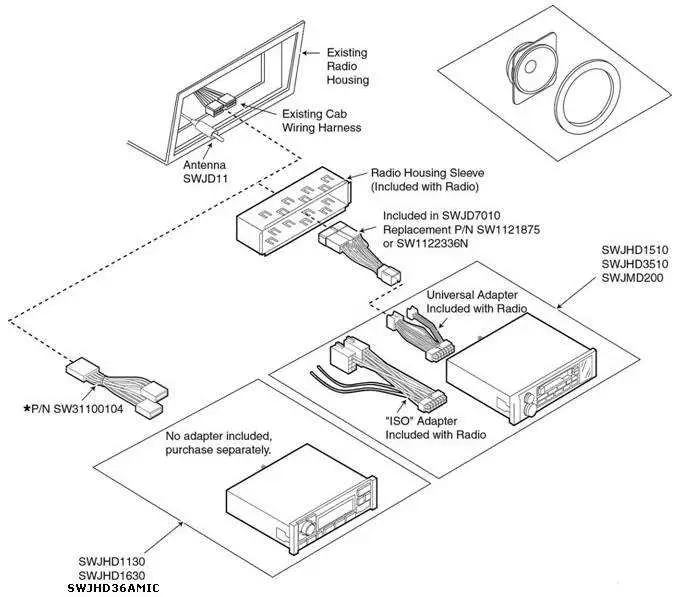

Para los sistemas auxiliares como el climatizador y la radio, los módulos de control se localizan debajo del tablero, cerca del compartimento del operador. Cada componente eléctrico está etiquetado y sus cables codificados por colores según el diagrama de cableado John Deere 3720, lo que permite realizar mantenimientos o reparaciones con precisión.
Interpretación del diagrama de cableado y conexiones críticas
Verifica siempre la correspondencia de colores y símbolos en el diagrama antes de realizar cualquier conexión. Esto evita cortocircuitos y fallas en los sistemas eléctricos.
Identifica los componentes principales como la batería, el interruptor de encendido, el alternador y los fusibles. Ubícalos en el diagrama y comprueba que cada conexión tenga continuidad mediante un multímetro.
- Los cables rojos generalmente indican alimentación positiva; asegúrate de que estén correctamente conectados al terminal positivo de la batería.
- Los cables negros o marrones representan masa; deben estar firmes en el chasis o puntos de tierra específicos.
- Fusibles y relés: identifica cada uno según su amperaje y ubicación; reemplaza únicamente con los valores indicados en el diagrama.
Presta atención a los conectores múltiples. Confirma que cada pin corresponde al circuito correcto y que no hay cables sueltos ni corroídos.
- Localiza el diagrama completo del John Deere 3720 y confirma la secuencia de conexiones.
- Verifica continuidad de cada tramo de cable antes de alimentar el sistema.
- Conecta primero la tierra y luego la alimentación para minimizar riesgos de chispa.
Utiliza etiquetas o marcadores en los cables al realizar reparaciones o reemplazos. Esto facilita futuras intervenciones y reduce errores de conexión.
Comprueba que los sensores críticos, como los de presión y temperatura, estén conectados según el diagrama y que los conectores estén firmes y libres de humedad.
Al terminar, realiza una prueba general de los sistemas eléctricos, observando luces, indicadores y respuesta de los motores eléctricos, para confirmar que todas las conexiones son correctas.
Solución de problemas comunes y verificación de continuidad en los circuitos
Verifica primero la batería y los fusibles antes de inspeccionar los circuitos. Una batería descargada o un fusible quemado causa fallos eléctricos frecuentes en el John Deere 3720.
Para comprobar continuidad, utiliza un multímetro en modo ohmímetro. Conecta las puntas a ambos extremos del cable o componente; una lectura cercana a cero indica continuidad correcta, mientras que un valor alto o infinito señala interrupción.
Revisa conexiones sueltas o corroídas en el arnés principal. Limpia los terminales con limpiador de contactos y aprieta los conectores. Esto evita falsos contactos y caídas de tensión.
Si un motor o sensor no responde, verifica primero el cableado desde la fuente de alimentación hasta el componente. Identifica cortes, roces o peladuras en los cables y reemplaza los tramos dañados.
Para circuitos con interruptores, prueba la continuidad del interruptor en posición encendida y apagada. Un interruptor defectuoso puede interrumpir el flujo eléctrico sin mostrar daño visible.
Revisa tierra y puntos de masa en el chasis. Una mala conexión a tierra provoca comportamiento errático y lecturas incorrectas en sensores. Limpia la superficie y asegura contacto firme.
Registra lecturas de voltaje en diferentes puntos del circuito mientras el sistema está en funcionamiento. Comparar valores con el diagrama de cableado ayuda a localizar resistencias inesperadas o cortocircuitos.
Para mantenimiento preventivo, inspecciona regularmente cables, conectores y fusibles. Reemplaza componentes con desgaste visible antes de que provoquen fallos críticos en el funcionamiento del tractor.
