El diagrama de cableado para el modelo John Deere 332 Diesel es fundamental para mantener el sistema eléctrico en funcionamiento. Al comprender su estructura, puedes identificar rápidamente problemas y realizar reparaciones con precisión. Este diagrama cubre conexiones clave, como la batería, el motor y los sensores de control, proporcionando una visión clara del flujo de corriente.
Revisión del sistema eléctrico: Antes de empezar cualquier diagnóstico o reparación, asegúrate de desconectar la batería para evitar cortocircuitos. Revisa el estado de los cables y conectores para detectar signos de desgaste o corrosión. Utiliza el diagrama como guía para localizar componentes específicos y verificar su funcionalidad.
Conexiones críticas: En este modelo, las conexiones más comunes que requieren atención son las relacionadas con el alternador y los sistemas de encendido. Asegúrate de que los cables estén bien sujetos y que no haya cables flojos, ya que esto puede causar fallos de encendido o problemas con la carga de la batería.
La correcta interpretación de este diagrama es clave para cualquier reparación o mantenimiento. Con la información adecuada, puedes solucionar fallos eléctricos sin complicaciones.

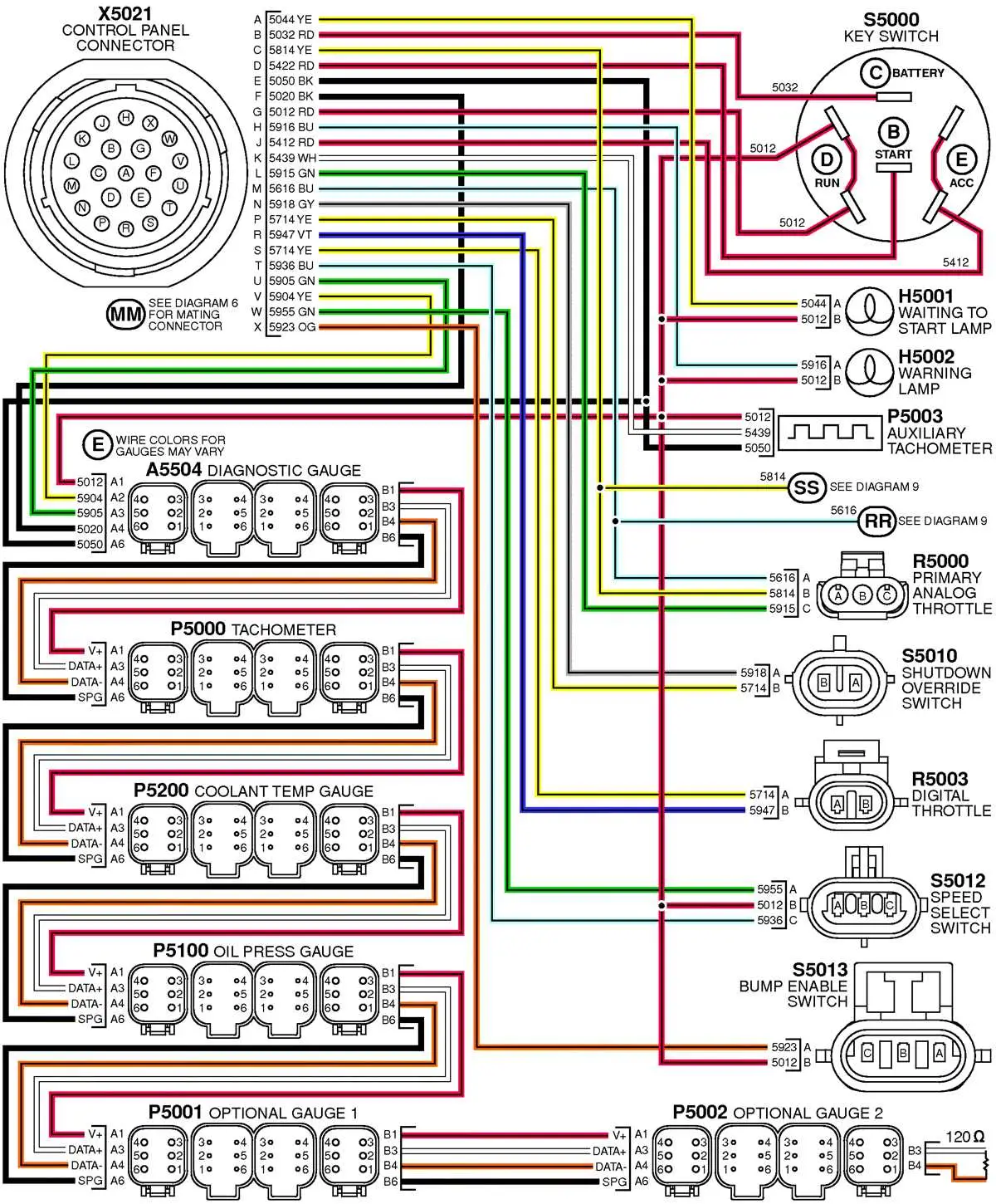

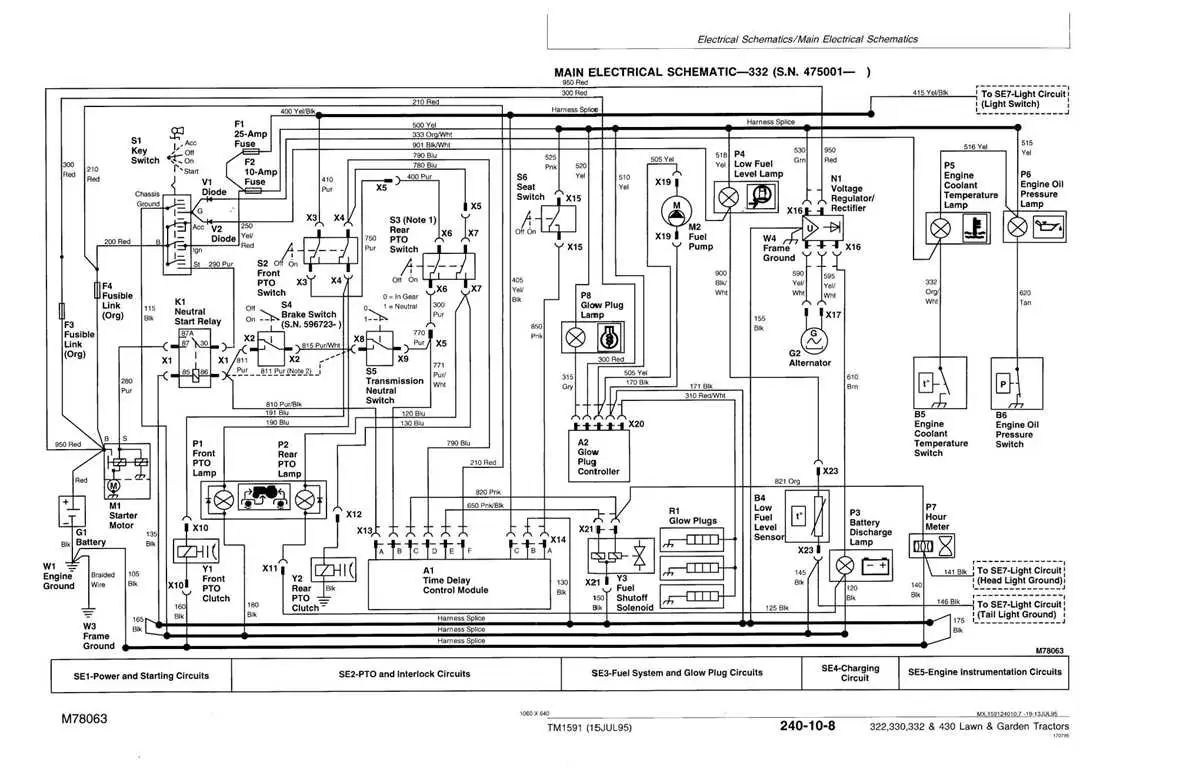

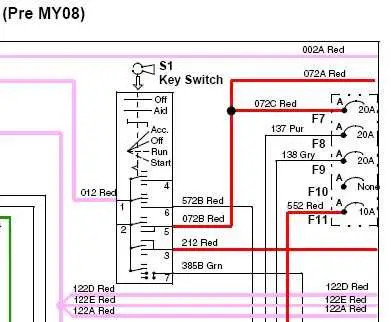

Diagrama de cableado diesel John Deere 332
Para realizar un diagnóstico y reparación precisos en el sistema eléctrico del John Deere 332 diesel, es crucial contar con un diagrama de cableado claro y detallado. Este diagrama te permitirá identificar conexiones y componentes clave, asegurando que cada parte del sistema funcione correctamente.
A continuación, se presentan las principales recomendaciones al trabajar con el diagrama de cableado:
- Verifica las conexiones del alternador: Asegúrate de que los cables estén correctamente conectados y que no haya signos de desgaste o corrosión en los terminales.
- Revisa el sistema de arranque: Identifica los cables que conectan la batería con el motor de arranque. Un cable defectuoso en esta área puede impedir que el motor arranque correctamente.
- Inspecciona el sistema de encendido: El diagrama también te ayudará a localizar los cables que alimentan las bobinas de encendido y los sensores. Si algún cable está suelto o dañado, puede afectar el rendimiento del motor.
El diagrama incluye los detalles de los componentes del sistema de gestión del motor, como los sensores de temperatura y presión, que son fundamentales para el funcionamiento del motor diesel. Asegúrate de que todos estos cables estén correctamente conectados para evitar fallos del motor.
Recuerda que la correcta identificación de cada cable según su función es esencial para evitar errores de conexión. Utiliza el diagrama de forma meticulosa y sigue las recomendaciones específicas para garantizar un diagnóstico preciso y una reparación eficaz.
Identificación de componentes eléctricos en el sistema de cableado
Comienza por localizar la batería, que actúa como fuente principal de energía. Verifica los cables positivos y negativos, asegurándote de que estén correctamente conectados. La batería se conecta directamente al alternador, lo que permite la recarga del sistema eléctrico.
El interruptor de encendido es otro componente clave. Asegúrate de que los cables de alimentación estén bien conectados a este interruptor. La señal de encendido también se envía a la ECU, que regula la distribución de energía a diferentes partes del sistema eléctrico.
Los fusibles y relés son fundamentales para la protección del sistema. Identifica cada uno de los fusibles en el panel de control y verifica que no estén fundidos. Los relés, situados cerca del motor, controlan el flujo de corriente a componentes específicos como los inyectores y las bombas de combustible.
Los sensores de temperatura y presión también forman parte integral del sistema eléctrico. Conectados a la ECU, permiten el monitoreo constante del rendimiento del motor. Inspecciona sus conexiones y cables para evitar lecturas erróneas o fallos en el sistema.
Finalmente, revisa los conectores del sistema de luces y el sistema de arranque. Los cables que conectan estos componentes al sistema eléctrico deben estar libres de corrosión y bien sujetos para garantizar su funcionamiento adecuado.
Conexiones clave para el motor y sistema de arranque
Verifica la conexión de la batería, ya que es el punto de partida para la corriente del motor de arranque. Asegúrate de que el cable positivo esté firmemente conectado al terminal positivo de la batería y el negativo al terminal negativo. La corriente fluye hacia el motor de arranque a través del solenoide, permitiendo el encendido del motor.
Revisa las conexiones del interruptor de encendido. El interruptor debe enviar la señal adecuada al solenoide de arranque, asegurando que este se active correctamente. Un cable defectuoso o mal conectado puede impedir que el motor de arranque funcione.
Inspecciona los cables de la bobina de encendido. La bobina transforma la corriente baja de la batería en una chispa alta para encender el motor. Un mal contacto en estos cables puede resultar en fallas en el arranque del motor.
Es importante comprobar la conexión del relé de arranque, que dirige la corriente hacia el motor de arranque cuando el interruptor de encendido es activado. Un relé defectuoso puede impedir que el motor arranque incluso si todos los otros componentes están en buen estado.
Por último, asegúrate de que todos los cables de tierra estén bien conectados y sin corrosión. Una mala conexión a tierra puede provocar fallas en el sistema eléctrico y dificultar el arranque del motor.
Solución de problemas comunes en el cableado del modelo 332
Si experimentas fallos en el arranque del John Deere 332, verifica primero las conexiones del cableado principal. Asegúrate de que los cables de la batería estén firmemente conectados y no presenten corrosión. La falta de contacto en estos cables puede impedir el arranque correcto del motor.
Revisa el interruptor de encendido, que puede desgastarse o fallar con el tiempo. Si el interruptor no responde, podría interrumpir el flujo de corriente necesario para activar el sistema de arranque. Sustituirlo por uno nuevo puede solucionar este problema.
Si los fusibles del sistema de arranque están dañados, el motor no recibirá corriente. Verifica los fusibles relacionados con el sistema eléctrico del 332 y reemplaza cualquier fusible quemado. Asegúrate de usar fusibles con la misma especificación para evitar daños adicionales.
El cableado del solenoide puede estar sucio o deteriorado. Asegúrate de que los terminales de los cables estén limpios y libres de óxido. Si el solenoide no recibe una señal adecuada, el motor no arrancará correctamente. Si es necesario, limpia o reemplaza los cables del solenoide.
Los problemas con la conexión a tierra también son comunes. Verifica que el cable de tierra esté bien sujeto y sin daños. Una mala conexión a tierra puede interferir con el funcionamiento del sistema eléctrico, causando fallos en el arranque del motor.
Finalmente, revisa el cableado en el panel de control. Si algún cable está flojo o mal conectado, puede provocar fallos en el sistema de encendido o de encendido. Asegúrate de que todas las conexiones estén seguras y sin signos de desgaste.
