Para realizar una correcta reparación o mantenimiento del alternador en el John Deere 332, es crucial entender el diagrama de cableado específico. Este diagrama proporciona detalles precisos sobre cómo se conectan los cables a las distintas partes del alternador, incluyendo el regulador de voltaje y el sistema de tierra.
Revisa las conexiones del regulador de voltaje: Es importante verificar que las conexiones del regulador de voltaje estén bien instaladas, ya que cualquier falla puede afectar la carga de la batería. Asegúrate de que los cables estén firmemente conectados y sin corrosión. El diagrama muestra cómo se deben unir los cables en el alternador para evitar malfuncionamientos.
Comprueba el cable de tierra: Un cable de tierra defectuoso puede causar fallos en el sistema eléctrico del John Deere 332. Verifica la conexión a tierra utilizando el diagrama para asegurarte de que esté correctamente ubicado. La correcta conexión de este cable garantiza una operación estable del alternador.
Al seguir el diagrama de cableado, puedes asegurarte de que todos los componentes estén conectados de manera precisa, evitando así problemas eléctricos en el futuro. Revisa cada paso cuidadosamente antes de realizar cualquier modificación o prueba.

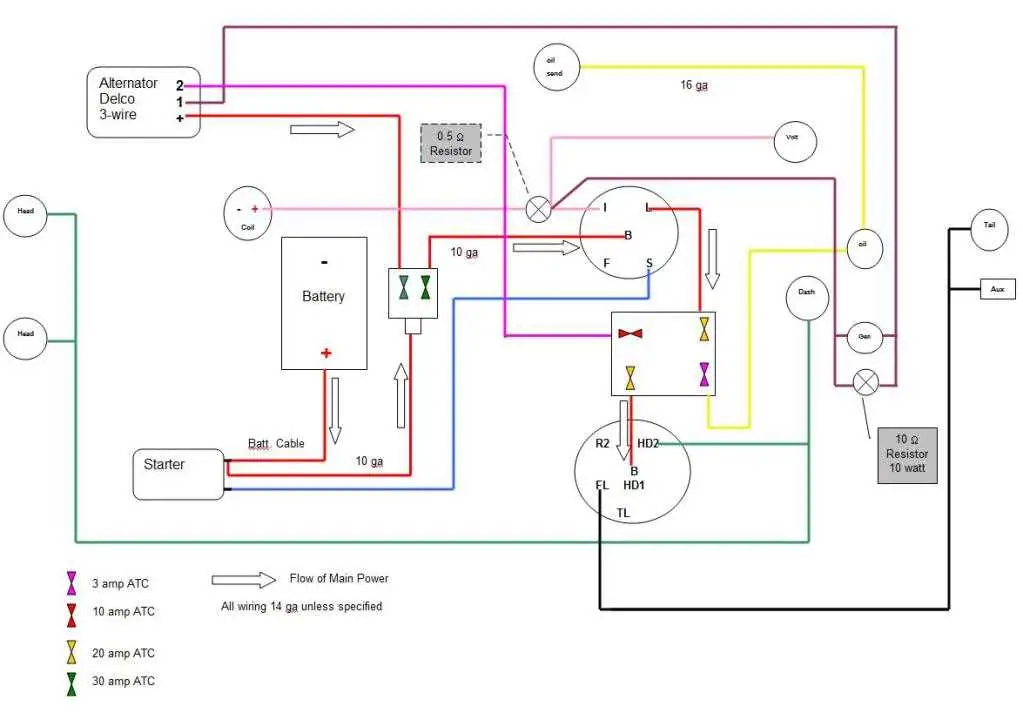

Esquema de cableado del alternador John Deere 332
El diagrama de cableado del alternador en el John Deere 332 permite identificar las conexiones clave para un funcionamiento adecuado del sistema eléctrico. Asegúrese de seguir el esquema de manera precisa para evitar cortocircuitos o fallos en el sistema.
Primero, localice el terminal positivo del alternador, generalmente marcado como “B” o “BAT”. Este debe conectarse a la batería a través de un cable de calibre adecuado, asegurando una buena conexión para la carga. El cable de salida de corriente debe ser suficientemente robusto para manejar la carga del sistema.
El terminal de campo, normalmente marcado como “F”, debe conectarse al regulador de voltaje. Asegúrese de que el cableado esté libre de daños para evitar fluctuaciones en la carga de la batería.
En cuanto al terminal de tierra, este debe estar conectado a la estructura metálica del motor o al chasis para garantizar una conexión sólida a tierra. Verifique que el terminal no tenga corrosión para mantener la continuidad de la conexión.
El conector de señal, que generalmente es un terminal pequeño, se utiliza para comunicar el estado de carga del alternador con el tablero de control. Este cable debe ser inspeccionado periódicamente para asegurar que el sistema esté funcionando correctamente.
Revise regularmente el cableado para detectar posibles desgastes o daños. El uso de cables y conectores de alta calidad reduce el riesgo de problemas eléctricos en el alternador.
Identificación de los componentes clave en el diagrama eléctrico del alternador
Para interpretar correctamente el diagrama eléctrico del alternador en el John Deere 332, es fundamental identificar los siguientes componentes clave:
- Alternador: El alternador es el encargado de generar la corriente eléctrica. En el diagrama, se representa generalmente por un símbolo de círculo con líneas que indican su conexión a los cables.
- Regulador de voltaje: Este componente controla la salida del alternador, asegurando que el voltaje se mantenga dentro de un rango adecuado. Se encuentra conectado entre el alternador y la batería.
- Terminal de salida (B+): Este terminal conecta el alternador con la batería, permitiendo que la corriente generada fluya hacia ella para cargarla.
- Conector de tierra: La tierra del alternador se conecta a un punto de referencia común en el vehículo. Asegúrate de que esta conexión esté bien indicada en el diagrama.
- Relé de excitación: Este relé activa el alternador al permitir que la corriente fluya hacia el componente de excitación del alternador, el cual inicia el proceso de carga.
- Conexiones de los diodos: Los diodos son esenciales para convertir la corriente alterna generada por el alternador en corriente continua. Su correcta disposición en el diagrama garantiza que el flujo de corriente se dirija adecuadamente hacia la batería.
Identificar estos componentes te permitirá comprender cómo fluye la energía dentro del sistema eléctrico y cómo interactúan entre sí para garantizar el correcto funcionamiento del alternador y la batería.

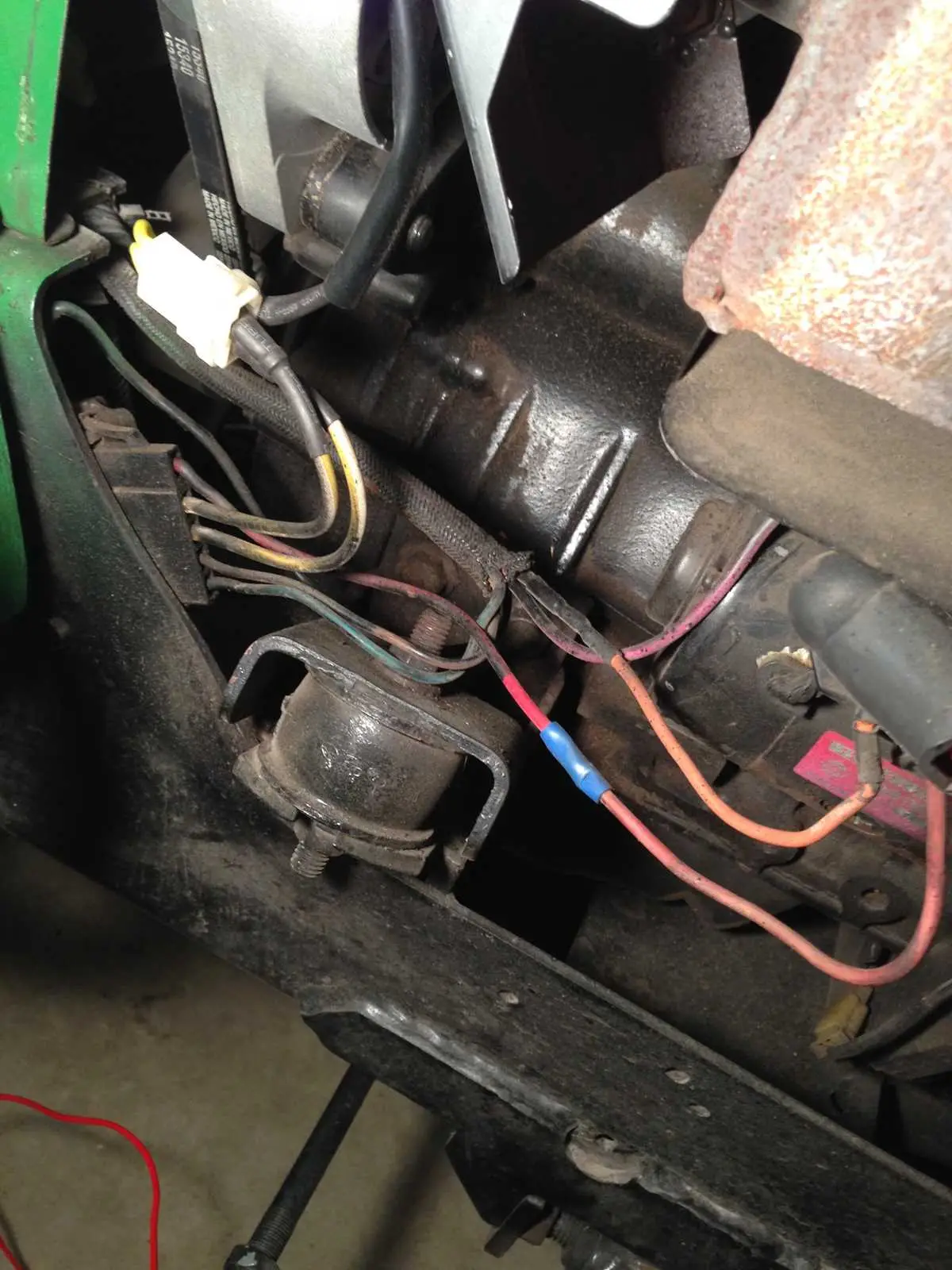

Conexión correcta del alternador en el modelo John Deere 332
Para realizar la conexión correcta del alternador en el modelo John Deere 332, primero asegúrese de que el motor esté apagado y la batería desconectada para evitar cortocircuitos. El alternador debe estar montado firmemente en su base, asegurando que el soporte esté bien ajustado. Verifique que los cables de conexión estén libres de desgaste y daños.
La terminal de la batería del alternador debe conectarse al cable positivo de la batería. Asegúrese de que la conexión esté apretada y libre de corrosión. Conecte el cable de tierra al chasis del vehículo para garantizar una buena conexión a tierra, evitando problemas eléctricos.
El cable de señal de excitación, que generalmente se conecta a la terminal “S” o “F” del alternador, debe ser dirigido al regulador de voltaje. Este cable controla la cantidad de corriente que el alternador genera. Asegúrese de que la conexión esté firme y que el cable no esté dañado ni expuesto a altas temperaturas.
La terminal de “L” en el alternador se conecta al sistema de luces del vehículo. Esta conexión permite la activación del indicador de carga en el tablero del John Deere 332. Compruebe que el cable esté en buen estado y correctamente aislado.
Finalmente, realice una revisión de las conexiones antes de encender el motor. Asegúrese de que todos los cables estén conectados correctamente y que no haya cables sueltos o en cortocircuito. Al encender el motor, observe el voltaje en el medidor de carga para confirmar que el alternador esté funcionando correctamente.
Solución de problemas comunes en el sistema de cableado del alternador
Verifique las conexiones sueltas: Inspeccione todas las conexiones del alternador para asegurarse de que estén firmemente sujetas. Las conexiones flojas pueden interrumpir el flujo de energía y causar fallos en el sistema. Apriete todos los tornillos y terminales para garantizar una buena conexión.
Revise el estado de los cables: Examine los cables por posibles desgastes, cortes o corrosión. Los cables dañados o corroídos pueden generar un mal contacto eléctrico. Reemplazar cables deteriorados ayudará a evitar fallos en la carga del alternador.
Comprobación del fusible del alternador: Verifique si el fusible relacionado con el alternador está fundido. Un fusible quemado interrumpirá el flujo de corriente y evitará que el alternador funcione correctamente. Reemplácelo si es necesario.
Inspeccione el regulador de voltaje: El regulador de voltaje controla la cantidad de corriente que se envía a la batería. Si está defectuoso, podría sobrecargar la batería o impedir que se cargue correctamente. Pruebe el regulador y sustitúyalo si no está funcionando adecuadamente.
Chequeo del estado de la correa: Asegúrese de que la correa que conecta el alternador esté en buen estado y bien ajustada. Una correa floja o dañada afectará el rendimiento del alternador y su capacidad para generar energía.
Prueba del alternador: Utilice un multímetro para medir el voltaje en los terminales del alternador mientras el motor está en marcha. Un voltaje bajo puede indicar que el alternador no está generando suficiente energía. Si los valores no coinciden con las especificaciones del fabricante, es posible que el alternador deba ser reemplazado.
