Revisa el panel de fusibles del John Deere 331G siguiendo el diagrama específico del modelo para identificar rápidamente cada fusible y su función. Localiza el fusible del sistema hidráulico para evitar interrupciones en el rendimiento de la máquina y verifica periódicamente el fusible del encendido para asegurar un arranque confiable.

El diagrama detalla la posición exacta de cada fusible, lo que facilita reemplazos precisos sin riesgos de daños eléctricos. Se recomienda marcar los fusibles revisados para mantener un registro de mantenimiento y reducir el tiempo de diagnóstico en futuras intervenciones.

Comprueba la sección de fusibles auxiliares antes de conectar cualquier equipo adicional. Un fusible incorrecto puede provocar fallas en componentes críticos, por lo que seguir el diagrama garantiza seguridad y funcionalidad en todas las operaciones.

El acceso al panel es directo y seguro si se sigue la guía visual del diagrama. Identificar correctamente cada fusible ayuda a evitar confusiones entre sistemas eléctricos y facilita la solución de problemas rápidamente sin desmontajes innecesarios.

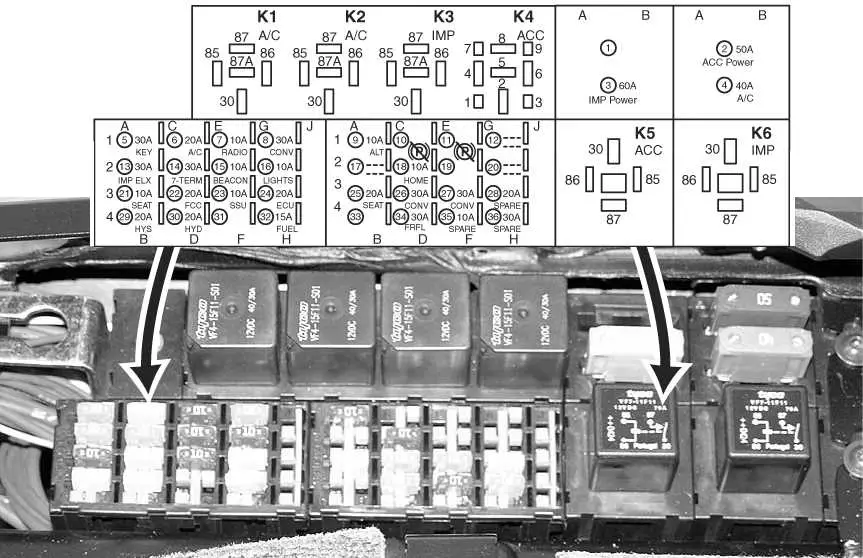

Diagrama del panel de fusibles John Deere 331G

Localiza el panel de fusibles detrás del asiento del operador en el lado derecho de la cabina para acceder a todos los circuitos eléctricos del John Deere 331G. Cada fusible tiene una función específica: el fusible de 10 A controla las luces de trabajo, mientras que el de 20 A protege el sistema hidráulico auxiliar. Consulta las etiquetas en el panel para identificar cada fusible y evita intercambiarlos para prevenir daños eléctricos.

Para reemplazar un fusible, apaga el motor y retira el fusible defectuoso usando un extractor de fusibles o unas pinzas aisladas. Inserta uno nuevo con el mismo amperaje. Nunca uses fusibles de mayor capacidad, ya que podrían causar sobrecalentamiento y fallas en el sistema.

El diagrama del panel indica la posición exacta de cada fusible y relé. Los relés del motor y de la bomba hidráulica se encuentran en la fila superior, mientras que los fusibles de accesorios como radio y luces auxiliares están en la fila inferior. Mantén el diagrama a mano para revisiones rápidas y mantenimiento preventivo.

Si un fusible se quema repetidamente, inspecciona el cableado asociado en busca de cortocircuitos o conexiones flojas. Asegura que todos los contactos estén limpios y sin corrosión antes de reinstalar un fusible. Esto garantiza un funcionamiento seguro y estable de todos los sistemas eléctricos del 331G.

Ubicación exacta del panel de fusibles en la máquina

El panel de fusibles de la John Deere 331G se encuentra directamente detrás del asiento del operador, dentro del compartimento lateral izquierdo de la cabina. Para acceder a él, levante cuidadosamente la cubierta protectora ubicada junto al reposabrazos izquierdo. Esta cubierta se retira fácilmente deslizando los pestillos hacia afuera.

Una vez retirada la cubierta, se aprecia un bloque rectangular negro con fusibles dispuestos en fila. Cada fusible está identificado mediante un número y un símbolo que indica su función específica. Mantenga a mano la guía de fusibles impresa por John Deere para identificar rápidamente el fusible correspondiente sin confundir circuitos.

Evite manipular los fusibles con las manos húmedas o herramientas metálicas que puedan generar cortocircuitos. Para inspecciones frecuentes, marque visualmente los fusibles que tienden a fallar con mayor regularidad y guarde la cubierta protectora después de cada revisión para prevenir polvo y humedad dentro del panel.

En caso de reemplazo, asegúrese de utilizar fusibles con las especificaciones exactas indicadas en el manual de servicio de la 331G. No sustituya un fusible por otro de diferente amperaje, ya que podría dañar los componentes eléctricos de la máquina.

Identificación y función de cada fusible

Revisa el panel de fusibles de tu John Deere 331G siguiendo este esquema para evitar confusiones y daños eléctricos. Cada fusible tiene un papel específico que protege sistemas concretos de la máquina.

  1. Fusible 1 (10A): Controla las luces delanteras y traseras. Manténlo en buen estado para garantizar visibilidad en operaciones nocturnas.
  2. Fusible 2 (15A): Protege el sistema de encendido. Si la máquina no arranca, verifica este fusible primero.
  3. Fusible 3 (20A): Alimenta el sistema hidráulico auxiliar. Revisa su continuidad si notas que los implementos hidráulicos funcionan de manera intermitente.
  4. Fusible 4 (10A): Responsable del tablero de instrumentos y los indicadores de advertencia. Un fusible fundido puede provocar lecturas erráticas.
  5. Fusible 5 (25A): Suministra energía al sistema de aire acondicionado y calefacción. Comprueba este fusible si el ventilador no responde.
  6. Fusible 6 (15A): Protege los accesorios eléctricos como cargadores y tomas de corriente. Evita sobrecargas conectando equipos de alto consumo.
  7. Fusible 7 (10A): Controla la radio y otros dispositivos de entretenimiento. Cambiarlo restaura la función sin afectar sistemas críticos.
  8. Fusible 8 (30A): Responsable de la bomba hidráulica principal. Un fusible dañado puede detener completamente las operaciones hidráulicas.

Verifica siempre el amperaje correcto al reemplazar fusibles. Sustituir un fusible por uno con valor mayor puede provocar daños graves en el sistema eléctrico. Mantén un juego de fusibles de repuesto accesible y etiqueta cada uno según su función para identificar rápidamente cualquier fallo.

Procedimiento seguro para reemplazar fusibles dañados

john deere 331g fuse panel diagram

Apague el motor y retire la llave del encendido antes de tocar el panel de fusibles. Localice el fusible dañado utilizando el diagrama específico del John Deere 331G; esto evita confusiones con fusibles de funciones diferentes. Verifique visualmente si el filamento del fusible está roto o quemado, o utilice un multímetro para confirmar la continuidad.

Extraiga el fusible con un extractor adecuado o unas pinzas aisladas, evitando el contacto directo con los dedos. Inserte un fusible nuevo con el mismo amperaje indicado en el diagrama; un fusible con valor incorrecto puede causar fallas eléctricas o daños mayores. Asegúrese de que el fusible encaje firmemente en su alojamiento.

Después de reemplazarlo, cierre el panel de fusibles y vuelva a conectar la llave de encendido. Observe el funcionamiento de los sistemas eléctricos relacionados para confirmar que todo opera correctamente. Mantenga un juego de fusibles de repuesto del mismo amperaje para futuras sustituciones rápidas y seguras.
