Reemplazar el cableado de un solenoide de válvula en el brazo cargador de una excavadora John Deere 326D requiere precisión. Es importante seguir el diagrama de cableado paso a paso para garantizar una instalación correcta y evitar problemas de funcionamiento. A continuación, se describen los pasos detallados para identificar, conectar y probar el sistema de cableado del solenoide.
Primero, asegúrese de que el motor esté apagado antes de realizar cualquier ajuste o inspección. Esto previene posibles cortocircuitos y daños en los componentes eléctricos. Verifique los cables existentes para determinar si están dañados o si necesitan ser reemplazados. Si es necesario reemplazar los cables, utilice cables de la misma especificación que los originales para mantener la compatibilidad del sistema.
Al conectar el solenoide al sistema de cableado, es fundamental seguir el diagrama de forma precisa. Cada cable tiene una función específica, y cualquier error en la conexión podría afectar el rendimiento del brazo cargador. Asegúrese de que las conexiones estén firmemente aseguradas para evitar pérdidas de señal o interrupciones en la operación.
Después de completar la instalación, realice una prueba funcional. Conecte el sistema eléctrico y active el solenoide para verificar que el brazo cargador funcione correctamente. Si el sistema no responde como se espera, revise las conexiones y asegúrese de que no haya cortocircuitos ni cables sueltos.

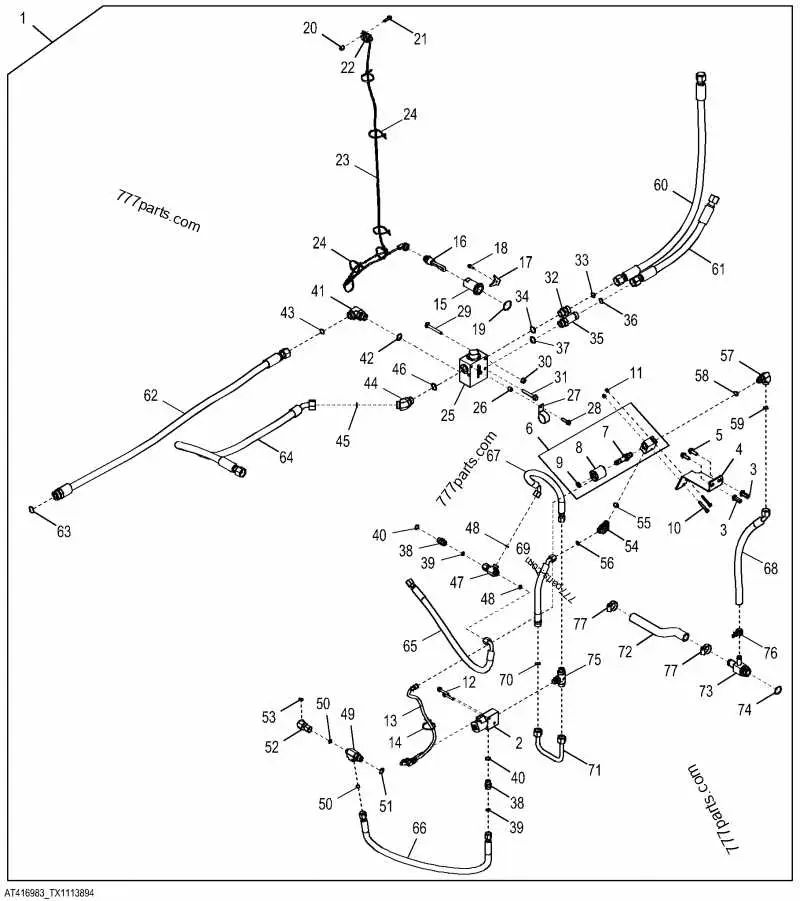

Diagrama de cableado John Deere 326d para válvula solenoide del brazo cargador
El diagrama de cableado de la válvula solenoide del brazo cargador en el John Deere 326d debe seguir una disposición precisa para garantizar un funcionamiento adecuado. Asegúrese de verificar las conexiones en el interruptor de presión, el solenoide y el sistema hidráulico. Revise las conexiones de los cables, asegurándose de que estén firmemente conectados y sin signos de desgaste.
Para realizar una correcta instalación, siga estos pasos: primero, localice el conector de la válvula solenoide en el sistema hidráulico del cargador. A continuación, conéctelo al cableado correspondiente del panel de control. El cable de alimentación debe estar conectado al terminal positivo, mientras que el cable de control debe dirigirse hacia el módulo de control de la máquina.
También se recomienda verificar que el cableado esté libre de cortocircuitos o conexiones flojas. El cable del solenoide debe ser capaz de soportar la corriente necesaria para activar la válvula de forma eficaz. Para evitar daños en los componentes eléctricos, utilice conectores de calidad y asegúrese de que los cables estén correctamente aislados para evitar posibles fallas.
Si observa fluctuaciones en el rendimiento del brazo cargador, verifique el sistema eléctrico en su totalidad, incluyendo la válvula solenoide y los cables asociados. Un diagnóstico adecuado le permitirá identificar posibles problemas como cortocircuitos o cables mal conectados.
Conexiones principales en el sistema de válvula solenoide del brazo cargador
Verifica siempre que los cables de alimentación del solenoide estén correctamente conectados al sistema de control. Los cables deben ser firmes y no presentar signos de desgaste o corrosión para evitar fallos en la válvula.
Asegúrate de que las conexiones de tierra estén bien establecidas. La conexión a tierra debe ser sólida y libre de óxido para garantizar un funcionamiento estable de la válvula solenoide.
Comprueba la polaridad de los cables conectados al solenoide. La correcta polaridad es esencial para el funcionamiento adecuado del sistema, ya que una inversión de polaridad podría dañar el componente.
Los conectores deben estar bien ajustados y sin espacios que puedan generar pérdida de señal o energía. Utiliza conectores de calidad y revisa que no haya cables flojos en las uniones.
Al revisar el cableado, asegúrate de que no haya cortocircuitos ni cables en contacto con superficies calientes que puedan dañarlos. Mantén el cableado organizado y alejado de las partes móviles para evitar fricción o daño.
Pasos para diagnosticar problemas en el cableado de la válvula solenoide
Para identificar problemas en el cableado de la válvula solenoide del brazo cargador, sigue estos pasos:
- Verificar la alimentación eléctrica: Utiliza un multímetro para comprobar la presencia de voltaje en los cables de entrada y salida de la válvula. La falta de voltaje puede indicar un problema con el fusible o el interruptor.
- Inspeccionar conexiones y cables: Revisa todas las conexiones del cableado. Busca signos de desgaste, corrosión o cables sueltos. Asegúrate de que todos los terminales estén bien sujetos y que no haya cables dañados.
- Comprobar continuidad: Utiliza un probador de continuidad para asegurarte de que el cableado no esté roto. Esto es especialmente útil para cables que pasan a través de áreas móviles o expuestas al desgaste.
- Probar la válvula solenoide: Desmonta la válvula solenoide y prueba su funcionamiento con una fuente de alimentación externa. Si la válvula no responde correctamente, es posible que necesite ser reemplazada.
- Verificar tierra: Asegúrate de que la conexión a tierra esté intacta y libre de óxido o suciedad. Una mala conexión a tierra puede causar fallos en el sistema eléctrico.
- Inspeccionar el interruptor de control: Si el sistema incluye un interruptor de control, verifica que esté funcionando correctamente. Un interruptor defectuoso puede impedir que la válvula solenoide reciba señal para activarse.
- Revisar los relés: Verifica el estado del relé que controla la válvula solenoide. Los relés defectuosos pueden interrumpir el flujo de corriente y generar fallos en el funcionamiento del sistema.
Siguiendo estos pasos, podrás diagnosticar los problemas más comunes en el cableado de la válvula solenoide y asegurar que el sistema funcione correctamente.
Reemplazo y ajuste del cableado en la válvula solenoide del brazo cargador
Para reemplazar el cableado de la válvula solenoide, primero desconecta la batería del vehículo para evitar cualquier riesgo de cortocircuito. Luego, localiza el conector de la válvula solenoide en el brazo cargador, que generalmente está cerca de la base del brazo hidráulico. Desmonta el conector con cuidado utilizando una herramienta adecuada para evitar daños en los cables.
Una vez desconectado, inspecciona los cables por posibles desgastes, roturas o puntos de contacto con superficies calientes o afiladas. Si encuentras daños, corta el cable afectado utilizando una herramienta de corte precisa. Asegúrate de medir y cortar los cables a la longitud correcta antes de proceder con la instalación de los nuevos cables.
El siguiente paso es instalar el nuevo cableado. Conecta los cables de forma segura a la válvula solenoide y asegúrate de que estén bien fijados. Asegúrate de que los cables no estén tensados ni doblados excesivamente, ya que esto podría causar problemas en el futuro. Si es necesario, utiliza abrazaderas para asegurar que los cables se mantengan en su lugar y evitar que se muevan durante el funcionamiento del cargador.
Una vez que el cableado esté en su lugar, realiza una prueba de funcionamiento. Conecta la batería y asegúrate de que la válvula solenoide responda correctamente a las señales. Si hay alguna anomalía, revisa las conexiones y el estado del cableado. Asegúrate de que los cables estén bien aislados y no tengan contacto con componentes metálicos que puedan causar cortocircuitos.
