Para garantizar un rendimiento óptimo del alternador en tu John Deere 322, es crucial entender el esquema de cableado. El diagrama correcto asegura que los componentes estén conectados adecuadamente, lo que previene fallas y maximiza la eficiencia del sistema eléctrico. A continuación, encontrarás una descripción detallada de cómo se debe conectar cada parte del alternador.
Conexión del regulador de voltaje: El regulador de voltaje es clave para mantener la estabilidad en el sistema eléctrico. En el John Deere 322, este regulador debe conectarse al terminal positivo del alternador y al sistema de batería. Revisa el cableado para evitar posibles cortocircuitos o desconexiones que puedan afectar el rendimiento.
Conexión del cable de salida: El cable de salida debe ir del alternador hacia la batería, asegurando que la carga se transfiera adecuadamente. Este cable debe estar bien aislado y ser lo suficientemente robusto para soportar la carga continua sin perder eficiencia. Verifica que no haya desgaste en los cables para evitar fallos.
Conexión a tierra: La correcta conexión a tierra del alternador es fundamental para evitar interferencias eléctricas y garantizar la seguridad del sistema. Asegúrate de que el terminal de tierra esté bien fijado a una parte metálica del chasis del tractor.
Estos pasos básicos te ayudarán a mantener el alternador funcionando sin problemas. Un cableado adecuado no solo mejora la durabilidad de las piezas, sino que también optimiza la capacidad de carga y la eficiencia energética del sistema eléctrico en general.

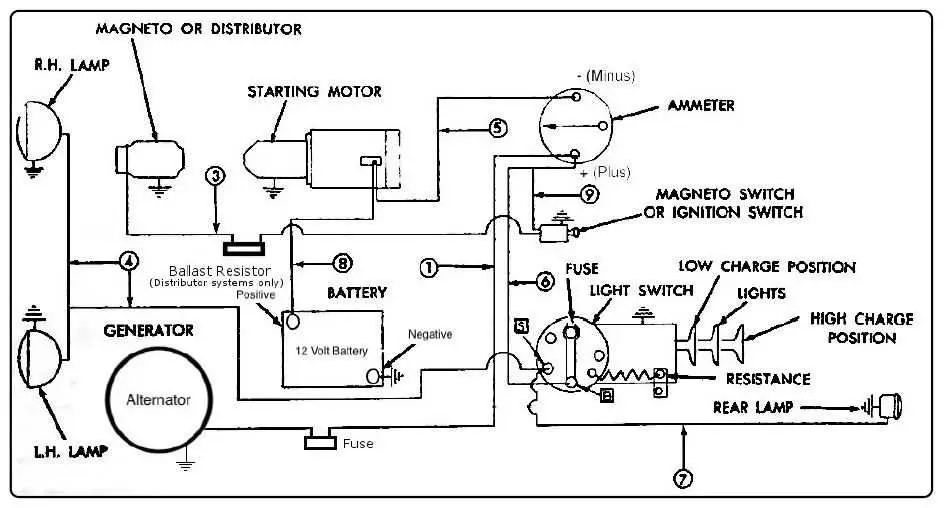

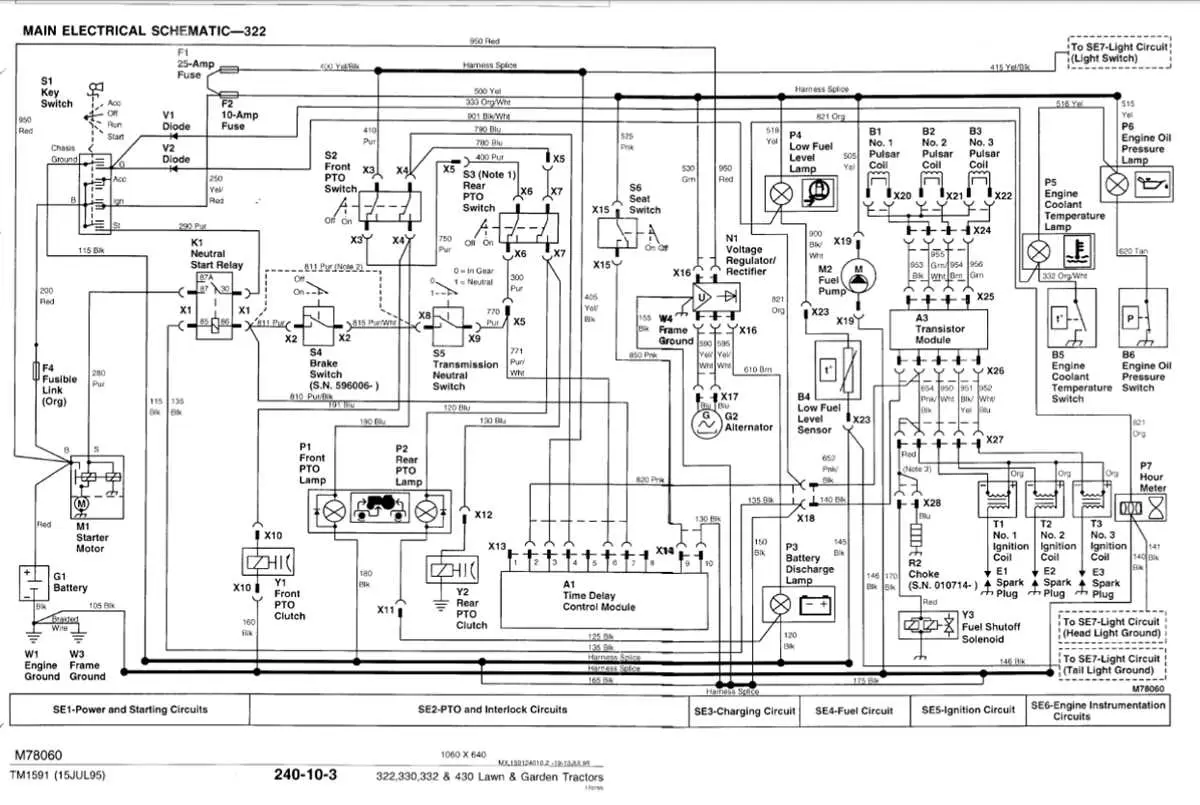

Diagrama de cableado del alternador de John Deere 322
Para asegurar un funcionamiento correcto del alternador en el John Deere 322, sigue este diagrama de cableado específico. El alternador debe estar conectado adecuadamente a los diferentes componentes eléctricos del tractor para garantizar que reciba y distribuya energía de manera eficiente.
Primero, verifica que el alternador esté firmemente sujeto al motor y que los cables de conexión estén intactos. Es importante identificar cada uno de los cables que salen del alternador para conectar adecuadamente a la batería, el regulador de voltaje y otros sistemas eléctricos.
| Conexión | Descripción |
|---|---|
| Terminal B (B+) | Conexión al terminal positivo de la batería. Asegura que el alternador cargue la batería correctamente. |
| Terminal L (Luces) | Conecta el alternador al sistema de luces. El alternador enviará corriente al sistema de luces cuando esté funcionando. |
| Terminal S (Sensor) | Conexión al regulador de voltaje. Este cable es fundamental para la medición y ajuste de la carga generada por el alternador. |
| Terminal F (Field) | Conexión al regulador de campo. Controla la cantidad de corriente generada por el alternador. |
Para evitar problemas comunes como la falta de carga, asegúrate de que el regulador de voltaje esté trabajando correctamente y que todos los cables estén libres de corrosión o daños. Reemplaza cualquier cable que esté roto o deshilachado, ya que esto puede afectar el rendimiento del sistema eléctrico del tractor.
Si el alternador no carga adecuadamente, revisa las conexiones en el regulador de voltaje y en la batería. Si todo parece estar bien conectado, es posible que debas reemplazar el alternador si está defectuoso.
Conexión del alternador en el modelo John Deere 322: Pasos prácticos
Para conectar correctamente el alternador en un John Deere 322, sigue estos pasos:
1. Ubicación del alternador: Localiza el alternador en el motor del tractor. Está situado en la parte frontal, cerca de la polea. Asegúrate de que el motor esté apagado antes de comenzar cualquier trabajo eléctrico.
2. Desconectar la batería: Siempre desconecta la batería antes de trabajar con el sistema eléctrico para evitar cortocircuitos o accidentes. Desmonta primero el terminal negativo (-).
3. Revisión de los cables: Inspecciona los cables que van al alternador. El cable principal de salida suele ser de mayor calibre, mientras que el cable de excitación es más pequeño. Asegúrate de que ambos cables no estén desgastados ni dañados.
4. Conectar el cable de salida: Conecta el cable de salida del alternador al terminal de carga de la batería. Asegúrate de que esté bien sujeto para evitar un mal contacto que pueda generar fallos en la carga.
5. Instalar el cable de excitación: Este cable debe conectarse al terminal de excitación del alternador. Este terminal está marcado y debe ir a un interruptor de encendido o al regulador de voltaje.
6. Revisar el regulador de voltaje: Verifica que el regulador de voltaje esté funcionando correctamente, ya que controla la cantidad de corriente que el alternador envía a la batería. Si no está bien conectado, el sistema eléctrico podría fallar.
7. Comprobación de la correa del alternador: Asegúrate de que la correa del alternador esté tensa y en buen estado. Una correa floja puede impedir que el alternador funcione adecuadamente, afectando la carga de la batería.
8. Reconectar la batería: Una vez que todo esté conectado y revisado, reconecta el terminal negativo de la batería. Ahora puedes encender el motor para probar el sistema.
9. Verificación final: Usa un multímetro para comprobar que el alternador está entregando el voltaje correcto (aproximadamente 14 voltios). Si no es así, revisa nuevamente las conexiones y el regulador de voltaje.
Diagnóstico de fallos comunes en el cableado del alternador de John Deere 322
Si el alternador de tu John Deere 322 no está funcionando correctamente, el cableado es uno de los puntos que debes revisar primero. Un mal contacto, cables deteriorados o conexiones flojas pueden ser la causa de fallos en la carga de la batería.
Revisa el cableado de la salida del alternador. Asegúrate de que el cable que conecta el alternador con la batería esté en buen estado, sin corrosión ni cortes. Un cable dañado o mal conectado no permitirá una carga adecuada, lo que puede llevar a que la batería se agote rápidamente.
Verifica las conexiones del regulador de voltaje. Este componente controla la cantidad de energía que pasa del alternador a la batería. Si las conexiones están sueltas o corroídas, el sistema no podrá regular correctamente el voltaje, lo que afectará la eficiencia del alternador.
Si el alternador no está generando la cantidad de voltaje necesaria, revisa el conector del cableado que va al regulador. A veces, los pines dentro del conector pueden oxidarse, lo que genera una mala conexión. Límpialos con un limpiador de contactos eléctricos y asegúrate de que estén firmemente conectados.
En algunos casos, el fusible del alternador puede estar quemado. Si no hay corriente o el alternador no carga, verifica si el fusible está en buen estado. Un fusible dañado interrumpirá el flujo de corriente hacia la batería y puede generar fallos en el sistema eléctrico.
Una conexión a tierra deficiente también puede ser la causa del mal funcionamiento. Asegúrate de que el cable de tierra esté correctamente instalado y no tenga corrosión. Una mala conexión a tierra puede impedir que el alternador funcione de manera óptima, lo que afecta a todo el sistema eléctrico de la máquina.
Reemplazo y mantenimiento del alternador en el John Deere 322: Guía detallada
Para garantizar el funcionamiento adecuado de tu John Deere 322, el alternador debe estar en buen estado. Si notas que las luces del tablero están tenues o el tractor no arranca correctamente, es posible que el alternador necesite atención.
El reemplazo del alternador debe realizarse con cuidado para evitar daños a otros componentes. Aquí tienes los pasos que puedes seguir para realizar el reemplazo y mantenimiento correctamente:
Pasos para el reemplazo del alternador
- Desconecta la batería del tractor para evitar cortocircuitos.
- Ubica el alternador, que suele estar cerca del motor. Utiliza una llave para aflojar los tornillos que lo sujetan.
- Desconecta los cables de alimentación y tierra del alternador, asegurándote de que no haya contacto accidental con otras piezas metálicas.
- Extrae el alternador viejo, asegurándote de que no queden piezas sueltas que puedan causar problemas a futuro.
- Coloca el nuevo alternador en la misma posición, alineando los orificios para los tornillos.
- Conecta los cables de alimentación y tierra al alternador siguiendo las indicaciones del manual. Asegúrate de que estén bien sujetos para evitar que se desconecten durante la operación.
- Vuelve a instalar los tornillos y ajusta firmemente el alternador.
- Conecta la batería y prueba el tractor para verificar que todo esté funcionando correctamente.
Mantenimiento del alternador
El mantenimiento adecuado del alternador prolonga su vida útil y previene fallas inesperadas. Aquí algunos consejos para mantenerlo en buen estado:
- Revisa regularmente los cables y conexiones. Los cables dañados o flojos pueden afectar la carga de la batería.
- Limpia el alternador de suciedad y residuos que puedan acumularse con el tiempo. Utiliza un trapo seco para evitar la corrosión.
- Verifica el ajuste de las correas. Una correa floja puede reducir la eficiencia del alternador.
- Realiza inspecciones periódicas para detectar signos de desgaste en el alternador o sus componentes.
Con estos simples pasos de reemplazo y mantenimiento, puedes asegurarte de que tu John Deere 322 funcione sin problemas y maximizar la durabilidad del alternador.
