Para garantizar un funcionamiento adecuado del sistema PTO (Power Take-Off) en tu tractor John Deere 318, tener a la mano el diagrama de cableado es fundamental. Este diagrama proporciona la guía visual para conectar correctamente los componentes eléctricos que alimentan el PTO, asegurando que el sistema opere sin fallos. Si no sigues el esquema correcto, podrías enfrentar problemas como fallas en el arranque o el mal funcionamiento de los implementos conectados.
El diagrama de cableado PTO del John Deere 318 incluye detalles clave sobre cómo conectar el interruptor de encendido, el relé de seguridad, el interruptor de la toma de fuerza, y el motor. Cada conexión está diseñada para prevenir cortocircuitos o sobrecargas, lo que prolonga la vida útil de tu equipo y minimiza las reparaciones costosas. Es crucial revisar cada componente y verificar las conexiones antes de poner en marcha el sistema.
Además, contar con un diagrama detallado te permite realizar un diagnóstico más rápido en caso de que el sistema no funcione como se espera. Conocer la disposición de los cables y las conexiones te ayudará a identificar posibles fallos, ya sea en los interruptores, los fusibles o en la caja de conexiones del PTO. Asegúrate de seguir las indicaciones de voltaje y amperaje recomendadas por el fabricante para evitar daños en los componentes eléctricos del tractor.

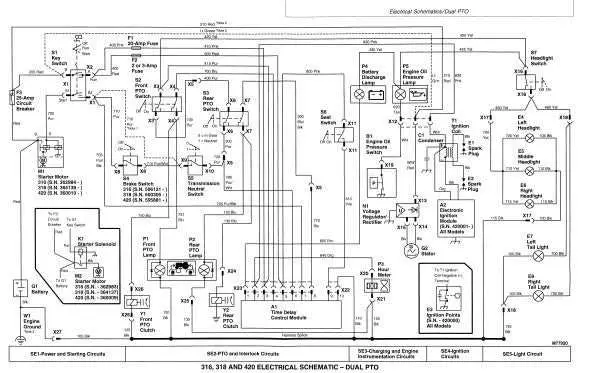

Diagrama de cableado del PTO de John Deere 318
Para conectar correctamente el PTO (Power Take-Off) de un tractor John Deere 318, sigue estos pasos detallados. Asegúrate de que el tractor esté apagado y que la batería esté desconectada antes de comenzar con la instalación.
- Conexión del interruptor de encendido: El interruptor de encendido controla la activación del PTO. Conecta el cable positivo de la batería al terminal de encendido para permitir la activación.
- Conexión del interruptor de seguridad: El interruptor de seguridad en el asiento garantiza que el PTO no se active si el operador no está sentado. Conecta el interruptor de seguridad entre el cable del interruptor de encendido y el cable que va al PTO.
- Conexión al motor: El cable del PTO debe estar conectado a la salida de energía del motor. Asegúrate de que el cable esté bien asegurado y que no haya riesgo de cortocircuitos o interferencias.
- Conexión a la caja de fusibles: El circuito del PTO debe pasar a través del panel de fusibles para evitar sobrecargas. Conecta el cable correspondiente al terminal de fusibles de la caja del tractor.
- Conexión al interruptor de PTO: Este interruptor controla directamente el encendido y apagado del PTO. Conecta un cable desde el interruptor de seguridad al interruptor de PTO.
Revisa que todas las conexiones estén bien apretadas y aisladas para evitar cualquier cortocircuito o mal funcionamiento del sistema. Verifica también que los fusibles estén en buen estado y no sobrecarguen el sistema.
Una vez completado el cableado, conecta nuevamente la batería y realiza una prueba de funcionamiento para asegurarte de que el PTO se active correctamente al encender el tractor.

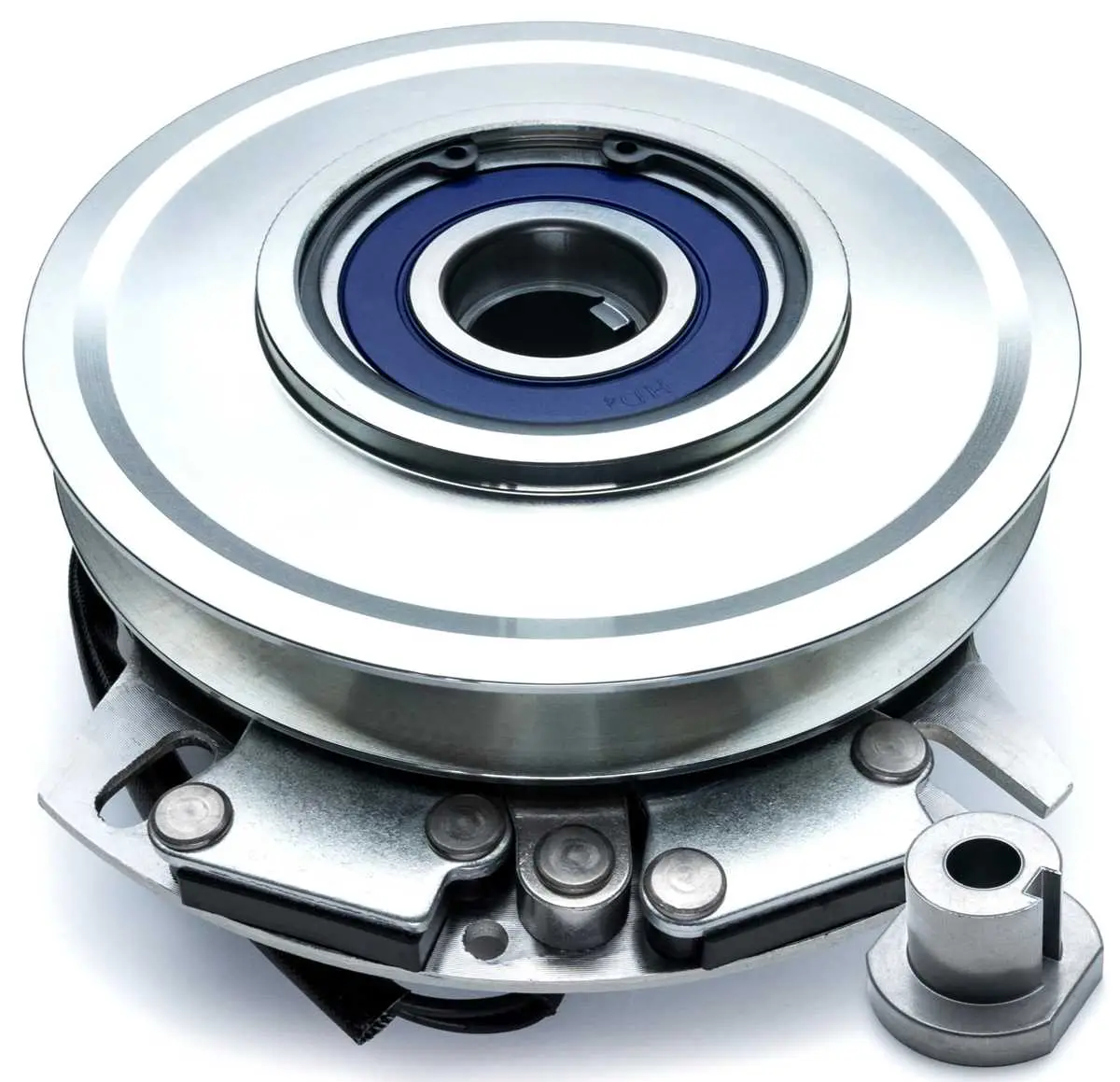

Conexiones principales del sistema PTO en el John Deere 318
El sistema PTO del John Deere 318 se conecta principalmente a través de tres puntos clave: el interruptor PTO, el cableado del interruptor de seguridad y el relé de activación. Cada uno de estos componentes juega un papel fundamental en el funcionamiento correcto del PTO, asegurando que se active solo cuando sea seguro hacerlo.
El interruptor PTO es el componente principal para activar y desactivar el sistema. Se encuentra cerca del panel de control y debe estar conectado correctamente para enviar la señal eléctrica al motor del PTO. Si el interruptor está defectuoso o mal conectado, el sistema no funcionará correctamente.
El cableado del interruptor de seguridad asegura que el PTO no se active cuando el motor no está en marcha o cuando el sistema de freno no está correctamente ajustado. Verifica que los cables estén bien conectados y no presenten signos de desgaste o daño. Cualquier interrupción en este circuito puede desactivar el PTO por completo.
El relé de activación, ubicado cerca de la caja de fusibles, permite que la corriente fluya al motor PTO cuando se activa el interruptor. Si el relé falla, el PTO no recibirá suficiente corriente para funcionar. Es recomendable verificar que el relé no esté dañado y que las conexiones sean firmes.
Revisa todas las conexiones de forma regular para evitar problemas de funcionamiento. Un sistema PTO bien conectado garantizará un rendimiento óptimo en tareas de jardinería y mantenimiento con el John Deere 318.
Cómo solucionar problemas comunes en el cableado del PTO del John Deere 318
Para solucionar problemas en el cableado del PTO en el John Deere 318, revisa primero los fusibles. Si están quemados, reemplázalos por unos nuevos con la misma capacidad. Un fusible dañado puede cortar el suministro de energía al PTO, evitando que funcione correctamente.
A continuación, verifica las conexiones del interruptor de encendido. Si el interruptor está defectuoso o mal conectado, el PTO no recibirá energía. Limpia las terminales y asegúrate de que estén bien sujetas.
Inspecciona el cableado en busca de cables sueltos o desgastados. Si encuentras cables pelados o partidos, reemplázalos para evitar cortocircuitos que puedan afectar el funcionamiento del PTO. Usa cinta aislante para proteger las conexiones temporales mientras realizas la reparación.
El conector del relé del PTO también puede ser una fuente de problemas. Si el conector está sucio o dañado, limpia los contactos con un limpiador de contactos eléctricos y asegúrate de que estén bien conectados.
Por último, prueba el interruptor de seguridad del PTO. Si no recibe la señal correcta del motor o de otros sistemas, el PTO no se activará. Asegúrate de que el interruptor esté en buen estado y bien conectado.
Instrucciones paso a paso para reemplazar cables del PTO en el John Deere 318
Desconecta la batería antes de comenzar a trabajar en el sistema eléctrico del John Deere 318 para evitar cortocircuitos y accidentes. Localiza el conector del PTO en la parte inferior del tractor y retíralo con cuidado. Esto te permitirá acceder a los cables que necesitan ser reemplazados.

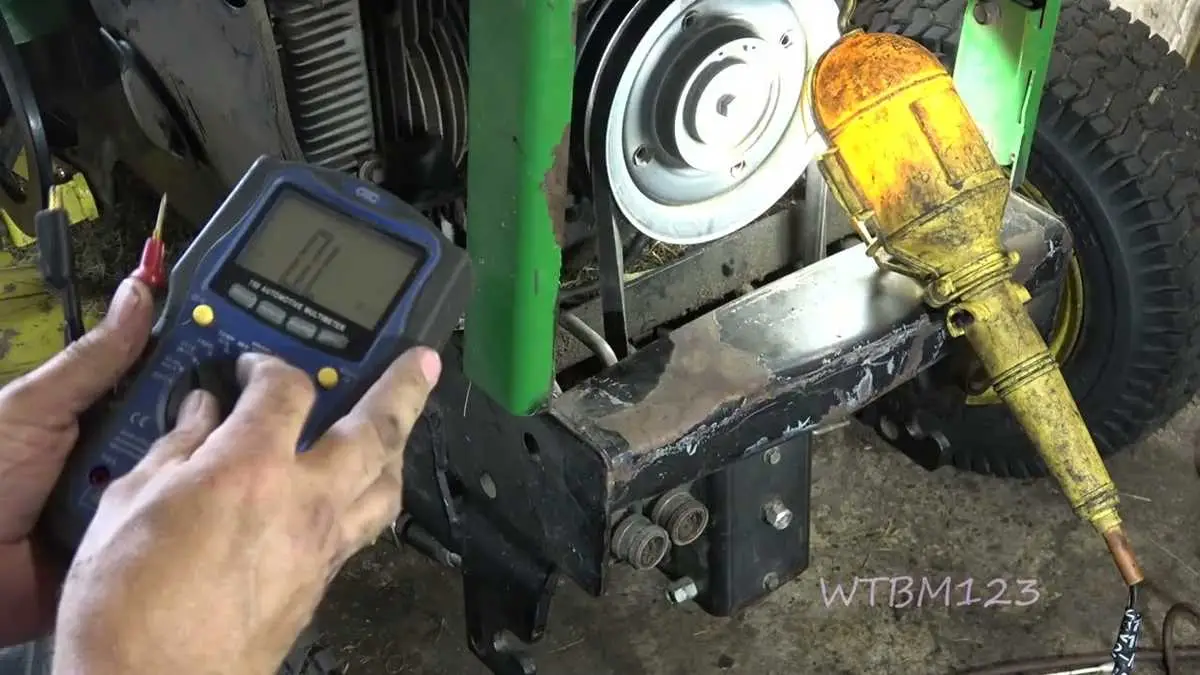

Examina los cables dañados. Si están quemados, cortados o desconectados, deberás sustituirlos completamente. Usa un multímetro para verificar si los cables tienen continuidad. Si no la tienen, es hora de hacer el reemplazo.
Desmonta el interruptor de encendido del PTO, ubicado en la parte posterior de la caja del tractor. Este interruptor controla la conexión del PTO, y es importante verificar que esté en buen estado antes de realizar cualquier reemplazo de cable. Si está dañado, cámbialo también.
Corta los cables viejos usando una herramienta de corte precisa. Asegúrate de que el área esté limpia de restos de cables viejos y suciedad. Prepara los nuevos cables asegurándote de que sean del mismo grosor y especificaciones que los originales.
Conecta los nuevos cables al interruptor PTO y verifica que estén firmemente sujetos. Usa conectores adecuados para evitar malas conexiones o contactos flojos. Asegúrate de que los cables no queden demasiado tensos ni en contacto con partes móviles o calientes.
Instala de nuevo el interruptor de encendido en su lugar y conecta los cables al conector del PTO. Vuelve a montar todos los componentes que hayas retirado para acceder a los cables, asegurándote de que todo esté bien colocado y fijo.
Finalmente, conecta la batería del tractor y realiza una prueba de funcionamiento. Enciende el motor y activa el PTO para verificar que todo funcione correctamente. Si el PTO se activa sin problemas, el reemplazo de cables se ha realizado correctamente.
