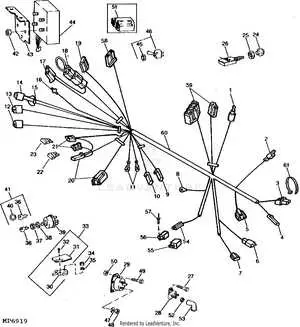

Si necesitas reparar o mantener el sistema eléctrico de tu John Deere 318, tener acceso al diagrama eléctrico adecuado es clave para realizar el trabajo de manera efectiva. Este diagrama te proporciona la ubicación exacta de cada componente eléctrico y las conexiones entre ellos, lo que facilita la identificación y resolución de problemas en el sistema.
El diagrama eléctrico de este modelo de tractor incluye detalles sobre el sistema de encendido, luces, interruptores y la batería. Es crucial entender cómo se distribuyen los cables y cómo interactúan los diferentes componentes para evitar errores comunes y reducir el tiempo de diagnóstico. Tener este mapa eléctrico frente a ti te ayudará a ahorrar tiempo y esfuerzo.
Además, este diagrama te servirá no solo para la reparación, sino también para la mejora de tu equipo. La capacidad de entender cómo funciona el sistema eléctrico te permitirá optimizarlo y personalizarlo según tus necesidades. No olvides comprobar cada conexión de vez en cuando para asegurarte de que todo esté en perfecto estado de funcionamiento.
Diagrama Eléctrico John Deere 318: Guía Práctica
El diagrama eléctrico del John Deere 318 es una herramienta clave para la reparación y mantenimiento de este modelo de tractor. Conocer cada componente eléctrico y su interconexión te permitirá resolver problemas rápidamente y garantizar un funcionamiento adecuado. A continuación, te presentamos los puntos más relevantes de este diagrama.
Para empezar, revisa siempre el sistema de fusibles. El John Deere 318 tiene una caja de fusibles ubicada cerca del tablero de instrumentos. Verifica si hay fusibles quemados y cámbialos según el valor indicado en el manual del propietario.
- Fusibles principales: protegen circuitos clave como el arranque y la iluminación.
- Fusibles secundarios: controlan accesorios como el sistema de carga de la batería y el sistema de frenos.

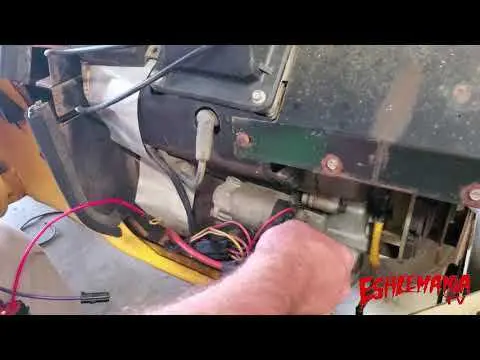

El siguiente paso es el sistema de arranque. Asegúrate de que el interruptor de encendido y el relé estén funcionando correctamente. Si el motor no arranca, verifica la conexión entre la batería, el solenoide y el motor de arranque. Un cable flojo o corroído puede impedir el arranque del tractor.
La batería es otro elemento crucial. Revisa siempre los cables de la batería y los terminales, ya que la corrosión puede interferir con el flujo de energía. Asegúrate de que la batería esté cargada y de que la conexión sea firme.
- Comprobar la carga: utiliza un multímetro para verificar si la batería tiene entre 12.5 y 13.5 voltios cuando está apagada.
- Reemplazo de batería: si los terminales están muy corroídos o la batería no carga correctamente, considera reemplazarla.
Otro componente importante es el sistema de carga, que incluye el alternador y el regulador de voltaje. Si la luz de advertencia de la batería permanece encendida durante el funcionamiento del tractor, es probable que haya un problema en este sistema. Verifica los cables y las conexiones al alternador y al regulador, y revisa que el alternador esté generando suficiente voltaje.
Finalmente, revisa los interruptores y sensores. El John Deere 318 utiliza sensores para monitorear diversas funciones, como la temperatura del motor y la presión del aceite. Si alguno de estos sensores falla, puede afectar el rendimiento general del tractor. Los diagramas eléctricos también te ayudarán a identificar qué parte está fallando al interpretar los códigos de error que podrían aparecer en el tablero.
El mantenimiento regular y la revisión de estos componentes te permitirá mantener el tractor en buen estado y evitar reparaciones costosas. Utiliza siempre el diagrama eléctrico como referencia para garantizar que todos los componentes estén conectados y funcionando correctamente.
Conexiones y Componentes Principales del Sistema Eléctrico
Para asegurar un funcionamiento correcto del sistema eléctrico en el John Deere 318, es necesario entender las conexiones clave y los componentes principales que lo componen.
El alternador genera la energía para el tractor, suministrando electricidad a todos los componentes eléctricos. Este componente está vinculado al regulador de voltaje, que mantiene un nivel adecuado de energía. La batería proporciona el arranque inicial y almacena energía para momentos de bajo consumo.
Las conexiones principales incluyen cables que van del alternador a la batería, el interruptor de encendido y los fusibles. Es fundamental que los cables sean de calidad y estén bien aislados para evitar fallos eléctricos.
| Componente | Función |
|---|---|
| Alternador | Genera energía para alimentar el sistema eléctrico. |
| Batería | Proporciona energía para el arranque y el funcionamiento cuando el motor está apagado. |
| Regulador de Voltaje | Controla y ajusta la salida de energía del alternador. |
| Fusibles | Protegen el sistema eléctrico contra cortocircuitos y sobrecargas. |
| Interruptor de Encendido | Permite activar y desactivar el sistema eléctrico del tractor. |
Es recomendable revisar las conexiones de estos componentes de manera periódica. Los cables deben estar firmemente conectados y sin signos de corrosión. Además, los fusibles deben ser reemplazados si se encuentran dañados.
Una vez identificados y comprendidos los componentes clave, mantenerlos en buen estado asegura que el sistema eléctrico funcione de manera continua y sin interrupciones.
Cómo Diagnosticar Fallos Comunes en el Sistema Eléctrico del John Deere 318
Verifica la batería antes de realizar cualquier diagnóstico. Un voltaje bajo (menos de 12.6V) puede ser la causa principal de problemas eléctricos. Si la batería está descargada, recárgala o reemplázala si es necesario.
Revisa los cables y conexiones. Los terminales corroídos o flojos pueden causar pérdida de energía y fallos intermitentes. Asegúrate de que todos los cables estén firmemente conectados y sin señales de daño o desgaste.
Inspecciona el fusible principal y los fusibles del sistema eléctrico. Si alguno está quemado, reemplázalo. Utiliza un multímetro para confirmar que el fusible esté en buen estado antes de cambiarlo.
El interruptor de encendido también puede ser la causa de problemas. Si al girar la llave no se activa el sistema eléctrico, verifica que el interruptor funcione correctamente. Con un multímetro, mide la continuidad en el interruptor para asegurarte de que no haya fallos internos.
Examina el regulador de voltaje. Si el motor funciona, pero las luces o accesorios no, el regulador puede estar defectuoso. Un regulador dañado no puede mantener una salida de voltaje constante, lo que resulta en una caída de energía en los sistemas eléctricos.
Si las luces del tablero no se encienden o parpadean de forma irregular, puede ser un indicio de un fallo en el cableado o en el sistema de carga. Realiza una inspección visual para verificar si hay cables sueltos o dañados cerca de los conectores del tablero.
Por último, revisa el interruptor de seguridad y el sistema de puesta a tierra. Estos sistemas pueden evitar que el motor arranque si no están funcionando correctamente. Asegúrate de que los cables de puesta a tierra estén conectados firmemente al chasis y sin signos de corrosión.
Reemplazo y Mantenimiento de Fusibles y Relés en el John Deere 318
Para mantener el John Deere 318 funcionando sin problemas, es crucial verificar regularmente los fusibles y relés. Si uno de estos componentes falla, puede afectar gravemente el rendimiento del sistema eléctrico. Aquí te explicamos cómo reemplazarlos y mantenerlos en óptimas condiciones.
Primero, asegúrate de desconectar la batería antes de realizar cualquier trabajo eléctrico. Esto previene posibles cortocircuitos o daños a los componentes. Luego, localiza el panel de fusibles y relés, que generalmente se encuentra cerca del tablero de instrumentos o en el compartimento del motor, dependiendo de la configuración del modelo.
Para reemplazar un fusible quemado, simplemente retíralo con unas pinzas y coloca uno nuevo de la misma capacidad (amperaje). Es importante verificar que el nuevo fusible sea del mismo tipo y valor para evitar problemas en el sistema eléctrico.
Si un relé no está funcionando, es recomendable sustituirlo por uno de igual especificación. Los relés se encargan de controlar el flujo de corriente hacia diferentes componentes del tractor, como el motor de arranque o las luces. Si un relé falla, puede provocar que el equipo no arranque o que algunos sistemas dejen de funcionar. Usa un probador de relés para asegurarte de que están en buen estado antes de reemplazarlos.
Para prolongar la vida útil de los fusibles y relés, realiza un mantenimiento preventivo cada 100 horas de uso o antes de cada temporada de trabajo. Revisa visualmente los componentes en busca de signos de desgaste, corrosión o daño. Limpiar las terminales con un limpiador de contactos eléctricos puede prevenir la acumulación de suciedad que podría afectar el rendimiento.
Por último, recuerda que un fusible o relé quemado no siempre es solo un problema aislado. Si experimentas fallos recurrentes, es posible que haya un problema subyacente en el sistema eléctrico, como un cortocircuito o un componente defectuoso. En ese caso, consulta el manual de servicio del John Deere 318 o acude a un profesional para un diagnóstico más detallado.
