Consulta directamente el diagrama de piezas del John Deere 318 para identificar rápidamente componentes como cuchillas, ejes y tensores. Tener el diagrama a mano permite reemplazar partes desgastadas sin confusiones ni errores de montaje.
Cada pieza del deck tiene un número de referencia específico, desde las poleas hasta los tornillos de ajuste. Revisar estos números facilita la compra de repuestos originales y garantiza un ensamblaje correcto, evitando daños al motor o a la plataforma.
El diagrama también muestra la posición exacta de las correas y los soportes. Seguir esta guía reduce el riesgo de desalineación y asegura un corte uniforme del césped. Además, permite identificar piezas que requieren lubricación periódica para mantener el rendimiento del equipo.
Para reemplazar componentes como cuchillas, rodillos o poleas, consulta el diagrama antes de desmontar. Esto acelera el proceso de mantenimiento y minimiza errores. Mantener el diagrama accesible es especialmente útil si trabajas con varias plataformas John Deere 318 y necesitas consistencia en los procedimientos.
El conocimiento de la ubicación y función de cada pieza también ayuda a diagnosticar problemas de vibración o corte desigual. Observar los detalles del diagrama permite planificar reparaciones sin necesidad de probar piezas al azar, lo que ahorra tiempo y reduce costos de mantenimiento.

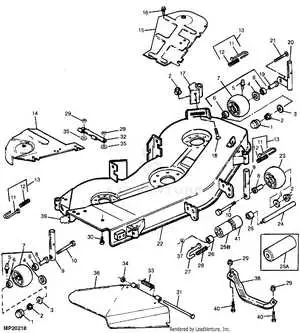

John Deere 318 Deck Parts Diagram
Consulta el diagrama de piezas de la plataforma para identificar rápidamente correas, poleas y cuchillas. El eje delantero de la plataforma se conecta mediante pernos de 5/16″ y los rodamientos del rodillo trasero deben lubricarse cada 25 horas de uso para mantener un corte uniforme.
Las correas de transmisión del John Deere 318 tienen códigos específicos: la X10527 se utiliza para la cuchilla derecha y la X10528 para la izquierda. Reemplázalas si presentan grietas visibles o desgaste en los bordes, ya que afectan la rotación de las cuchillas y la calidad del césped.
Las cuchillas requieren ajuste de altura mediante los espaciadores del brazo de elevación. Asegúrate de que los espaciadores estén alineados con los orificios del bastidor, evitando que las cuchillas queden desbalanceadas. Esto mejora la eficiencia del corte y reduce el desgaste de los rodamientos.
Los pernos de la cubierta del deck deben apretarse a 18 Nm. Mantener esta presión evita vibraciones y prolonga la vida útil de las piezas metálicas. Cada polea también tiene un espaciador específico que garantiza la correcta tensión de la correa; revisa el diagrama para instalar cada pieza en su posición exacta.
Si planeas reemplazar varias piezas, marca cada componente en el diagrama antes de retirarlo. Esto agiliza el ensamblaje y asegura que no falte ninguna pieza crítica como resortes de tensión o tornillos de seguridad. Mantener el orden del diagrama reduce el riesgo de errores durante el montaje del deck.
Identificación de piezas individuales del deck
Examina el diagrama del deck del John Deere 318 para identificar cada componente antes de realizar mantenimiento o reemplazo. Esto permite localizar con precisión piezas desgastadas y facilita su sustitución.
Los elementos principales incluyen:
- Cuchillas: Generalmente de acero endurecido, asegúrate de verificar su longitud y filo antes de instalar.
- Spindles (ejes de cuchilla): Conectan las cuchillas al deck. Revisa rodamientos y retenes para evitar vibraciones y desgaste prematuro.
- Correas de transmisión: Controlan el movimiento de las cuchillas. Identifica la ruta correcta en el diagrama para evitar mal funcionamiento.
- Soportes y placas: Mantienen la estructura del deck firme. Inspecciona tornillos y soldaduras para garantizar estabilidad.
- Rodillos y ruedas del deck: Ajustan la altura de corte y evitan que el deck arrastre. Comprueba desgaste y alineación con las instrucciones del diagrama.
Para una identificación precisa, sigue estos pasos:
- Coloca el diagrama frente al deck desmontado.
- Compara cada número de pieza con los componentes físicos.
- Marca piezas que necesitan revisión o reemplazo.
- Verifica compatibilidad de repuestos utilizando el número de parte indicado en el diagrama.
- Ensambla siguiendo el orden y orientación mostrados, asegurando que cada pieza quede correctamente alineada.
Identificar correctamente cada componente evita errores de instalación y prolonga la vida útil del deck, garantizando un corte uniforme y seguro.
Ubicación de correas y poleas en el diagrama
Coloca la correa principal alrededor de la polea del motor y asegúrate de que se alinee correctamente con la polea del deck. La correa de transmisión secundaria debe pasar por las poleas tensora y guía, manteniendo la tensión adecuada para evitar deslizamientos.
Identifica la polea loca en el diagrama; sirve para redirigir la correa y mantenerla en su trayectoria. Ajusta la polea tensora girando el tornillo hasta que la correa presente una presión firme sin quedar demasiado rígida.
La polea de embrague conecta la energía del motor con las cuchillas del deck. Asegúrate de que la correa encaje en la ranura central y que todas las poleas giren libremente al moverlas a mano. Evita que la correa roce los bordes metálicos, ya que esto genera desgaste prematuro.
Revisa la secuencia de la correa según el diagrama, siguiendo el camino exacto desde el motor hasta las cuchillas, pasando por cada polea tensora y guía. Mantén los rodillos limpios y lubricados para facilitar el desplazamiento suave de la correa.
Comprueba visualmente que ninguna correa esté torcida o desalineada. Una alineación correcta prolonga la vida útil de las poleas y evita fallas en el corte. Ajusta los anclajes de las poleas según el diagrama si notas desviaciones en la ruta de la correa.
Guía para el reemplazo de cuchillas y componentes móviles
Retira primero la batería del John Deere 318 para evitar cualquier arranque accidental. Afloja los pernos que sujetan la cubierta del deck utilizando una llave de 15 mm y coloca la cubierta a un lado.
Desmonta las cuchillas con cuidado, usando una llave de impacto si es necesario, y verifica la orientación de cada cuchilla antes de retirarla para mantener la rotación correcta al instalar las nuevas. Examina los ejes y rodillos; cualquier signo de desgaste o grietas requiere reemplazo inmediato.
Lubrica los cojinetes y los puntos de giro con grasa de litio antes de colocar las nuevas cuchillas. Alinea los agujeros de los pernos de las cuchillas con los ejes y apriétalos con un torque de 60–70 Nm para asegurar fijación firme sin riesgo de deformación.
Verifica los tensores de las correas y ajusta la tensión siguiendo las marcas de referencia en el deck. Inspecciona los rodamientos de las poleas y reemplaza los que tengan juego excesivo. Coloca nuevamente la cubierta del deck y aprieta todos los pernos según las especificaciones del manual.
Gira manualmente las cuchillas antes de arrancar el motor para confirmar que no haya roce ni obstáculos. Una vez comprobado, conecta la batería y realiza una prueba de corte en un área pequeña, asegurando que todas las cuchillas giren de manera uniforme y silenciosa.
