Para entender cómo funciona el sistema eléctrico del John Deere 317G, es fundamental contar con el diagrama correcto de la caja de fusibles. Si tienes problemas con el funcionamiento de los componentes eléctricos de tu máquina, revisar el diagrama puede ayudarte a identificar qué fusible está fallando y, de este modo, evitar complicaciones innecesarias.
El diagrama de la caja de fusibles proporciona información precisa sobre la ubicación de cada fusible, su amperaje y qué circuitos protege. Esto es clave para asegurarte de que el sistema eléctrico se mantenga en buen estado y que puedas resolver problemas rápidamente sin necesidad de recurrir a un mecánico de inmediato.
Es recomendable contar con el manual oficial de John Deere o, en su defecto, buscar un diagrama actualizado en línea. Asegúrate de que el diagrama sea específico para el modelo 317G, ya que otros modelos pueden tener configuraciones de fusibles distintas.

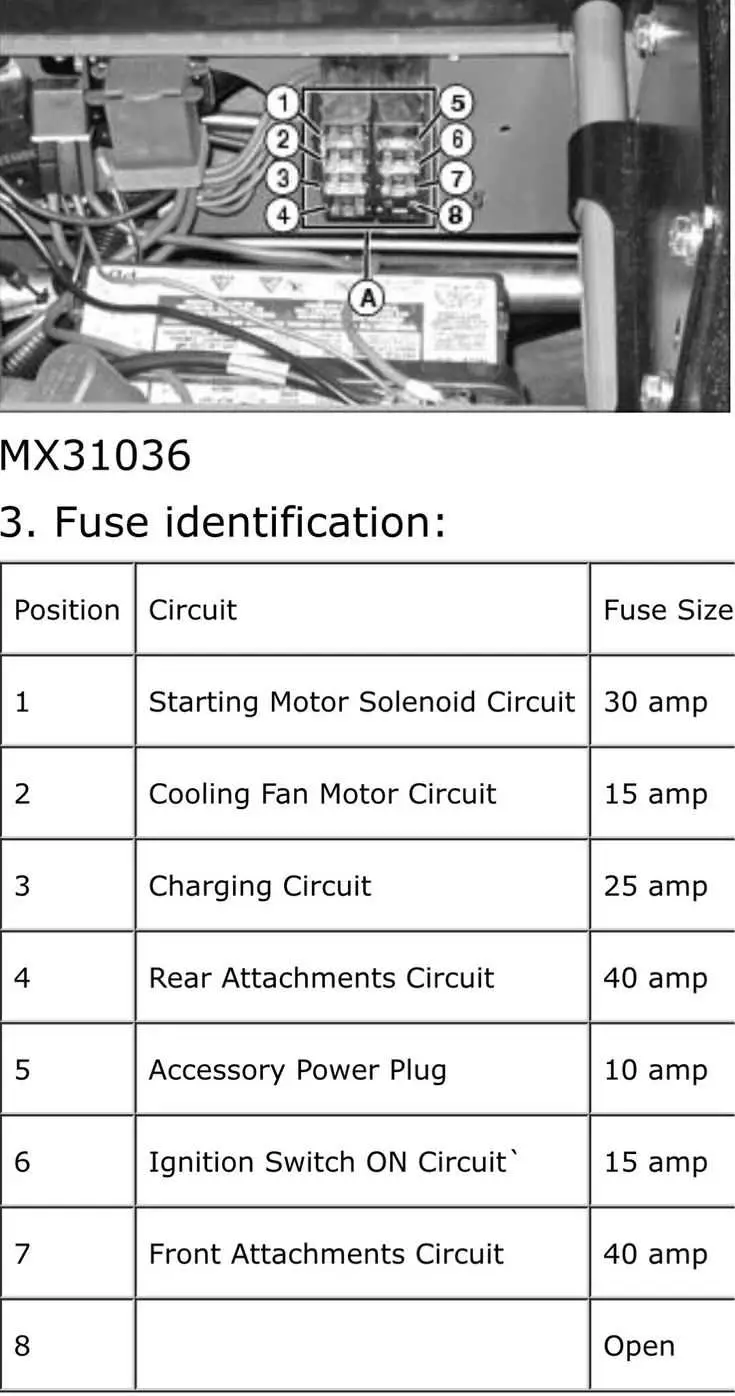

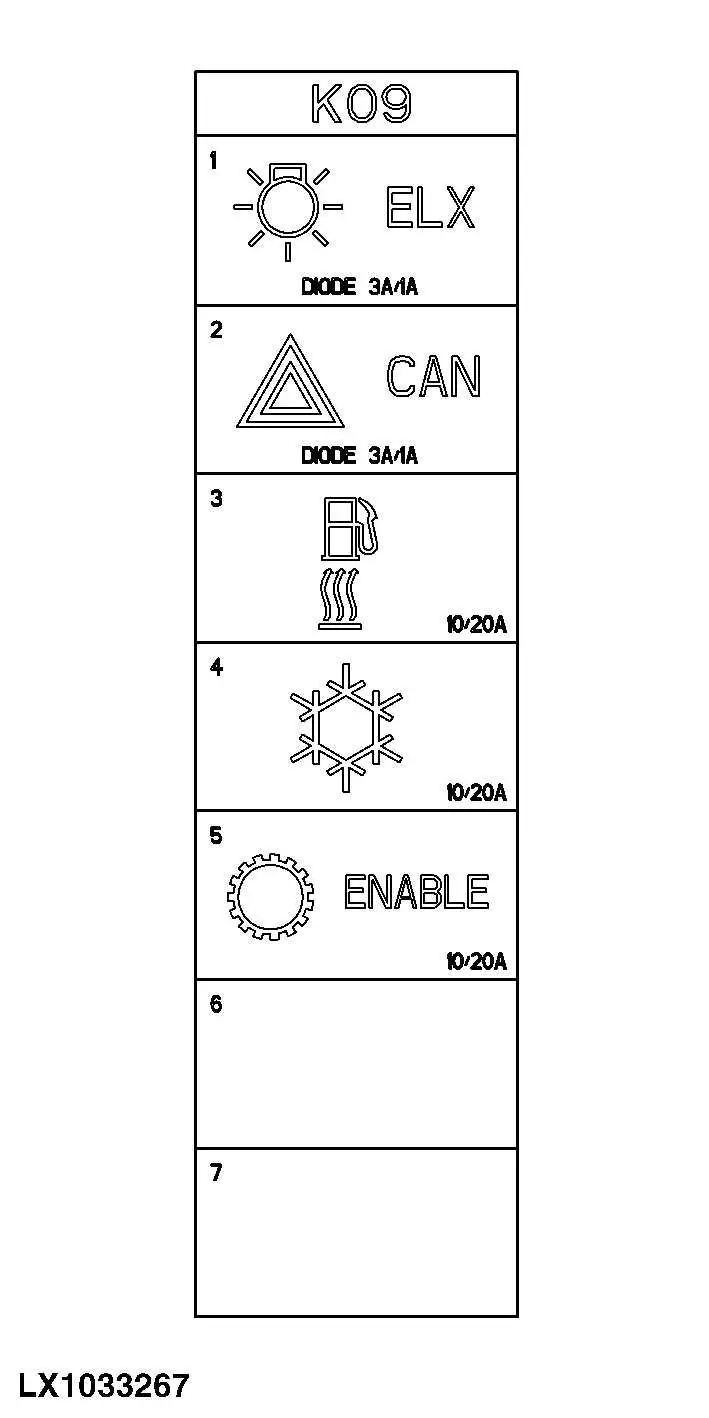

Diagrama de caja de fusibles de John Deere 317G
Para ubicar los fusibles correctos en tu John Deere 317G, consulta el diagrama específico de la caja de fusibles. Este diagrama indica la ubicación exacta de cada fusible, lo que facilita la identificación de los componentes que podrían estar fallando. Asegúrate de revisar el manual de operación para confirmar el tipo y el amperaje de cada fusible, ya que los valores pueden variar según la configuración del equipo.
La caja de fusibles del John Deere 317G se encuentra generalmente en la parte delantera del motor, cerca del compartimento de la batería. Es importante que, antes de manipular los fusibles, apagues el motor y desconectes la batería para evitar cualquier riesgo de cortocircuito. Cada fusible está numerado y asociado a un componente específico del sistema eléctrico del equipo, como el sistema de encendido, luces y otros sistemas vitales para su funcionamiento.
El diagrama también incluye detalles sobre los fusibles de repuesto y cómo reemplazarlos correctamente. Si un fusible se quema, reemplázalo por uno con las mismas especificaciones para evitar daños adicionales. Recuerda siempre verificar si el fusible está realmente dañado antes de reemplazarlo, ya que en algunos casos, el problema puede radicar en otro componente eléctrico.
Una vez que tengas el fusible adecuado, insértalo en el compartimento correspondiente, asegurándote de que quede bien fijado en su lugar. Si no estás seguro de la ubicación de un fusible, puedes usar un multímetro para verificar su continuidad antes de proceder con la sustitución.
La caja de fusibles de este modelo está diseñada para ser accesible y fácil de mantener, pero es fundamental que sigas las instrucciones y precauciones al realizar cualquier revisión o mantenimiento. Un uso adecuado del diagrama te permitirá ahorrar tiempo y asegurar el funcionamiento óptimo de tu equipo.
Ubicación y funciones de los fusibles en la caja de fusibles del John Deere 317G
Los fusibles en la caja de fusibles del John Deere 317G se encuentran ubicados en un panel accesible, cerca del motor, en el lado izquierdo de la máquina. Esta caja protege los circuitos eléctricos esenciales del equipo, asegurando que los componentes como el sistema de encendido, las luces y otros sistemas electrónicos reciban protección contra sobrecargas o cortocircuitos.
Cada fusible está numerado, y su función varía dependiendo del componente que protege. Por ejemplo, los fusibles de bajo amperaje suelen ser responsables de la protección de los sistemas de luces y señales, mientras que los de mayor amperaje protegen componentes más críticos, como el motor y el sistema hidráulico. Es importante revisar el manual del usuario para identificar el valor exacto de cada fusible y asegurarse de que se reemplaza por uno de la misma capacidad para evitar daños adicionales.
Los fusibles pueden fallar por diversas razones, como el uso excesivo o el desgaste. Si se presenta un fallo en un sistema eléctrico, la inspección de la caja de fusibles debe ser lo primero. Si un fusible está fundido, se debe sustituir por uno nuevo. Para facilitar la tarea, la caja de fusibles está etiquetada con los números de los fusibles y su función correspondiente. Esto permite identificar rápidamente qué fusible corresponde a cada parte del sistema, minimizando el tiempo de reparación.
En caso de que varios fusibles se fundan al mismo tiempo, puede ser señal de un problema más grave, como un cortocircuito. En tal situación, se debe realizar una inspección más profunda del sistema eléctrico para evitar daños adicionales.
Identificación de los fusibles específicos para el sistema eléctrico del John Deere 317G
Para identificar los fusibles del sistema eléctrico en un John Deere 317G, consulta el diagrama de la caja de fusibles ubicado en el manual del operador. Cada fusible está claramente marcado con números y descripciones de las funciones que protege.
El fusible principal de 20 amperios se encarga de la alimentación general del sistema eléctrico. Si experimentas problemas con la falta de corriente, revisa este fusible primero. En el caso de fallas en los componentes específicos, como la bomba hidráulica o el sistema de encendido, asegúrate de verificar los fusibles relacionados, que suelen estar claramente etiquetados en la caja.
Para un diagnóstico más preciso, usa un multímetro y mide la continuidad de los fusibles. Si algún fusible muestra falta de continuidad, sustitúyelo por uno del mismo amperaje para evitar daños en el sistema eléctrico.
Si no encuentras un fusible adecuado en el diagrama, verifica los recambios recomendados por el fabricante, ya que pueden variar según la región o la versión del modelo.
Pasos para reemplazar un fusible defectuoso en el John Deere 317G
Para reemplazar un fusible defectuoso en el John Deere 317G, sigue estos pasos:
- Ubica la caja de fusibles: La caja de fusibles se encuentra generalmente en el panel de acceso delantero o lateral, cerca del motor. Consulta el manual del operador para confirmar la ubicación exacta.
- Apaga el motor: Antes de realizar cualquier trabajo eléctrico, asegúrate de que el motor esté apagado y la llave esté fuera del contacto para evitar accidentes.
- Abre la caja de fusibles: Usa las herramientas adecuadas para abrir la tapa de la caja de fusibles. Ten cuidado de no dañar los componentes circundantes.
- Identifica el fusible defectuoso: Utiliza el diagrama de fusibles impreso en la tapa de la caja o en el manual para encontrar el fusible que necesita ser reemplazado. Los fusibles defectuosos suelen tener el filamento roto o quemado.
- Extrae el fusible dañado: Usa unas pinzas o una herramienta especializada para sacar el fusible dañado. Si está muy pegado, mueve suavemente para evitar dañar otros fusibles.
- Reemplaza el fusible: Inserta un fusible nuevo con las mismas especificaciones (amperaje y tipo). Asegúrate de que esté bien colocado para evitar contactos flojos.
- Cierra la caja de fusibles: Una vez reemplazado el fusible, cierra la caja de fusibles y asegúrate de que la tapa esté bien asegurada.
- Prueba el sistema: Vuelve a encender el motor y prueba el sistema eléctrico para asegurarte de que el problema esté resuelto y que todo funcione correctamente.
Es importante revisar regularmente los fusibles para evitar problemas mayores en el sistema eléctrico del John Deere 317G.
