Para reparar o realizar mantenimiento en el sistema PTO del John Deere 316, contar con un diagrama de cableado claro es fundamental. Este diagrama te ayudará a identificar correctamente cada componente y conexión, asegurando que todo funcione de manera adecuada.
El cableado del PTO incluye varios elementos esenciales, como el interruptor de encendido, el solenoide y el motor. Asegúrate de verificar la conexión de cada uno de estos componentes con el motor y la batería del tractor para evitar fallos o mal funcionamiento.
Es crucial seguir el diagrama paso a paso, garantizando que cada cable esté correctamente conectado a su respectiva terminal. Verifica la integridad de los cables antes de realizar cualquier conexión, ya que un cable dañado podría causar cortocircuitos o fallos en el sistema.
Si encuentras que el diagrama es difícil de interpretar, existen versiones simplificadas o guías paso a paso disponibles en línea que podrían facilitarte el proceso. Además, consultar el manual del usuario del John Deere 316 puede ofrecer información adicional sobre cómo mantener y revisar el sistema PTO de manera más eficiente.

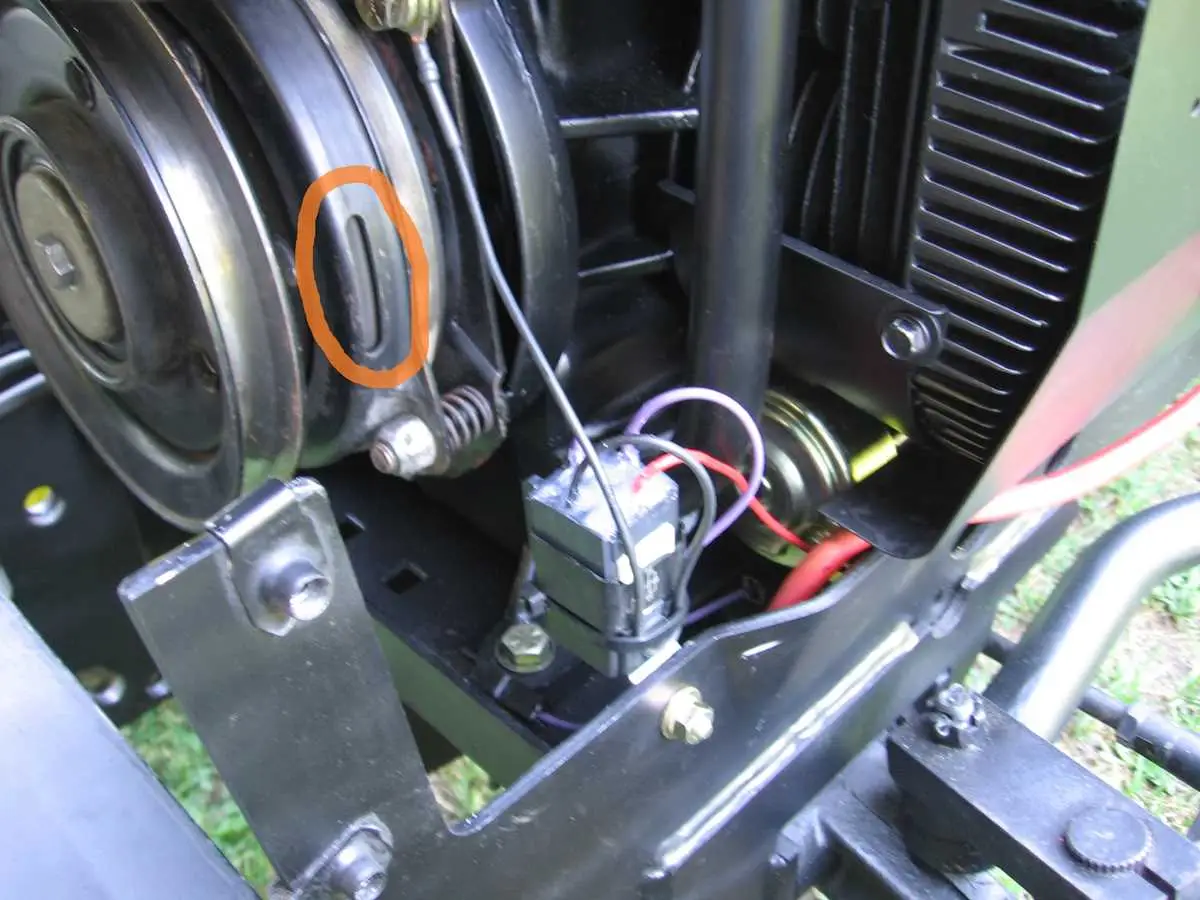

Diagrama de cableado PTO de John Deere 316
Conecta correctamente el interruptor de PTO para asegurar el funcionamiento del sistema. El conector debe ser instalado entre el interruptor y el motor para que el PTO se active cuando se encienda el motor. Asegúrate de que los cables estén firmemente conectados y no presenten signos de desgaste o daño.
El cable principal que lleva corriente al PTO está conectado al regulador de voltaje y debe tener una protección adecuada para evitar cortocircuitos. Verifica que el cable de tierra esté correctamente fijado al chasis del tractor, ya que un mal contacto puede interrumpir la conexión.
Revisa que el interruptor de PTO esté operando correctamente. Si el PTO no se enciende, puede ser debido a un mal contacto en el interruptor o un fusible quemado. El fusible debe ser de 20 amperios, el cual se encuentra cerca del panel de control.
El diagrama también muestra cómo se conecta el cable de alimentación a la caja de cambios. Asegúrate de que el cable esté bien asegurado en su lugar para evitar desconexiones durante la operación del tractor.
Comprueba la resistencia del sistema de cables. Si detectas alguna irregularidad, como un cable suelto o una conexión floja, reemplázalo o ajústalo para garantizar el funcionamiento seguro del PTO. Es fundamental realizar inspecciones periódicas para evitar fallos en el sistema.
Cómo identificar los componentes del sistema PTO en el John Deere 316
El sistema PTO (Power Take-Off) en el John Deere 316 es una parte clave para accionar implementos y accesorios. Para garantizar que todo funcione correctamente, es necesario identificar sus componentes principales. Aquí te explicamos cómo hacerlo paso a paso.
- Conector PTO: Es el punto de conexión para los accesorios que requieren energía. Se encuentra en la parte trasera del tractor, cerca del eje de transmisión. Verifica que el conector esté libre de desgaste o daños visibles.
- Interruptor de encendido: El interruptor en el tablero controla la activación del PTO. Si el interruptor no responde al intentar activarlo, puede estar defectuoso. Comprueba las conexiones eléctricas detrás del interruptor para detectar posibles fallos.
- Relé de PTO: Este componente es crucial para el encendido del sistema. Se ubica cerca de la batería o en la caja de fusibles. Si el PTO no enciende, el relé podría estar dañado o mal conectado.
- Correa del PTO: La correa transfiere la potencia desde el motor al eje de salida. Asegúrate de que la correa esté en buenas condiciones, sin grietas ni deslizamientos, y ajustada correctamente.
- Eje de PTO: Este eje transfiere la energía del motor al implemento. Si ves alguna señal de torsión o desgaste, es recomendable revisarlo para evitar que se dañe o cause fallos en el funcionamiento.
Al identificar y mantener estos componentes en buen estado, se garantiza que el sistema PTO funcione correctamente y sin interrupciones. Mantente atento a cualquier irregularidad en la operación, ya que puede indicar la necesidad de una revisión o reparación de alguno de estos elementos.
Pasos para realizar la conexión adecuada del cableado PTO en el John Deere 316
Primero, asegúrate de tener el manual de servicio a mano y desconecta la batería del tractor para evitar accidentes. El PTO está ubicado en la parte trasera del tractor, donde deberás conectar los cables correctamente para evitar fallos en el sistema.
Revisa el diagrama del cableado PTO específico para el John Deere 316, prestando atención a los colores y ubicaciones de los terminales. El cable principal del PTO debe estar conectado al interruptor de encendido, mientras que el cable de tierra debe estar bien fijado al chasis.
Conecta el cable positivo del PTO al conector correspondiente, asegurándote de que esté bien apretado para evitar contactos sueltos. Verifica también que los cables no tengan daños visibles. Si encuentras alguna anomalía, reemplázalos antes de continuar.
Una vez conectados los cables, revisa que no haya interferencias en la movilidad del PTO. Ajusta los terminales para que no estén en contacto con superficies metálicas que puedan causar cortocircuitos.
Por último, reconecta la batería y realiza una prueba de funcionamiento. Enciende el motor y activa el PTO desde la cabina. Si todo está en su lugar, el sistema debería funcionar correctamente sin interrupciones.
Solución de problemas comunes en el sistema de cableado PTO del John Deere 316
Si el PTO del John Deere 316 no enciende o no funciona correctamente, verifica primero el interruptor de encendido. Asegúrate de que esté completamente en la posición “on”. Si el interruptor está dañado o no hace buen contacto, reemplázalo.
Revise los fusibles. Un fusible quemado puede cortar el flujo eléctrico al sistema PTO. Localiza la caja de fusibles y comprueba si hay fusibles rotos o quemados. Reemplaza cualquier fusible defectuoso con el adecuado según las especificaciones del fabricante.
Examina los cables del PTO. Asegúrate de que no haya cables pelados, rotos o sueltos. Cualquier cable dañado puede causar un mal funcionamiento del sistema. Usa un multímetro para verificar la continuidad en los cables y repara o reemplaza según sea necesario.
Verifica el conector del interruptor de seguridad. Un mal contacto en el conector del interruptor puede impedir que el PTO funcione. Limpia el conector y asegúrate de que esté bien conectado. Si está corroído, límpialo con un limpiador de contactos eléctricos.
Inspecciona el relé del PTO. Si el relé está defectuoso, el sistema no recibirá energía. Sustituye el relé si encuentras algún signo de daño o desgaste.
Si todo parece estar en orden pero el PTO aún no funciona, revisa el interruptor de la caja de engranajes. Un interruptor defectuoso puede evitar que el PTO se active. Reemplaza este interruptor si es necesario.
Finalmente, asegúrate de que la batería esté cargada. Un voltaje bajo puede impedir el funcionamiento adecuado del PTO. Si es necesario, carga la batería y verifica nuevamente.
