Verifica el recorrido de la correa antes de realizar cualquier ajuste. La correa conecta directamente el motor con las cuchillas y la transmisión, por lo que un montaje incorrecto puede causar desgaste prematuro o fallos en el corte. Mantén la tensión adecuada usando el tensor incorporado y asegúrate de que la correa esté alineada con todas las poleas.
Identifica cada polea según su función. La polea del motor impulsa la correa principal, mientras que la polea intermedia dirige la fuerza hacia las cuchillas. Observa el diagrama para distinguir las poleas de la transmisión de las de la cuchilla; esto ayuda a evitar que la correa se desplace o se deslice durante el funcionamiento.
Reemplaza la correa si notas grietas o desgaste. Las correas de goma pierden flexibilidad con el tiempo, y un deslizamiento durante el uso puede dañar tanto el motor como la transmisión. Utiliza únicamente repuestos compatibles con el modelo 314 para mantener la integridad del sistema.
Aplica lubricante ligero en los puntos de contacto metálicos. Aunque la correa en sí no requiere aceite, las poleas giratorias y los tensores se benefician de un mantenimiento mínimo para reducir la fricción y prolongar la vida útil del conjunto. Consulta el diagrama para localizar los puntos críticos sin desmontar innecesariamente el equipo.

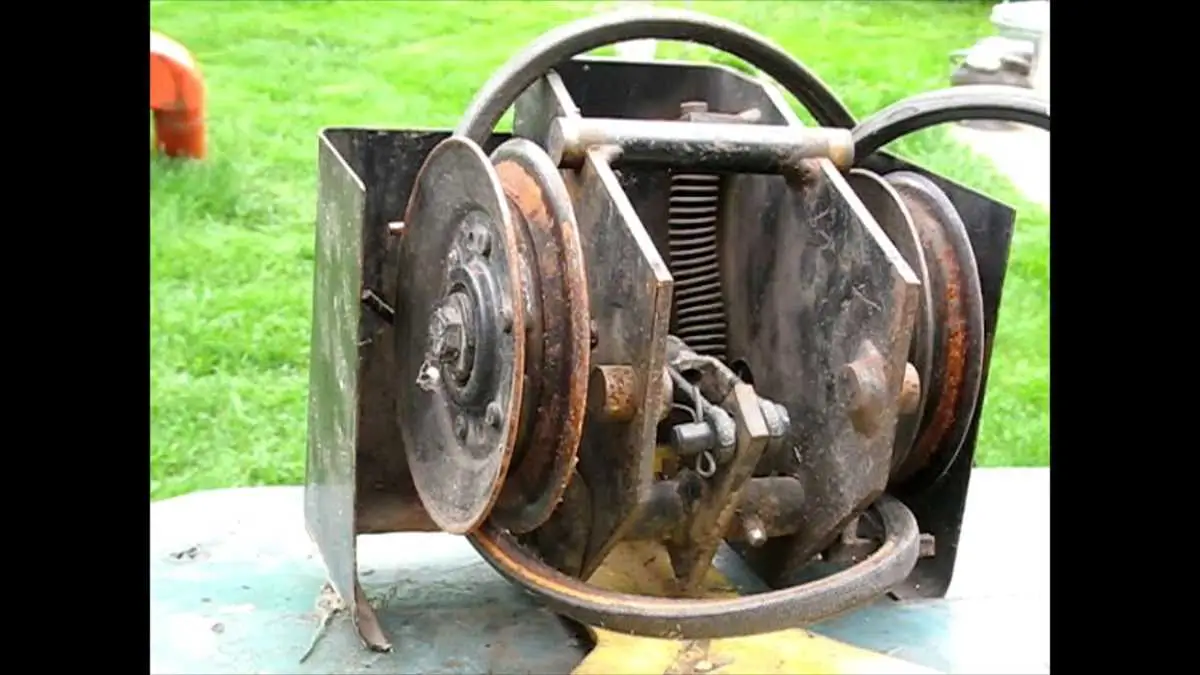

John Deere 314 Mower Mule: Diagrama de Correas
Ubica la correa principal que conecta el motor con la transmisión del John Deere 314 Mule siguiendo el diagrama específico de la máquina. Asegúrate de que la correa esté colocada correctamente sobre las poleas de la plataforma de corte y la polea loca para evitar deslizamientos.
Verifica la tensión de cada correa antes de encender el motor. La correa del corte debe permitir un movimiento suave de las cuchillas sin que exista holgura excesiva. Ajusta el tensor según las indicaciones del fabricante para mantener la alineación de todas las poleas.
Inspecciona las poleas y los rodillos por desgaste o acumulación de residuos que puedan afectar la tracción de la correa. Limpia cualquier suciedad y reemplaza piezas dañadas inmediatamente para mantener la eficiencia del sistema.
Reemplaza las correas siguiendo el orden mostrado en el diagrama, asegurando que cada correa nueva tenga la medida exacta. Una correa demasiado corta o larga puede generar sobrecalentamiento del motor o un corte irregular.
Utiliza diagramas visuales específicos del modelo 314 para identificar correctamente cada correa: correa principal, correa del corte, correa de transmisión y correa de dirección. Esto garantiza que las operaciones de mantenimiento sean precisas y seguras.
Guarda el diagrama cerca del área de trabajo para referencias futuras. Consultarlo cada vez que realices ajustes previene errores en la instalación y extiende la vida útil de las correas.
Identificación de las correas y poleas en el diagrama del John Deere 314
Localiza primero la correa principal del cortacésped, que conecta el motor con la polea motriz central. Esta correa suele ser más ancha y resistente que las demás y transmite la potencia directamente al sistema de corte.
Luego, identifica las poleas guía, que desvían la correa hacia las unidades de corte y las ruedas motrices. Estas poleas son generalmente más pequeñas y están marcadas en el diagrama con números consecutivos.
- Correa del motor a la polea motriz: se encuentra en la parte superior central del diagrama.
- Poleas de tensión: mantienen la correa en la posición correcta y permiten ajustar la tensión; están representadas junto a los brazos tensores.
- Poleas de las cuchillas: conectan directamente con la correa principal y transmiten movimiento a los discos de corte.
- Poleas de transmisión a las ruedas: muestran la ruta de la potencia hacia el eje trasero, asegurando que el tractor avance al mismo tiempo que el corte.
Observa las marcas de colores o líneas en el diagrama: normalmente cada correa y polea tiene un código que indica su ubicación y orientación. Esto facilita distinguir entre la correa de corte y la de transmisión a las ruedas.
Revisa el diagrama para detectar tensores móviles y fijos. Los tensores móviles permiten reemplazar la correa sin desmontar otras partes, mientras que los fijos requieren liberar la tensión mediante herramientas específicas.
Al identificar cada elemento, compara las dimensiones indicadas en el diagrama con las piezas físicas del John Deere 314. Esto asegura que las correas encajen correctamente y evita desgastes prematuros.
Finalmente, sigue la ruta marcada en el diagrama desde el motor hasta las ruedas y las cuchillas, comprobando que cada polea esté alineada y que las correas mantengan la tensión adecuada según las indicaciones del fabricante.
Procedimiento para reemplazar la correa del cortacésped John Deere 314
Apaga el motor y desconecta la batería para evitar arranques accidentales. Retira el césped y limpia la zona alrededor de la cubierta de la correa para facilitar el acceso. Afloja los tornillos que sujetan la cubierta del cinturón y retírala con cuidado.
Localiza la correa antigua siguiendo el diagrama de la transmisión de la John Deere 314. Observa el recorrido de la correa alrededor de las poleas del motor y de las cuchillas. Marca o fotografía la ruta antes de retirarla para evitar errores al instalar la nueva.
Afloja el tensor de la correa soltando la tuerca o perno correspondiente. Desliza la correa vieja fuera de las poleas. Compara la correa retirada con la nueva para confirmar que las dimensiones coincidan.
Coloca la correa nueva comenzando por la polea del motor y siguiendo el mismo recorrido que la correa anterior. Asegúrate de que encaje correctamente en todas las ranuras de las poleas. Ajusta el tensor hasta que la correa tenga tensión adecuada, sin quedar demasiado floja ni demasiado apretada.
Vuelve a colocar la cubierta de la correa y asegura los tornillos firmemente. Conecta la batería y realiza un giro de prueba de las cuchillas con el motor apagado para verificar que la correa se mueve correctamente y sin desviaciones.
Arranca el cortacésped y observa su funcionamiento durante unos minutos. Si la correa permanece en su lugar y no genera ruidos extraños, el reemplazo se completó correctamente.
Solución de problemas comunes con la correa de transmisión del John Deere 314
Verifica que la correa no esté desgastada ni agrietada; reemplaza inmediatamente si notas fisuras profundas o bordes deshilachados. Una correa floja provoca deslizamiento y reduce la eficiencia del corte; ajusta la tensión siguiendo las marcas del manual de servicio y utilizando la polea de ajuste adecuada.
Si la correa patina al arrancar el motor, inspecciona las poleas para detectar acumulación de suciedad, óxido o residuos. Limpia con un paño seco y aplica lubricante en los ejes, evitando la superficie de la correa. Asegúrate de que todas las poleas estén alineadas; una desviación mínima puede causar desgaste irregular y ruidos inusuales.
Cuando escuches chirridos persistentes, comprueba la tensión del resorte tensor. Un resorte debilitado requiere reemplazo para mantener la presión correcta sobre la correa. Revisa también los rodillos de guía y reemplaza los que presenten desgaste significativo o deformaciones.
Si la correa se rompe frecuentemente en el mismo punto, inspecciona los bordes de las poleas y los soportes metálicos cercanos; cualquier arista afilada puede cortar la correa. Ajusta las poleas y asegura que no haya contacto indebido con otras partes móviles del chasis.
Evita operar el tractor con la correa contaminada por aceite o grasa. Limpia cualquier residuo con desengrasante y seca completamente antes de reinstalar. Esto mejora la tracción de la correa y prolonga su vida útil, garantizando un funcionamiento estable de la transmisión.
