Para garantizar el correcto funcionamiento de tu máquina John Deere 310SG, es fundamental comprender su diagrama de cableado. Este diagrama te ayudará a identificar y conectar los componentes eléctricos de forma precisa, evitando errores que puedan afectar el rendimiento o incluso dañar partes importantes del sistema eléctrico.
Antes de comenzar, revisa las conexiones principales que incluyen el motor, el sistema de arranque y los interruptores de seguridad. Es importante asegurarte de que cada cable esté correctamente posicionado según lo indicado en el diagrama, ya que una mala conexión puede provocar fallos en el sistema de arranque o cortocircuitos.
Una recomendación clave es seguir el diagrama paso a paso. Si alguna parte del diagrama no está clara o si necesitas mayor información sobre un componente específico, consulta el manual del operador para obtener detalles adicionales sobre las conexiones y los voltajes recomendados.
El mantenimiento regular del sistema eléctrico, como revisar las conexiones a tierra y las terminales de batería, puede prevenir futuros problemas. Asegúrate de utilizar cables de calidad y de reemplazar aquellos que muestren signos de desgaste o corrosión.

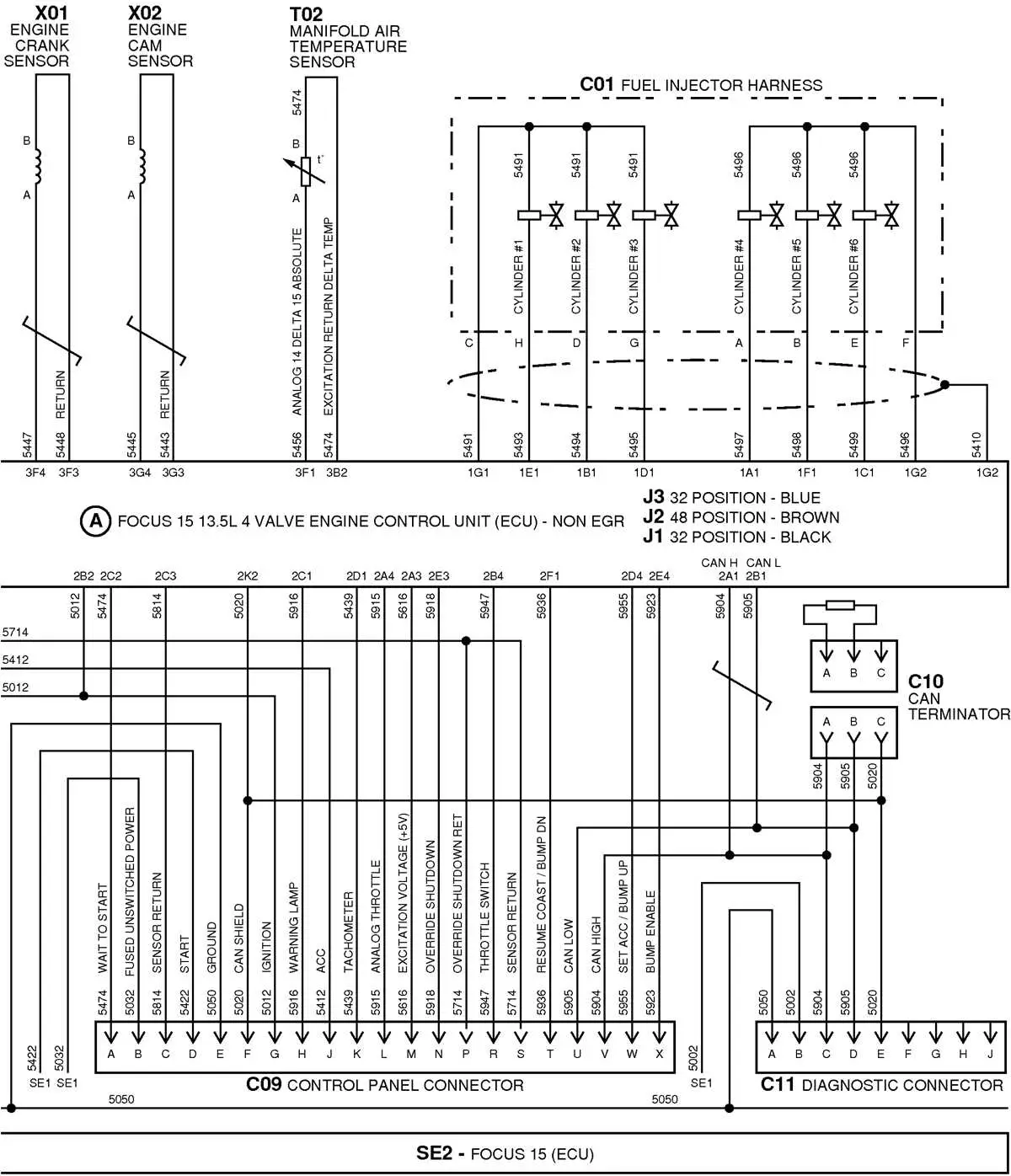

Diagrama de cableado John Deere 310SG
El diagrama de cableado del John Deere 310SG es una herramienta clave para realizar reparaciones y mantenimientos adecuados en este modelo. Para garantizar que los componentes eléctricos estén conectados correctamente, sigue las pautas y conexiones detalladas en el diagrama.

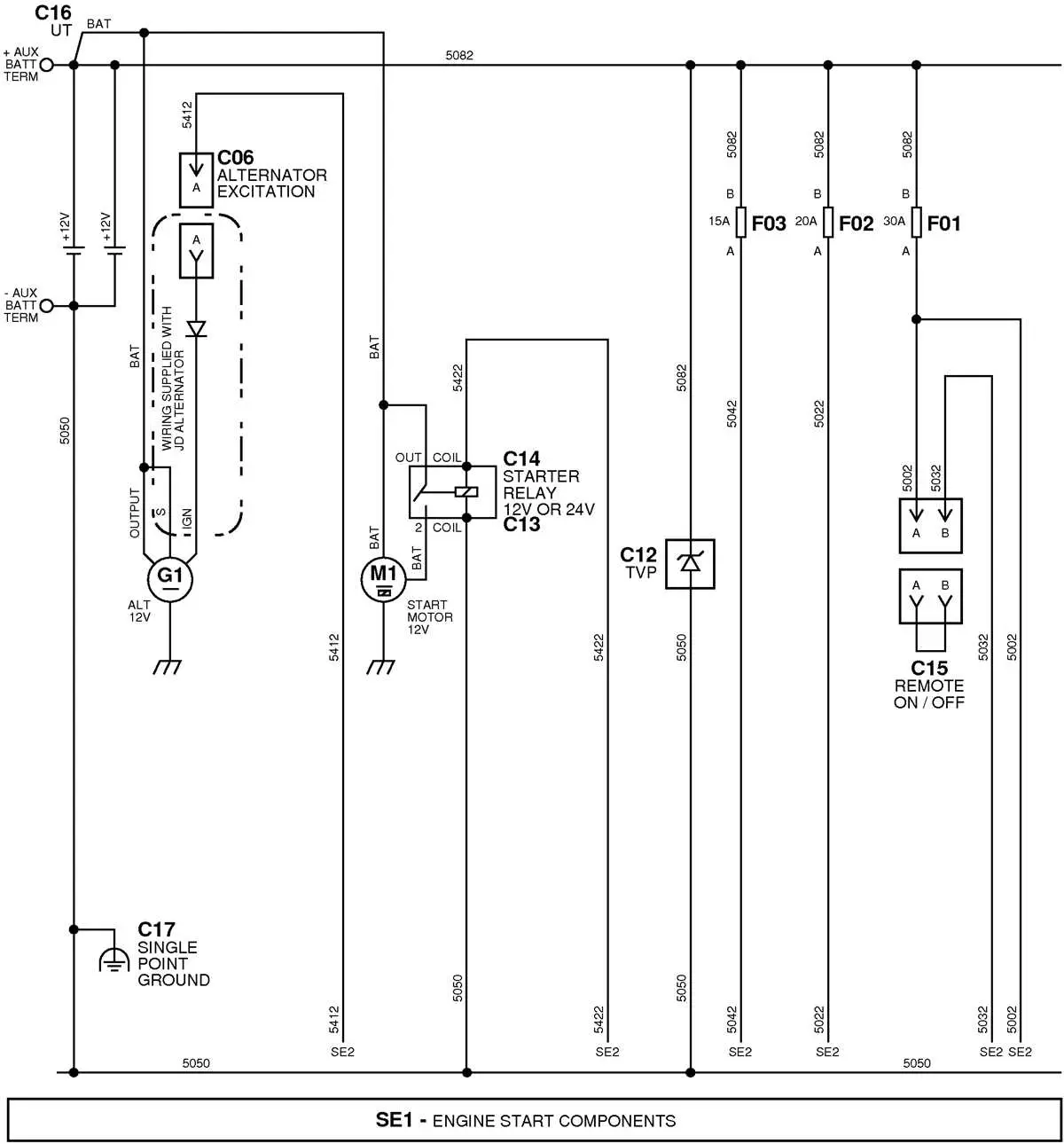

Para facilitar el trabajo, asegúrate de contar con las herramientas adecuadas, como un multímetro y un destornillador aislado, para evitar posibles cortocircuitos al manipular el sistema eléctrico. El diagrama muestra las conexiones de los cables para el arranque del motor, la iluminación, los sistemas hidráulicos y el panel de control.
- Conexión del alternador: Asegúrate de que el cable positivo del alternador esté bien conectado a la batería, y el cable negativo esté a tierra.
- Relé de arranque: Verifica que el relé de arranque esté en buen estado y que todos los cables estén firmemente conectados a sus terminales.
- Sistema de luces: Revisa las conexiones de los cables de las luces del frente y traseras para garantizar una distribución de energía correcta a todas las unidades.
- Interruptor de encendido: El diagrama debe indicar la correcta ubicación de los cables que van del interruptor de encendido al sistema de arranque, así como al sistema de monitoreo de batería.
Cuando sigas el diagrama, asegúrate de revisar cada componente individualmente. Si un cable parece dañado o desgastado, es recomendable reemplazarlo inmediatamente para evitar fallos mayores. Además, realiza pruebas continuas con el multímetro para verificar la continuidad de cada circuito después de realizar las conexiones.
Al trabajar en el sistema eléctrico de tu John Deere 310SG, asegúrate de que todos los cables estén bien aislados y que no haya posibles cortocircuitos. La seguridad es fundamental al realizar trabajos con electricidad, así que no dudes en desconectar la batería antes de cualquier intervención.
Conexión y funciones principales del sistema eléctrico
El sistema eléctrico del John Deere 310SG es fundamental para el correcto funcionamiento del equipo. Asegúrate de revisar los cables que conectan la batería, el alternador y el motor. Estos son los componentes principales que permiten el arranque y el suministro de energía a los sistemas del tractor.
Para asegurar una conexión adecuada, verifica que los cables estén firmemente conectados y sin signos de desgaste o corrosión. La batería debe estar completamente cargada y en buen estado para evitar fallos en el encendido. Si encuentras cables flojos, con grietas o corroídos, es recomendable reemplazarlos inmediatamente.
El alternador regula la carga de la batería, asegurando que siempre haya energía suficiente para los sistemas eléctricos del tractor. Asegúrate de que el alternador funcione correctamente revisando la salida de voltaje. Una lectura de voltaje baja podría indicar un problema con el alternador o la correa que lo conecta al motor.
Los interruptores de encendido y las conexiones de fusibles también juegan un papel clave. Asegúrate de que los fusibles estén en buen estado y reemplázalos si es necesario. El mal funcionamiento de los fusibles puede causar la desconexión de sistemas importantes como luces, sensores y otros dispositivos eléctricos.
Revisa las conexiones de tierra para evitar problemas de funcionamiento eléctrico. La conexión a tierra debe ser segura y estar libre de óxido. Si la tierra no está bien conectada, puede causar fallos en los sistemas eléctricos y afectar el rendimiento general del tractor.
Cómo identificar fallos comunes en el cableado
Revisa los fusibles y relés del sistema eléctrico. Los fusibles quemados o los relés defectuosos pueden interrumpir el flujo de corriente y causar fallos en los componentes eléctricos. Cambia cualquier fusible que esté quemado por uno del mismo valor de amperaje.
Inspecciona los cables visibles. Los cables desgastados o dañados pueden estar causando cortocircuitos o pérdida de señal. Asegúrate de que no haya cables pelados ni en contacto con superficies metálicas. Si encuentras cables dañados, reemplázalos o usa cinta aislante para evitar el contacto con otras partes del vehículo.
Verifica las conexiones. Las conexiones flojas o corroídas pueden impedir el paso adecuado de corriente. Limpia cualquier terminal de la batería o conector que muestre signos de corrosión. Usa un limpiador de contactos eléctricos y asegúrate de que las conexiones estén firmemente ajustadas.
Comprueba el interruptor de encendido. Un fallo en el interruptor puede provocar que el sistema eléctrico no se active correctamente. Si no hay corriente en los componentes al intentar arrancar el equipo, revisa el interruptor de encendido y su cableado.
Revisa el sistema de tierra. La falta de una buena conexión a tierra puede provocar múltiples fallos eléctricos. Asegúrate de que los cables de tierra estén correctamente conectados y sin óxido ni corrosión. Si la conexión está suelta, apretarla puede solucionar muchos problemas.
Examina los componentes individuales. Si los fallos se limitan a un área específica del sistema, revisa los componentes como el alternador, el motor de arranque o los sensores. A menudo, el cableado defectuoso o los componentes dañados son la causa de los fallos localizados.
Pasos para realizar reparaciones o reemplazos en el cableado
Desconecta la batería antes de comenzar cualquier reparación para evitar riesgos de cortocircuitos. Asegúrate de contar con las herramientas adecuadas, como alicates, destornilladores y cinta aislante de calidad.
Inspecciona visualmente el cableado en busca de cables pelados, quemados o desgastados. Si encuentras daños, corta la parte afectada y pela el extremo del cable para realizar la conexión correctamente.
Si el cable necesita ser reemplazado por completo, corta el cable dañado y asegúrate de utilizar un cable de similar calibre y resistencia. Realiza las conexiones con precisión utilizando conectores de calidad. Asegúrate de que estén firmemente aisladas para evitar cortocircuitos futuros.
Verifica el estado de los fusibles y reemplázalos si es necesario. Los fusibles defectuosos pueden causar fallos en el sistema eléctrico del tractor. Utiliza fusibles del mismo amperaje que los originales para evitar sobrecargas.
Realiza una prueba de funcionamiento conectando la batería y comprobando que todos los componentes eléctricos estén operando correctamente. Revisa las conexiones y asegúrate de que no haya cables sueltos o mal conectados.
Finalmente, asegúrate de que todo el sistema de cableado esté bien asegurado y protegido contra la humedad y el desgaste. Utiliza fundas o cubiertas para proteger los cables expuestos y evitar daños adicionales.
