Consulta el diagrama de piezas de la John Deere 310SG para identificar rápidamente componentes críticos como el brazo, el cucharón y el sistema hidráulico. Tener a mano el esquema completo facilita la reparación y el reemplazo de piezas sin errores.
Verifica cada número de pieza en el diagrama antes de realizar pedidos. Esto evita confusiones con componentes similares y garantiza compatibilidad total con tu retroexcavadora.
El diagrama también muestra la disposición de mangueras, cilindros y conexiones, permitiendo un mantenimiento más seguro y ordenado. Utiliza referencias visuales para ubicar partes internas que no se ven a simple vista.
Al trabajar con piezas de desgaste como las cuchillas o las articulaciones, sigue las indicaciones del diagrama para desmontar y montar correctamente cada elemento. Esto reduce riesgos de daños y prolonga la vida útil de los componentes.
Para reemplazos frecuentes, guarda una copia del diagrama cerca de tu área de trabajo. Comparar el estado real con el esquema ayuda a detectar desgaste, fugas o piezas mal instaladas antes de que afecten la operación.
John Deere 310SG Backhoe: Diagrama de Piezas
Consulta el diagrama de piezas del John Deere 310SG Backhoe para identificar rápidamente cada componente y su ubicación. El diagrama detalla el brazo, el balancín, la cuchara, los cilindros hidráulicos y los sistemas de acoplamiento.
Verifica las referencias numéricas en el esquema para localizar piezas como el motor hidráulico, la bomba de aceite y los filtros de línea. Esto facilita pedidos precisos y reduce errores al reemplazar piezas.
Utiliza el diagrama para planificar el mantenimiento. Por ejemplo, al desmontar la cuchara, sigue la secuencia indicada para no dañar los pasadores ni las articulaciones. Cada componente principal tiene indicaciones de torque y posiciones recomendadas.
El esquema incluye piezas de desgaste frecuente como sellos, rodamientos y mangueras. Identifica estas partes y revisa su estado antes de operarlas para evitar fugas y pérdida de presión hidráulica.
Combina el diagrama con el manual de servicio para comparar piezas nuevas y originales, asegurando compatibilidad con el sistema hidráulico y eléctrico. Esto optimiza la durabilidad y rendimiento del equipo.
Localización y nombres de las piezas principales del backhoe

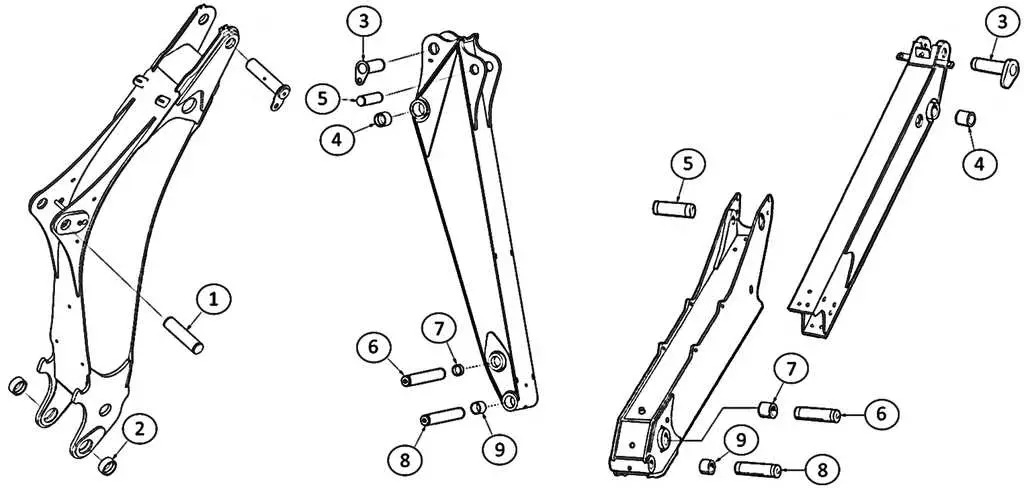

Identifica rápidamente las piezas clave del John Deere 310SG usando el diagrama de referencia. La pluma (boom) conecta la base del backhoe con el brazo (dipper stick), permitiendo extender la excavadora hacia el área de trabajo. El cucharón (bucket) se fija al extremo del brazo y se utiliza para cavar y cargar materiales.

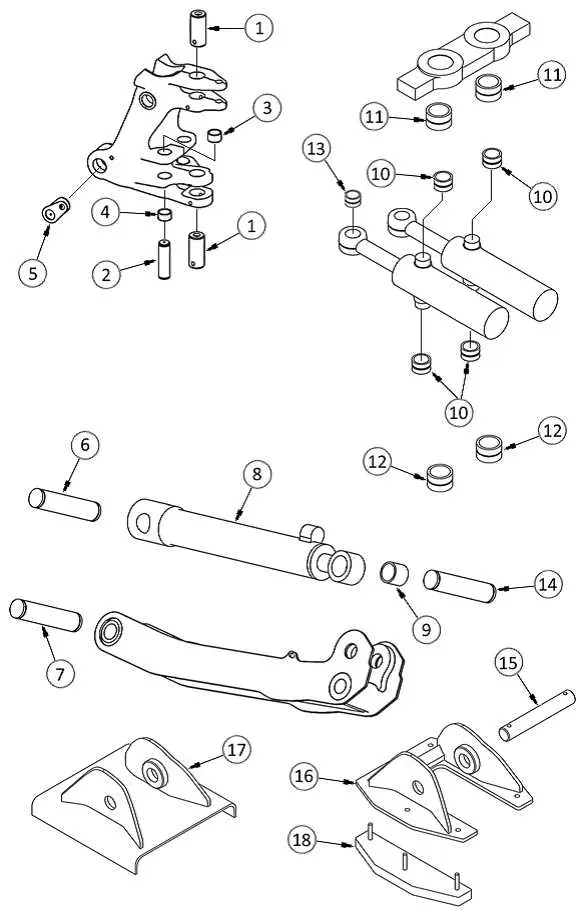

Las articulaciones principales incluyen el cilindro de elevación de la pluma y el cilindro del brazo, responsables del movimiento vertical y del alcance. Cada cilindro se conecta mediante pasadores y bujes que facilitan el giro sin desgaste prematuro.
La estructura base del backhoe se encuentra sobre el chasis del tractor, donde se localizan el asiento del operador y los controles hidráulicos. Las mangueras hidráulicas principales recorren la pluma y el brazo, conectando los cilindros a la bomba hidráulica ubicada en la base.
El contrapeso trasero equilibra la máquina durante la excavación. Los estabilizadores laterales, situados a ambos lados del chasis, proporcionan soporte adicional al detenerse sobre terrenos irregulares. Cada pieza tiene su posición exacta en el diagrama, lo que facilita la identificación y el mantenimiento preventivo.
Consulta el diagrama para ubicar con precisión los pasadores, bujes, cilindros y conexiones hidráulicas, asegurando que cada componente funcione correctamente y evitando errores durante las reparaciones.
Interpretación del diagrama para mantenimiento y reemplazo de componentes
Identifica inmediatamente el número de pieza en el diagrama y compáralo con la lista de referencia del John Deere 310SG. Esto permite ubicar con precisión cada componente antes de retirarlo o instalar uno nuevo.
Observa la secuencia de ensamblaje indicada en el diagrama. Los diagramas muestran la orientación de piezas críticas como cilindros hidráulicos, válvulas y mangueras, asegurando que cada conexión respete el flujo hidráulico y mecánico.
- Verifica los puntos de fijación de cada componente. Los tornillos y pernos suelen estar numerados según tamaño y torque recomendado.
- Identifica juntas y sellos. Cambiarlas en el orden correcto evita fugas y desgaste prematuro.
- Marca componentes que requieren lubricación antes de ensamblar. Esto incluye pivotes de la pluma, el balancín y el cucharón.
Para reemplazos, sigue esta práctica:
- Desconecta sistemas hidráulicos y descarga la presión para evitar accidentes.
- Retira piezas en el orden inverso al ensamblaje mostrado en el diagrama.
- Inspecciona cada componente por desgaste, grietas o deformaciones antes de reinstalar.
- Coloca piezas nuevas respetando la orientación y el torque especificado en el diagrama.
- Verifica conexiones hidráulicas y eléctricas antes de operar la retroexcavadora.
Usar el diagrama como guía visual reduce errores y asegura que el mantenimiento mantenga la maquinaria en óptimas condiciones. Mantén el diagrama accesible durante todo el proceso para consultar referencias y secuencias sin interrupciones.
Identificación de piezas críticas para el funcionamiento hidráulico
Revise primero el conjunto de la bomba hidráulica: asegúrese de que los sellos, el eje y los engranajes internos estén en condiciones óptimas para mantener la presión necesaria. Examine las válvulas de control; su correcto ajuste garantiza movimientos precisos del brazo y la pluma del retroexcavador.
Inspeccione los cilindros hidráulicos buscando fugas en los pistones y mangueras; cualquier desgaste puede reducir la fuerza de excavación y provocar fallos operativos. Las mangueras de alta presión deben estar libres de grietas y abultamientos; sustituya inmediatamente las dañadas para evitar accidentes.
Verifique los filtros hidráulicos y el nivel de aceite regularmente. La obstrucción de filtros altera el flujo y provoca un desgaste prematuro de los componentes internos. Mantenga registros de mantenimiento para detectar patrones de desgaste en bombas, válvulas y cilindros.
Use el diagrama de piezas de John Deere 310SG para identificar correctamente cada componente y su ubicación exacta. Esto facilita reemplazos precisos y reduce el riesgo de instalación incorrecta que pueda comprometer el sistema hidráulico.
Controle los acoplamientos y conectores; cualquier fuga o aflojamiento puede disminuir la presión y afectar la operación de la retroexcavadora. Combine inspección visual con pruebas de presión para asegurar un rendimiento constante en todas las funciones hidráulicas.
