Consulta el diagrama de cableado del John Deere 310A antes de cualquier reparación eléctrica. Esta referencia te permite localizar cada conexión, identificar colores de cables y evitar errores que puedan dañar el sistema. Un plano bien interpretado ahorra tiempo y reduce el riesgo de fallos posteriores.
El esquema muestra la disposición de interruptores, fusibles, relés y conexiones principales del tractor. Al seguir el trazado, es posible comprobar continuidad, encontrar cortocircuitos y confirmar que cada componente recibe la corriente adecuada. Esto resulta especialmente útil al reemplazar luces, alternador o batería.
Para aprovechar al máximo el diagrama, mantén a mano una copia limpia y utiliza marcas visibles que te permitan seguir cada línea sin confusión. De este modo, cada reparación se vuelve más clara, precisa y segura, garantizando que el John Deere 310A funcione con fiabilidad en todo momento.

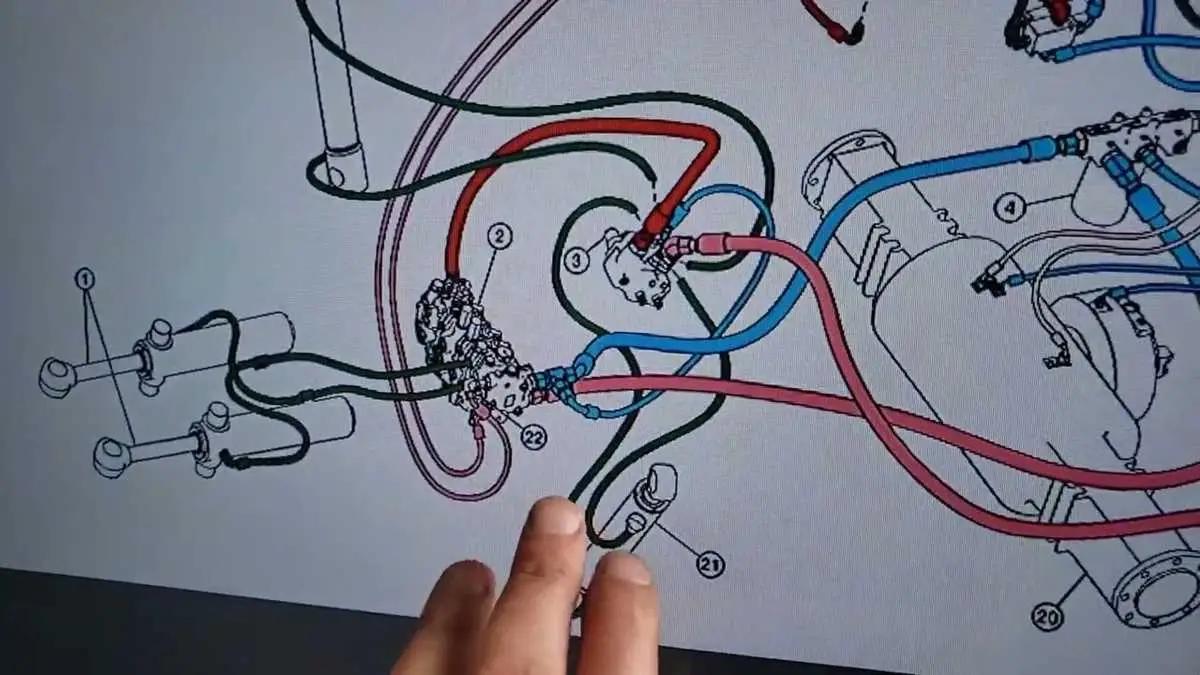

John Deere 310A wiring diagram
Verifica primero el estado del cableado principal que conecta la batería con el interruptor de encendido, ya que un mal contacto allí provoca la mayoría de fallas eléctricas en el John Deere 310A.
Identifica el diagrama original por colores: el cable rojo indica alimentación directa, el negro corresponde a tierra, el amarillo conecta el alternador y el verde distribuye señal hacia luces y tablero. Mantener esta codificación evita confusiones durante reparaciones.
Si el motor no arranca, sigue el circuito desde el interruptor de llave hasta el solenoide de arranque; un punto de ruptura común se encuentra en el conector bajo el tablero. Revisar con multímetro en continuidad permite localizar el tramo defectuoso con rapidez.
Para garantizar una lectura correcta de indicadores, confirma que el regulador de voltaje esté bien conectado al alternador y al sistema de carga. Un cable suelto en esa zona puede provocar fallas intermitentes en el medidor de amperios.
Al reinstalar un arnés, fija los cables con abrazaderas plásticas y evita que rocen contra el chasis metálico. Esto prolonga la vida útil del sistema eléctrico y reduce el riesgo de cortocircuitos.
Ubicación de los fusibles y relés en el sistema eléctrico
Revisa primero el panel principal situado debajo del tablero, en el lado izquierdo del operador. Allí encontrarás fusibles de protección para luces, encendido y accesorios. Cada fusible está marcado con un número de amperaje que debes respetar al reemplazarlo.
Localiza los relés cerca del mismo panel o en un soporte metálico adyacente al conjunto de cables principales. Estos relés controlan funciones como el arranque, el sistema de carga y el ventilador. Al inspeccionarlos, comprueba que los conectores no presenten corrosión ni cables flojos.
Verifica también el compartimiento del motor, donde se ubican algunos relés adicionales vinculados al sistema de arranque y a la alimentación del alternador. Mantén siempre limpia esta zona para evitar falsos contactos.
Si necesitas sustituir un fusible o relé, utiliza repuestos con la misma capacidad indicada en el diagrama eléctrico del John Deere 310A. Un valor distinto puede provocar fallos eléctricos o dañar componentes sensibles.
Interpretación de los símbolos del diagrama de cableado
Identifica primero los símbolos básicos que representan conexiones y componentes eléctricos, ya que su comprensión acelera cualquier reparación del sistema.
- Líneas continuas: muestran el recorrido de los conductores principales. Una línea gruesa suele indicar un cable de mayor capacidad de corriente.
- Puntos negros: señalan uniones entre cables; si las líneas se cruzan sin punto, significa que no existe conexión.
- Interruptores: aparecen como líneas interrumpidas con una bisagra o palanca, indicando si están abiertos o cerrados.
- Fusibles: se representan con un rectángulo pequeño o un óvalo, marcando la protección contra sobrecarga.
- Batería: figura con dos líneas paralelas de diferente longitud; la más larga corresponde al polo positivo.
- Tierra: se dibuja como una serie de líneas horizontales decrecientes; identifica el punto de descarga a masa.
Compara estos símbolos con la leyenda del manual específico del John Deere 310A, ya que cada fabricante puede aplicar ligeras variaciones gráficas. Mantén siempre a la vista esta referencia para evitar confusiones.
Verifica también los colores asociados a los cables, pues suelen acompañar al símbolo para facilitar la localización física del conductor en el vehículo.
Pasos para rastrear un fallo eléctrico usando el esquema
Comienza identificando el componente que no funciona, por ejemplo, el motor de arranque o las luces de trabajo. Localiza en el esquema el símbolo correspondiente y sigue el cableado hasta su punto de alimentación.

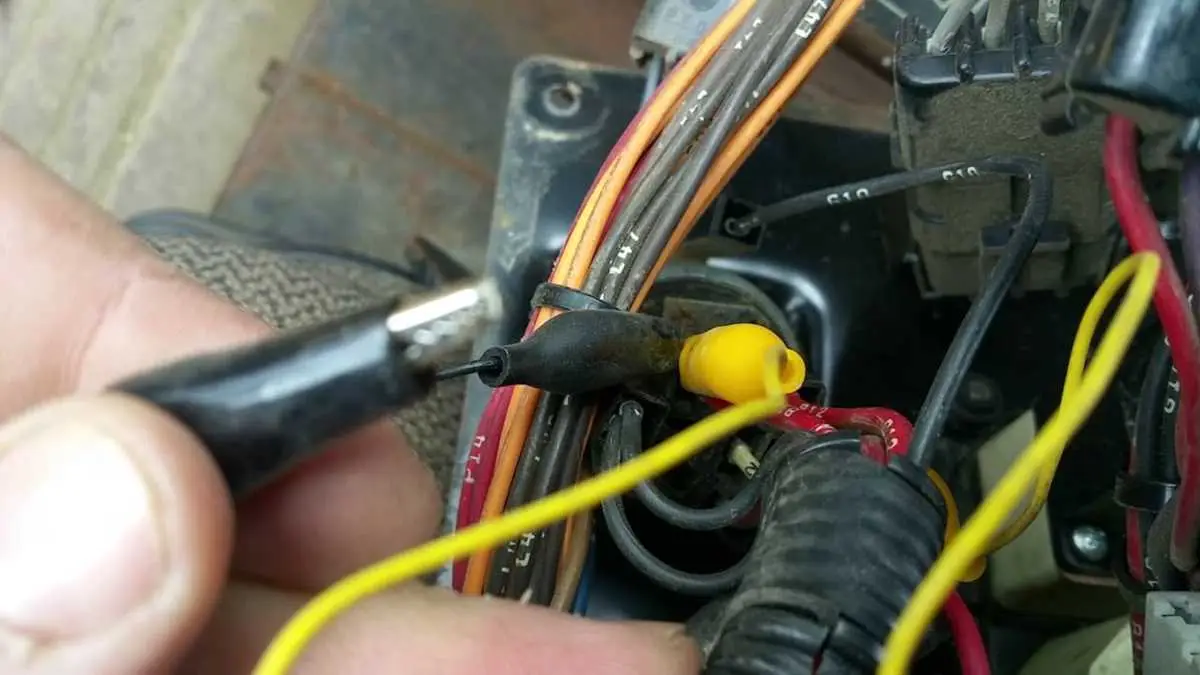

Verifica con un multímetro la tensión en el conector más cercano al componente. Si no hay voltaje, retrocede en el diagrama hacia el siguiente punto de conexión, como fusibles o interruptores, comprobando cada uno.
Presta atención a los códigos de color de los cables, ya que el esquema del John Deere 310A suele usar combinaciones específicas como rojo para positivo y negro para tierra. Usa esta referencia para evitar confusiones al rastrear.
Si detectas caída de tensión, revisa empalmes y terminales señalados en el diagrama. La corrosión o un falso contacto son causas frecuentes. Limpia o sustituye la conexión defectuosa antes de continuar.
Confirma el estado de los fusibles y relés indicados en la ruta eléctrica. El esquema muestra su ubicación y capacidad nominal; reemplaza cualquier elemento dañado respetando los valores indicados.
Al finalizar, repite la prueba de funcionamiento en el componente original. Si recibe voltaje correcto según el esquema y aún no funciona, el fallo está en el propio dispositivo y no en el cableado.
