Consulta el diagrama de combustible del John Deere 310A antes de realizar cualquier ajuste o reparación. Este esquema muestra con claridad la ubicación de la bomba de combustible, filtros, inyectores y las líneas de conexión, lo que facilita identificar fugas o bloqueos rápidamente.
Revisa que todas las conexiones estén firmes y libres de obstrucciones. La bomba de combustible se encuentra generalmente en el lado derecho del motor, y los filtros deben reemplazarse según las horas de operación indicadas en el manual del fabricante. Usar el diagrama permite localizar estos componentes sin desmontar piezas innecesarias.
Si detectas caídas de presión o dificultad en el arranque, sigue las líneas mostradas en el diagrama para verificar cada sección del sistema. Esto incluye revisar válvulas, mangueras y acoplamientos que podrían acumular aire o sedimentos. Mantener un flujo constante asegura un rendimiento estable del motor.
Al trabajar con el combustible, asegúrate de aplicar prácticas seguras y de limpiar cualquier derrame inmediatamente. El diagrama no solo ayuda a ubicar partes, sino que también permite planificar el mantenimiento preventivo de manera más rápida y precisa, reduciendo riesgos de daño o fallas costosas.

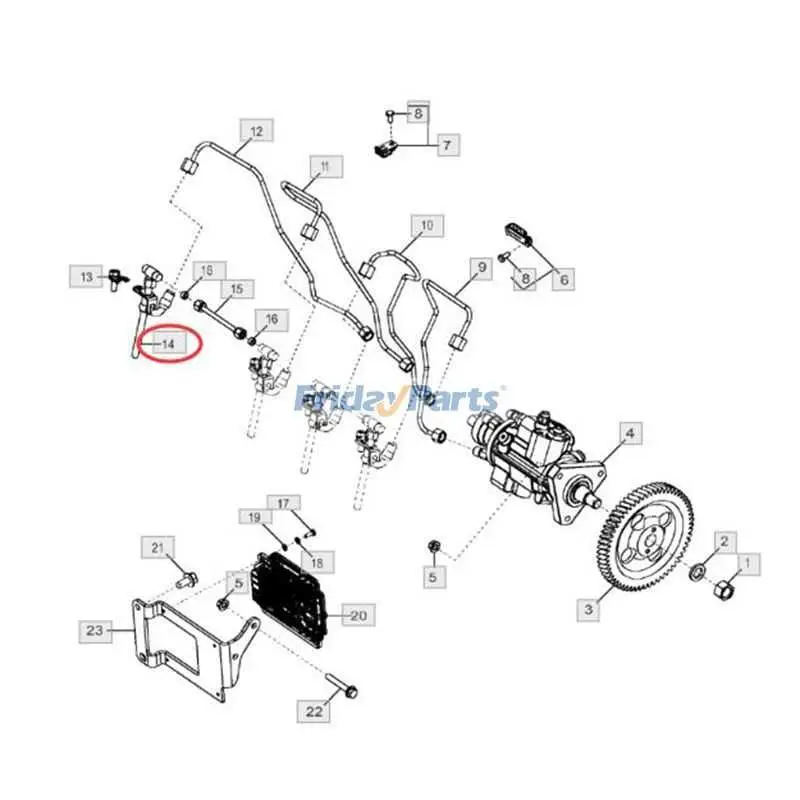

Diagrama de combustible John Deere 310A
Consulta el diagrama de combustible para identificar rápidamente la ubicación de la bomba, filtros y líneas de inyección. La bomba de alimentación se conecta directamente al tanque mediante la línea principal de combustible de 5/16″, asegurando un flujo constante sin restricciones. Los filtros de sedimento y de alta presión se deben colocar en serie: primero el de sedimento cerca del tanque, luego el de alta presión antes del inyector.
Las líneas de retorno están claramente indicadas en el diagrama con flechas que muestran la dirección hacia el tanque. Para mantenimiento, marca cada conexión con cinta de colores para evitar errores al reinstalar las mangueras. Observa que los inyectores están numerados del 1 al 4; conecta cada línea de presión a su respectivo inyector para mantener la sincronización del motor.
El diagrama también muestra la válvula de retención en la línea de alimentación, que previene el flujo inverso y mantiene la presión al arrancar el motor. Para revisar fugas, inspecciona uniones roscadas y abrazaderas indicadas en el diagrama, aplicando torque según especificaciones de John Deere: 15–18 lb-ft en conexiones de aluminio y 20–25 lb-ft en acero. Mantener la secuencia y orientación de componentes como bomba, filtros y válvula de retención garantiza un funcionamiento estable y evita cavitación.
Para reemplazar la bomba o limpiar filtros, sigue el trazado mostrado en el diagrama: desconecta la línea de retorno, afloja abrazaderas y retira los elementos sin forzar las mangueras. Reconecta respetando la dirección de flujo y purga el aire según la guía de servicio de John Deere 310A para evitar arranques secos y pérdida de presión en el sistema.
Identificación de componentes principales del sistema de combustible
Localiza primero el tanque de combustible, que en el John Deere 310A se encuentra en el lateral derecho del chasis y posee una capacidad de aproximadamente 95 litros. Verifica que la tapa del tanque cierre correctamente para evitar fugas y contaminación.
Sigue con la bomba de combustible, ubicada entre el tanque y el filtro principal. La bomba mecánica genera la presión necesaria para alimentar el motor y debe revisarse periódicamente por fugas o desgaste en el diafragma.
El filtro de combustible principal está montado antes del inyector. Sustituye el cartucho según las horas de uso indicadas en el manual, ya que un filtro obstruido reduce el caudal y provoca dificultad en el arranque.
Identifica los inyectores, que se sitúan sobre cada cilindro. Asegúrate de que no presenten goteo ni acumulación de carbonilla, ya que esto afecta la pulverización y la combustión.
El retorno de combustible, que lleva el exceso desde los inyectores de vuelta al tanque, permite mantener la presión adecuada. Comprueba que las mangueras no estén agrietadas ni bloqueadas, evitando sobrepresión en el sistema.
Revisa las líneas de alta presión, que conectan la bomba con los inyectores. Estas líneas metálicas deben permanecer firmes y libres de corrosión para garantizar una entrega constante de combustible.
Por último, localiza el regulador de presión de combustible, generalmente acoplado cerca de la bomba o en la línea de retorno. Ajusta o reemplaza según el valor recomendado en el manual para mantener la estabilidad de la inyección.
Ubicación y conexión de mangueras y filtros de combustible
Localiza el filtro principal de combustible cerca del tanque, conectado por una manguera de entrada robusta que transporta el combustible hacia el sistema. La manguera de salida del filtro se dirige directamente a la bomba de inyección, asegurando flujo constante y sin fugas.
Inspecciona las abrazaderas que sujetan las mangueras; deben estar firmes para evitar derrames o pérdida de presión. Cada conexión debe ajustarse con torque moderado, evitando apretar en exceso y dañar los extremos de goma.
El filtro secundario se instala entre la bomba y el motor, con mangueras cortas para minimizar caídas de presión. Alinea las flechas de flujo del filtro con la dirección del combustible y verifica que no haya curvas bruscas en las mangueras que puedan obstruir el paso.
Revisa periódicamente el estado de las mangueras; grietas, endurecimiento o deformaciones indican reemplazo inmediato. Mantén limpias las superficies de conexión y utiliza sellos nuevos si es necesario para asegurar estanqueidad completa.
Conecta los racores correctamente: los roscados se aprietan a mano primero y luego con herramienta, evitando torsión que pueda romper el hilo. Cada unión debe quedar firme pero sin deformar el material, garantizando flujo constante y evitando contaminación interna del combustible.
Ubicar y conectar correctamente estos componentes reduce la posibilidad de fallos por aire en el sistema y mantiene la bomba y los inyectores protegidos contra partículas y sedimentos. Comprueba cada manguera y filtro después de cualquier mantenimiento para confirmar que el sistema funciona sin pérdidas ni obstrucciones.
Resolución de problemas comunes de suministro de combustible
Verifica primero la línea de combustible para detectar obstrucciones visibles o torceduras. Una línea doblada puede reducir la presión y causar fallos de arranque.
- Inspecciona el filtro de combustible. Cambia el filtro si muestra sedimentos o manchas oscuras. Un filtro limpio mantiene el flujo constante y protege la bomba.
- Revisa la bomba de combustible por fugas o ruidos extraños. Si la bomba no genera presión suficiente, reemplázala según las especificaciones del manual del John Deere 310A.
- Limpia el tanque de combustible si detectas acumulación de sedimentos o agua. El uso de un aspirador para eliminar residuos sólidos mejora el rendimiento del sistema.
- Asegura que todas las conexiones estén ajustadas. Conexiones flojas generan pérdida de presión y burbujas de aire que afectan la combustión.
- Purga el sistema después de cada mantenimiento. Introduce combustible manualmente hasta que salga sin burbujas por el inyector más cercano.
Para problemas de arranque intermitente, revisa los inyectores. Limpia depósitos carbonosos y verifica la calibración siguiendo las medidas recomendadas: 200-250 bar de presión de inyección.
Si el motor se detiene bajo carga, comprueba la consistencia del combustible. Mezclas con agua o sedimentos generan cavitación en la bomba y pérdida de potencia.
Documenta cada inspección y cambio de componente. Mantener registros ayuda a identificar patrones de fallos y anticipar reemplazos antes de que surjan problemas mayores.
