Si estás trabajando con una excavadora John Deere 310, contar con el diagrama de cableado correcto es fundamental para realizar cualquier reparación o mantenimiento eléctrico. Este diagrama te proporciona la información detallada de cada componente del sistema eléctrico, facilitando la identificación de cables y conexiones.
En primer lugar, asegúrate de tener a mano el diagrama específico para el modelo exacto de tu máquina, ya que las configuraciones pueden variar ligeramente entre versiones. El diagrama generalmente incluye detalles sobre la distribución de los fusibles, interruptores, luces y conexiones del motor, lo que te permitirá realizar un diagnóstico rápido y preciso de cualquier problema eléctrico.
Revisa siempre las conexiones antes de realizar cualquier trabajo, y si no estás seguro de algún componente, utiliza el diagrama como guía para evitar errores comunes. Si sigues los pasos correctamente, podrás mantener el sistema eléctrico funcionando sin problemas, asegurando el buen rendimiento de la excavadora en el largo plazo.

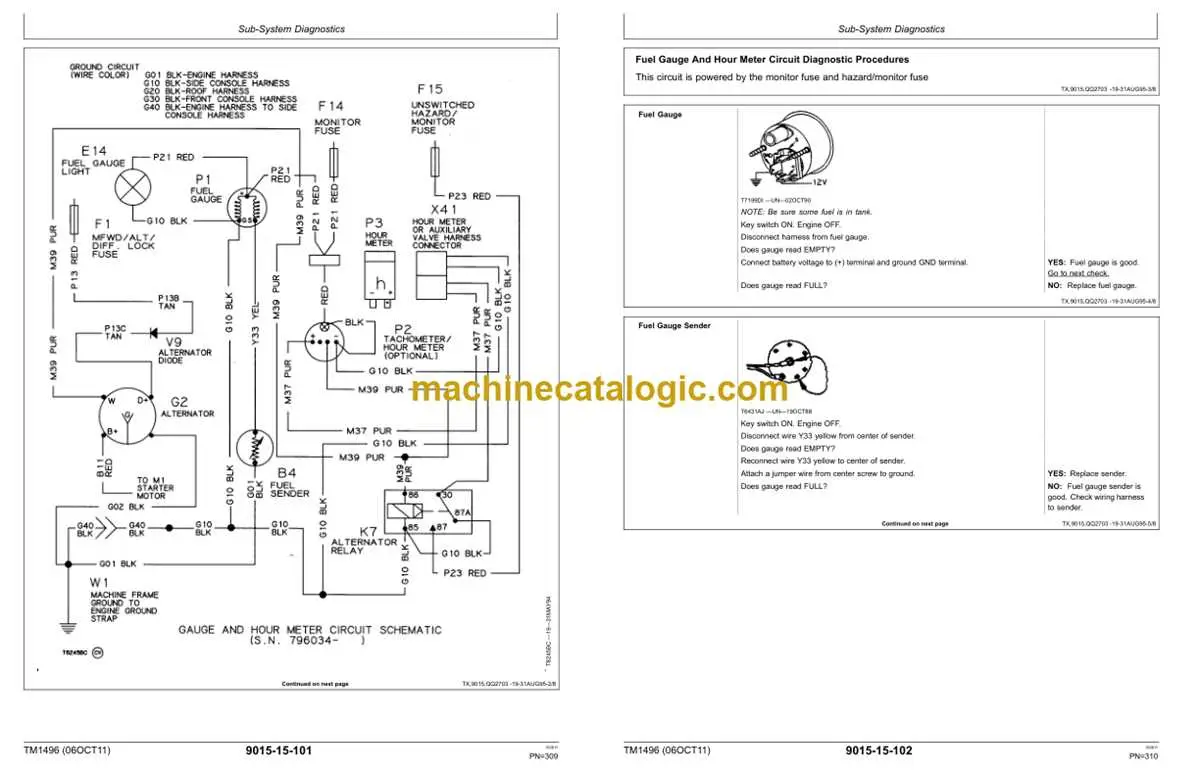

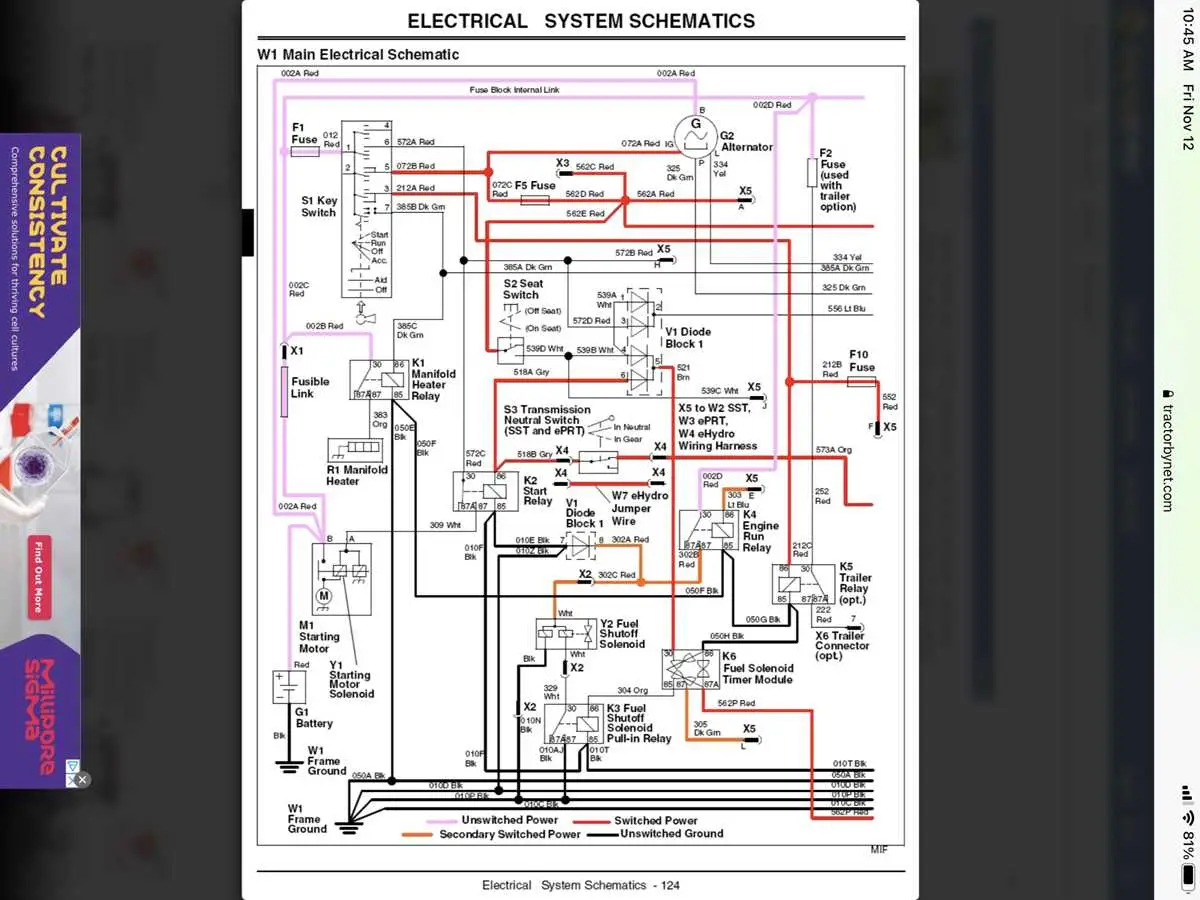

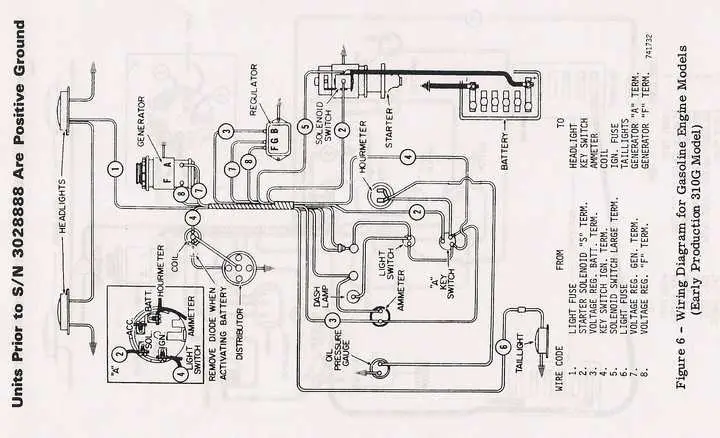

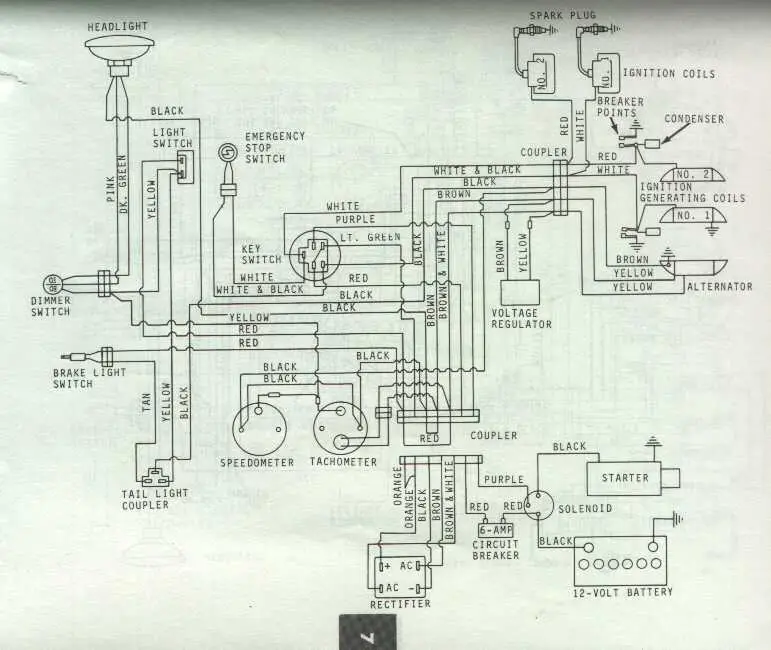

Esquema de cableado de John Deere 310
Para asegurarte de que el sistema eléctrico de tu John Deere 310 funcione sin problemas, sigue este esquema de cableado. Primero, verifica que todas las conexiones estén firmes y libres de corrosión. Los cables que van a la batería deben estar bien aislados para evitar cortocircuitos. Asegúrate de que el cable de la tierra esté conectado correctamente al chasis para garantizar una buena conexión a tierra.
El alternador está conectado a la batería a través de un cable grueso de corriente. Este cable debe estar en buen estado, sin cortes ni desgaste visible. Si el alternador no está generando carga, revisa el cableado desde la batería hasta el regulador de voltaje para detectar posibles fallos.
El sistema de encendido de este modelo incluye un interruptor de encendido, relé de arranque y un motor de arranque. El relé de arranque debe estar conectado de manera que reciba señal del interruptor de encendido. Si el motor de arranque no gira, revisa el cableado del relé y asegúrate de que no haya cables sueltos o dañados.
También verifica los fusibles en el panel de control. Cada uno de ellos está diseñado para proteger circuitos específicos. Si alguno se funde, reemplázalo por uno de la misma amperaje para evitar sobrecargas. Si se funden con frecuencia, revisa el sistema para encontrar posibles cortocircuitos.
Por último, revisa los cables de la luz del faro y la conexión al interruptor de luces. Los cables pueden desgastarse con el tiempo, lo que puede afectar el rendimiento de las luces. Mantén el sistema limpio y libre de polvo para prolongar su vida útil.
Cómo interpretar el diagrama de cableado de la excavadora John Deere 310
Comienza identificando las secciones clave del diagrama: las conexiones principales, los componentes del sistema eléctrico y las rutas de los cables. Cada símbolo representa un componente específico, como interruptores, fusibles o relés, mientras que las líneas indican la conexión entre ellos. Los colores de los cables también son esenciales para comprender el circuito. Asegúrate de que los cables coincidan con los códigos de colores del manual, ya que indican la función de cada uno.
El diagrama incluye a menudo varios diagramas secundarios que corresponden a sistemas específicos, como el arranque o la iluminación. Estos diagramas te permitirán enfocarte en un área particular sin confundirte con el resto del sistema eléctrico.
Al leer el diagrama, sigue los trayectos de los cables entre los componentes para identificar cualquier fallo potencial. Si un componente no responde correctamente, verifica la continuidad de los cables correspondientes y los fusibles. En muchos casos, un corto o una conexión floja puede causar que un sistema eléctrico no funcione.
Revisa siempre la ubicación de los fusibles en el diagrama, ya que protegen los circuitos y pueden ser una de las primeras causas de fallos eléctricos. Además, asegúrate de comprobar que los terminales estén bien conectados y que no haya corrosión en los puntos de contacto.
Si el diagrama tiene anotaciones adicionales, como voltajes o amperajes recomendados, ten en cuenta estos detalles para realizar pruebas de diagnóstico más precisas. Usa un multímetro para medir el voltaje en diferentes puntos del circuito y verificar que se ajusten a las especificaciones del fabricante.
- Identifica las conexiones de tierra (generalmente marcadas con un símbolo de tierra o un color específico).
- Revisa los cables de señal, que suelen ser de colores más finos y van conectados a sensores o interruptores.
- Verifica la numeración de los cables si está disponible para seguir el rastro de conexiones en caso de dudas.
Un análisis detallado del diagrama de cableado te permitirá solucionar problemas de forma más rápida y precisa, mejorando la eficiencia de las reparaciones. Practica la lectura de diagramas para familiarizarte con los símbolos y la disposición de los componentes.
Solución de problemas comunes utilizando el diagrama de cableado de John Deere 310
Si el motor de tu John Deere 310 no arranca, revisa primero los cables de la batería y el interruptor de encendido. Utiliza el diagrama de cableado para identificar los fusibles y relés. Si encuentras un fusible quemado, cámbialo y verifica si el sistema de arranque responde.
Cuando la maquinaria no responde a los controles del operador, revisa las conexiones de los interruptores de seguridad y los cables asociados. Verifica si hay daños en los cables o si están flojos. El diagrama te ayudará a rastrear el cableado desde el interruptor hasta la unidad de control.
Si experimentas problemas con el sistema de luces, comienza revisando el interruptor de luces. Asegúrate de que los cables de alimentación estén conectados correctamente y sin cortocircuitos. Usa el diagrama para confirmar que no hay fallas en la conexión de los cables a las luces y relés correspondientes.
Para fallos en el sistema hidráulico, consulta el diagrama de cableado del motor y los componentes hidráulicos. Verifica si los cables que alimentan las bombas hidráulicas están en buen estado y bien conectados. Si el sistema muestra señales de sobrecalentamiento, revisa los sensores y las conexiones de los cables de temperatura.
Cuando encuentres que el sistema eléctrico no responde correctamente, asegúrate de que la tierra esté conectada adecuadamente. A menudo, un mal contacto a tierra puede generar fallos en varios sistemas eléctricos. Usa el diagrama para revisar la ruta del cable de tierra y comprobar si hay corrosión o roturas.
Pasos para realizar reparaciones en el sistema eléctrico según el diagrama de cableado
Verifica primero las conexiones y asegúrate de que no haya cables sueltos o dañados. Usa el diagrama de cableado para identificar el recorrido de cada cable y sus puntos de conexión. Si encuentras un cable desgastado, córtalo en el área afectada y reemplázalo con un cable de igual calibre y tipo.
Si el problema está en los componentes, como interruptores o relés, verifica su estado de funcionamiento. Con el multímetro, mide la continuidad en los contactos del interruptor o relé según el diagrama. Si no hay continuidad donde debería haberla, sustituye el componente defectuoso.
Revisa el fusible correspondiente al circuito. Si el fusible está quemado, identifica la causa del corto circuito antes de reemplazarlo. Consulta el diagrama para asegurarte de usar el fusible correcto según el amperaje recomendado para cada sección del sistema.
En algunos casos, el problema puede ser una conexión a tierra deficiente. Asegúrate de que todas las conexiones a tierra estén limpias y firmemente conectadas. La corrosión o el óxido pueden interferir con el buen funcionamiento eléctrico, así que límpialas con un cepillo de alambre si es necesario.
Una vez que hayas realizado las reparaciones, realiza una comprobación de la instalación utilizando el diagrama para asegurarte de que todo esté conectado correctamente. Usa un tester para verificar que el sistema esté funcionando sin fallos antes de poner el equipo en marcha.
Si no encuentras el problema o el sistema sigue fallando, revisa los cables y componentes que no hayas revisado aún. El diagrama de cableado te ayudará a rastrear cualquier posible error en la conexión o en el flujo de corriente.
