Ubica con precisión cada componente de la bomba hidráulica del retroexcavador John Deere 310 D de 1976 para garantizar conexiones correctas y evitar fallas en el sistema. El diagrama muestra claramente el flujo de aceite, las válvulas de control y los puntos de acoplamiento que requieren atención durante el mantenimiento.
Verifica el estado de los sellos y juntas según la disposición indicada en el esquema. Identificar desgastes prematuros o fugas antes de operar la máquina ayuda a mantener la presión hidráulica estable y evita daños en el motor y en los cilindros.
Conecta correctamente las líneas de alta y baja presión siguiendo las indicaciones del diagrama. Esto asegura un funcionamiento uniforme del brazo y la cuchara, minimizando oscilaciones inesperadas y manteniendo la eficiencia mecánica de cada movimiento.
Realiza inspecciones periódicas del circuito hidráulico usando el diagrama como referencia. Confirmar el ajuste de tornillería, el nivel de aceite y la orientación de las bombas permite anticipar problemas y prolongar la vida útil del sistema sin recurrir a reparaciones mayores.
Diagrama de la bomba hidráulica del retroexcavadora John Deere 310 D 1976
Ubica primero la bomba hidráulica principal, identificable por su carcasa de fundición y conexiones de entrada y salida de aceite. El diagrama muestra claramente el conducto de succión que proviene del tanque hidráulico, asegurando que el fluido llegue sin cavitación.
Observa los puertos de presión y retorno: el puerto de presión se conecta a los cilindros del brazo y cucharón, mientras que el puerto de retorno dirige el aceite de regreso al depósito a través del filtro principal. Verifica que las líneas estén alineadas según el esquema para evitar fugas o sobrepresión.
El diagrama detalla la ubicación de la válvula de alivio, que protege el sistema ante picos de presión. Se recomienda comprobar la posición exacta y el ajuste de la válvula siguiendo las medidas indicadas en la ilustración.

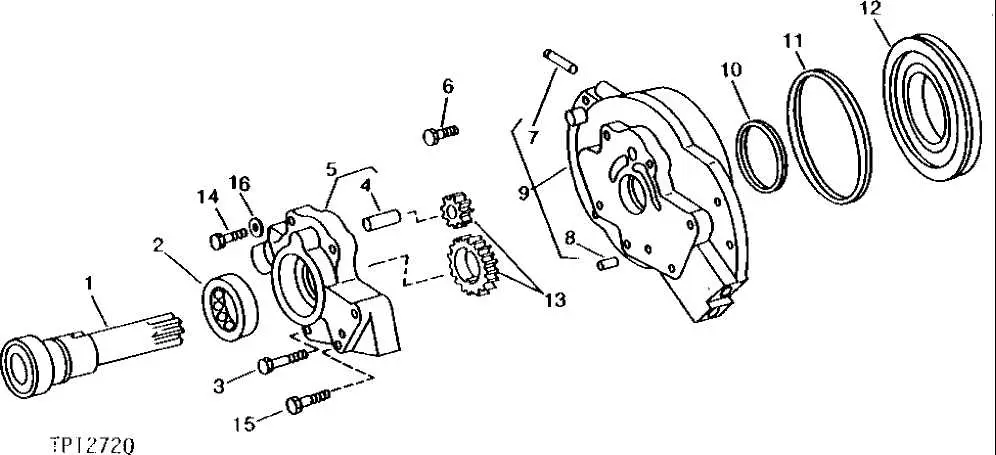

Se incluyen también los acoplamientos y conexiones internas de engranajes de la bomba, que permiten el movimiento coordinado de los pistones hidráulicos. Cada elemento está numerado, facilitando la identificación durante el mantenimiento o reemplazo de piezas.
Finalmente, utiliza el diagrama para revisar los accesorios opcionales como los filtros secundarios y los sensores de presión, asegurando que todas las rutas de aceite cumplan con la secuencia de flujo establecida en el esquema.
Ubicación y conexión de la bomba hidráulica en el sistema
Instala la bomba hidráulica John Deere 310 D 1976 directamente sobre el eje del motor, asegurando que el acoplamiento se alinee perfectamente para evitar vibraciones y desgaste prematuro. Verifica que el soporte de montaje esté firme y libre de grietas.
Conecta la línea de succión al depósito de aceite hidráulico utilizando mangueras de alta presión con abrazaderas adecuadas. Asegúrate de que no existan torsiones ni pliegues que puedan restringir el flujo.
Para la línea de retorno, utiliza tuberías de diámetro adecuado que dirijan el fluido nuevamente al tanque, manteniendo pendientes que faciliten el drenaje y eviten burbujas de aire. Coloca filtros en puntos estratégicos para proteger la bomba de partículas y contaminantes.
- Verifica el torque recomendado en todos los tornillos de fijación para evitar fugas.
- Comprueba la correcta orientación del eje de la bomba según el diagrama hidráulico.
- Asegura que las mangueras de presión y retorno estén separadas de componentes calientes o móviles.
Inspecciona periódicamente las conexiones para detectar fugas o desgaste. Sustituye las juntas y sellos que presenten deformaciones para mantener la integridad del sistema. La correcta instalación garantiza un flujo estable y un rendimiento uniforme del sistema hidráulico.
Identificación de componentes internos y rutas de flujo
Localiza primero el eje de entrada de la bomba hidráulica, que conecta directamente con el motor del retroexcavadora. Este eje transmite el movimiento rotativo hacia los engranajes internos que generan presión en el sistema.
Identifica los engranajes de impulsión y arrastre; su alineación determina la eficiencia del flujo. Asegúrate de que los dientes estén libres de desgaste excesivo o astillado, ya que esto puede alterar la presión y provocar fugas internas.
Ubica la carcasa de la bomba, donde se encuentran los canales internos de retorno y alimentación. Los conductos de presión llevan el fluido hacia la válvula reguladora y, desde allí, a los cilindros hidráulicos. Los conductos de retorno dirigen el fluido usado hacia el depósito, manteniendo un ciclo continuo.
Revisa las válvulas internas, incluyendo la válvula de alivio, que controla la presión máxima en el sistema. Comprueba que los asientos y resortes estén intactos para evitar pulsaciones o pérdidas de presión.
Observa los filtros y mallas internas ubicadas en los conductos principales. Su función es retener partículas metálicas y residuos antes de que el fluido alcance los componentes sensibles, garantizando un flujo limpio y constante.
Traza visualmente las rutas de flujo desde la entrada hasta la salida, verificando que no existan bloqueos ni fugas. Esta inspección permite anticipar fallas y optimizar el rendimiento del sistema hidráulico del John Deere 310 D 1976.
Procedimiento para interpretar y usar el diagrama en mantenimiento
Identifica primero los símbolos que representan la bomba, válvulas, cilindros y líneas hidráulicas. Cada símbolo tiene un código que indica su función y dirección del flujo.
Localiza la entrada y salida de la bomba en el diagrama. Esto permite verificar la presión de succión y retorno durante el mantenimiento sin desconectar componentes innecesarios.
Traza las rutas de flujo siguiendo las líneas desde la bomba hasta los actuadores. Marca cada conexión con colores o números para evitar confusiones al inspeccionar el sistema real.
Verifica las válvulas de control que regulan la presión y el caudal. El diagrama indica qué válvula se activa con cada palanca del retroexcavadora, facilitando la detección de fallas o fugas.
Confirma los puntos de medición de presión y temperatura. El diagrama muestra lugares estratégicos donde colocar manómetros para controlar el rendimiento de la bomba y los cilindros.
Durante reparaciones, utiliza el diagrama para identificar componentes reemplazables sin desmontar toda la línea hidráulica. Esto reduce errores y tiempos de intervención.
Actualiza las anotaciones en el diagrama según cambios realizados en el sistema, como reemplazo de mangueras o ajustes de válvulas, para mantener su precisión en futuras intervenciones.
