Verifique primero el diagrama del cilindro del cucharón para identificar con precisión cada componente antes de iniciar cualquier reparación o mantenimiento. Este esquema muestra la ubicación exacta del pistón, los sellos, los pasadores y los acoplamientos hidráulicos.
Reemplace los sellos y juntas desgastadas siguiendo las referencias del diagrama para evitar fugas de aceite y pérdida de presión. Utilizar los números de pieza indicados en el diagrama facilita la adquisición de repuestos compatibles con el John Deere 310.
Al desmontar el cilindro, siga el orden de ensamblaje señalado en el diagrama para prevenir daños en los componentes y asegurar un ajuste correcto al volver a montar. Los pasadores y retenes deben alinearse exactamente según el esquema para mantener el funcionamiento suave del cucharón.
Use el diagrama como guía durante las inspecciones periódicas del cilindro. La identificación visual de piezas críticas permite detectar desgaste prematuro y planificar reemplazos antes de que ocurran fallas hidráulicas.

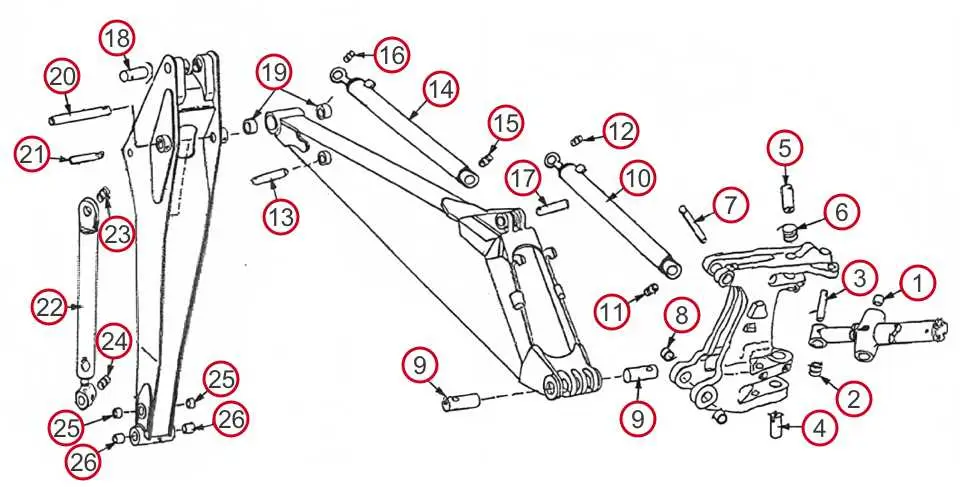

Diagrama de piezas del cilindro del cucharón John Deere 310
Ubica primero el cilindro hidráulico del cucharón en la posición correcta sobre el brazo de la retroexcavadora. Cada componente se representa con claridad en el diagrama, permitiendo identificar el vástago, el cuerpo del cilindro, los sellos de pistón y las guías de desgaste.
El diagrama muestra la secuencia de ensamblaje, indicando el sentido de colocación del pistón y la orientación de los anillos de retención. Los pernos de montaje y pasadores están numerados, facilitando su identificación y reemplazo sin errores.
Se destacan también las conexiones hidráulicas: la entrada y salida de aceite están claramente señaladas, así como la posición de los acoples rápidos. Esto permite realizar mantenimientos o sustituciones del cilindro sin riesgo de fugas ni daños en el sistema.
El diagrama incluye medidas precisas de cada componente, lo que ayuda a comprobar el desgaste y determinar cuándo es necesario reemplazar piezas críticas como sellos y guías. Seguir el esquema garantiza un montaje correcto y prolonga la vida útil del cilindro del cucharón.

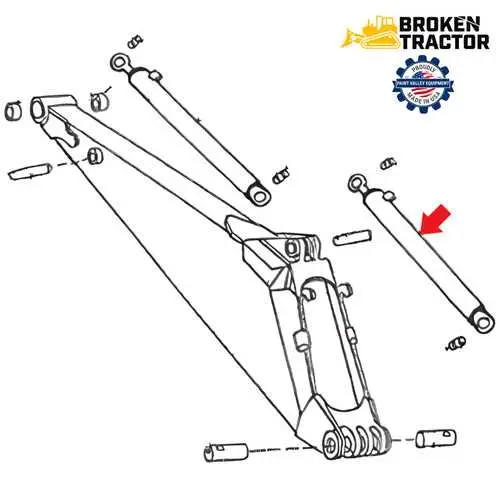

Identificación de componentes del cilindro dipper del John Deere 310
Para inspeccionar o reemplazar el cilindro dipper del John Deere 310, comienza identificando claramente cada componente principal. Esto facilita la reparación y garantiza un ensamblaje correcto.
- Cuerpo del cilindro: estructura tubular que contiene el pistón y el fluido hidráulico, fabricado en acero de alta resistencia.
- Pistón: pieza móvil interna que transfiere la presión hidráulica para extender o retraer el dipper.
- Sello del pistón: anillo de elastómero que evita fugas de fluido entre el pistón y el cilindro.
- Vástago del pistón: barra metálica que conecta el pistón con el dipper, transmitiendo movimiento lineal.
- Guardapolvo: protege el vástago del pistón de polvo, suciedad y partículas abrasivas.
- Juntas de extremo: ubicadas en las bocas del cilindro, evitan fugas y mantienen la presión hidráulica.
- Conexiones hidráulicas: puertos de entrada y salida que permiten la circulación del aceite bajo presión.
- Pasadores de montaje: sujetan el cilindro al brazo dipper y al chasis, asegurando un movimiento estable.
- Casquillos: alojamientos metálicos en puntos de giro que reducen el desgaste entre el vástago y los soportes.
Verifica cada componente visualmente y mediante mediciones. Reemplaza los sellos y guardapolvos si presentan desgaste. Confirma que los pasadores estén ajustados y sin juego, y que las conexiones hidráulicas no tengan fugas.
Identificar correctamente estas piezas permite planificar mantenimientos preventivos y reducir fallos durante la operación del John Deere 310.
Ubicación y ensamblaje de las piezas en el diagrama del cilindro
Coloca el cilindro principal en el soporte del dipper asegurando que el vástago esté alineado con el eje del brazo. Inserta el sello de pistón dentro del cilindro antes de instalar el pistón, verificando que las ranuras del sello queden correctamente posicionadas para evitar fugas.
Ubica los anillos de retención en los extremos del vástago, asegurando su ajuste firme en las ranuras correspondientes. Coloca los bujes en los puntos de pivote del cilindro y engrásalos para permitir un movimiento suave y reducir desgaste.
Conecta la manguera hidráulica al puerto de entrada del cilindro y ajusta las tuercas de unión con el torque recomendado por John Deere, evitando sobreaprietes que puedan dañar las roscas. Asegura la pinza del soporte al vástago, verificando que los pasadores de sujeción queden correctamente insertados y bloqueados.
Verifica que todas las piezas del conjunto estén alineadas con el diagrama de referencia, ajustando cualquier desalineación antes de operar el cilindro. Comprueba la movilidad completa del dipper, asegurando que no haya fricción excesiva ni juego lateral en los puntos de conexión.
Finalmente, realiza una prueba hidráulica a baja presión para confirmar que el cilindro se desplaza uniformemente y no presenta fugas antes de ponerlo en funcionamiento normal.
Mantenimiento y reemplazo de elementos del cilindro dipper
Verifica periódicamente el estado de los sellos y retenes del cilindro dipper. La presencia de fugas o desgaste visible indica que es necesario reemplazarlos para evitar pérdida de presión y daños internos.
Lubrica las superficies del pistón y la varilla con grasa recomendada por John Deere antes de montar los componentes. Esto reduce fricción y prolonga la vida útil del cilindro.
Inspecciona las conexiones hidráulicas y aprieta los pernos con el torque especificado en el manual. Evita el uso de herramientas que puedan dañar la rosca o deformar las piezas.
Si detectas rayaduras profundas o deformaciones en la varilla del cilindro, reemplázala inmediatamente. La varilla dañada compromete el sellado y puede causar fallas graves en el sistema hidráulico.
Cambia el aceite hidráulico según el intervalo recomendado y purga el aire del sistema después de cualquier mantenimiento. Esto asegura un funcionamiento uniforme y evita golpes hidráulicos que dañen el cilindro.
Al reemplazar piezas internas como pistón o vástago, monta los componentes en orden inverso al desmontaje, verificando que cada sello y arandela estén correctamente colocados. Realiza pruebas de presión antes de retomar operaciones normales.
