Consulta el diagrama hidráulico del John Deere 3032E para localizar rápidamente las líneas de flujo, válvulas y conexiones del sistema. Este esquema facilita la identificación de posibles fugas y puntos de mantenimiento, optimizando el rendimiento de la máquina sin pruebas prolongadas.
Revisa la bomba hidráulica y los cilindros siguiendo las rutas señaladas en el diagrama. Comprender la relación entre el depósito, los filtros y las válvulas de control ayuda a prevenir bloqueos y desgaste prematuro, manteniendo la presión correcta en todas las operaciones.
Utiliza los códigos y referencias del diagrama al reemplazar componentes o al ajustar conexiones. Cada línea y símbolo indica la dirección del flujo y la función de cada válvula, lo que permite intervenir de forma precisa sin alterar el rendimiento general del tractor.
Verifica regularmente el nivel y la calidad del aceite hidráulico según los puntos indicados en el diagrama. Mantener los filtros limpios y las conexiones seguras evita fallos inesperados y asegura una respuesta rápida de los implementos conectados al sistema hidráulico.
John Deere 3032E: Diagrama del Sistema Hidráulico
Revisa regularmente las conexiones del sistema hidráulico del John Deere 3032E para evitar fugas y asegurar un flujo constante de aceite. El diagrama muestra claramente el recorrido desde la bomba hidráulica hasta los cilindros de elevación y la válvula de control. Mantén limpio el filtro hidráulico y cámbialo cada 250 horas de uso para proteger la bomba y los actuadores.
Observa los acumuladores y revisa la presión de trabajo indicada en la bomba. Ajusta la válvula de alivio según las especificaciones del fabricante: 2.200 psi para implementos estándar. Los cilindros de levantamiento delantera y trasera deben estar conectados siguiendo el esquema del diagrama para evitar movimientos erráticos.
Inspecciona las mangueras hidráulicas buscando desgaste o grietas, especialmente en los codos y puntos de mayor flexión. El diagrama facilita identificar correctamente la línea de presión y la de retorno, evitando errores durante el montaje o mantenimiento. Conecta las válvulas de control remoto según la codificación de colores del diagrama para implementar accesorios sin comprometer el sistema principal.
Verifica el nivel de aceite hidráulico antes de cada uso y usa únicamente el fluido recomendado por John Deere. La correcta interpretación del diagrama ayuda a planificar reemplazos de componentes y reduce el riesgo de daños en la bomba, cilindros y válvulas de control.
Ubicación y función de cada componente hidráulico
Localiza la bomba hidráulica en la parte frontal del motor; genera la presión que mueve todo el sistema. Mantén limpios los filtros antes y después de la bomba para garantizar flujo constante.
El depósito hidráulico se encuentra detrás del motor, cerca del chasis. Almacena el fluido y permite su retorno desde los cilindros. Revisa el nivel regularmente y evita sobrellenar.
Las válvulas de control están montadas sobre el marco, accesibles desde el lado izquierdo del tractor. Dirigen el flujo hacia los cilindros y motores auxiliares. Ajusta sus palancas según la tarea para mantener presión estable.
Los cilindros hidráulicos del cargador se ubican a ambos lados del brazo principal. Su función es levantar, bajar y inclinar implementos. Inspecciona sellos y conexiones para evitar fugas.
El motor hidráulico auxiliar se conecta cerca de la bomba y las válvulas; convierte presión en movimiento mecánico para accesorios como segadoras o bombas externas. Comprueba acoplamientos y mangueras antes de operar.
Las mangueras y líneas de presión recorren el tractor desde la bomba hasta cada componente. Protege las curvas y evita torsiones para prevenir desgaste prematuro.
- Manómetro: ubicado cerca de las válvulas de control, mide presión en tiempo real.
- Filtro de retorno: situado entre el depósito y la bomba, retiene partículas antes de que el fluido regrese al sistema.
- Acopladores rápidos: montados en los extremos de las líneas, permiten conectar implementos sin pérdidas de presión.
Verifica el correcto anclaje de cada componente hidráulico; cualquier vibración o holgura puede reducir rendimiento o causar daños graves.

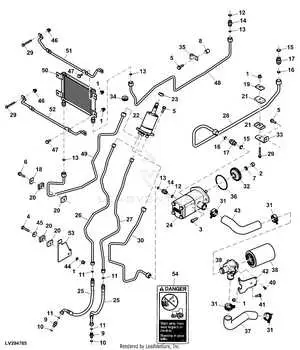

Conexiones de mangueras y flujos de aceite paso a paso
Conecta la manguera de alta presión del depósito al conjunto de la bomba hidráulica asegurando un ajuste firme para evitar fugas. Usa abrazaderas de calidad y revisa que no haya pliegues que obstruyan el flujo.
Dirige la manguera de retorno desde el cilindro principal hacia el filtro de aceite manteniendo un recorrido recto y evitando puntos de torsión. Esto garantiza que el aceite regrese sin turbulencias, prolongando la vida útil de los sellos.
Instala las mangueras auxiliares hacia los implementos siguiendo la numeración de la bomba para mantener el orden del flujo. Cada conexión debe girarse a mano antes de apretar con llave, evitando dañar las roscas.

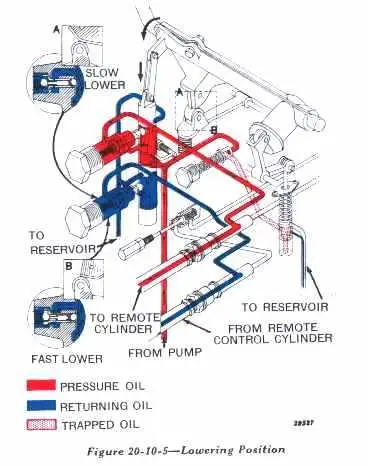

Verifica la dirección del flujo con el diagrama de sistema hidráulico de John Deere 3032E. El aceite debe moverse primero hacia la válvula de control, luego al cilindro o motor hidráulico, y finalmente regresar al tanque.
Presiona lentamente el pedal hidráulico mientras observas posibles fugas o burbujas de aire. Ajusta las conexiones donde se note flujo irregular o chorro de aceite, asegurando un movimiento uniforme en todo el sistema.
Revisa periódicamente las mangueras por desgaste o abultamientos. Cambia cualquier sección que muestre signos de fragilidad para mantener una presión constante y segura en todos los circuitos hidráulicos.
Identificación de fallas comunes mediante el diagrama hidráulico
Verifica la presión en la bomba hidráulica siguiendo el diagrama; si los cilindros responden lentamente, indica un posible desgaste interno o filtro obstruido. Mide la presión en cada ramal y compárala con los valores especificados para detectar fugas internas en válvulas o conexiones.
Observa el flujo hacia los implementos; un flujo reducido puede señalar acumuladores defectuosos o líneas parcialmente bloqueadas. El diagrama permite localizar exactamente dónde se interrumpe el flujo, facilitando la sustitución de mangueras o reparación de válvulas sin desmontar todo el sistema.
Controla los cilindros mediante el esquema de derivación; si presentan movimientos irregulares, revisa los sellos y conexiones en ese segmento. El diagrama muestra el orden de operación y la relación entre válvulas de control y actuadores, lo que permite identificar puntos de sobrepresión o desgaste.
Detecta fugas externas comparando los tramos del circuito con el diagrama; cualquier desviación en la presión o el comportamiento indica líneas dañadas o conexiones sueltas. Así se puede reemplazar componentes específicos sin afectar otras partes del sistema.
Revisa el retorno al depósito según el diagrama; un retorno lento puede indicar filtros saturados o válvulas de alivio mal ajustadas. Seguir el esquema hidráulico garantiza que cada paso de mantenimiento se aplique en el lugar correcto, optimizando la resolución de fallas.
