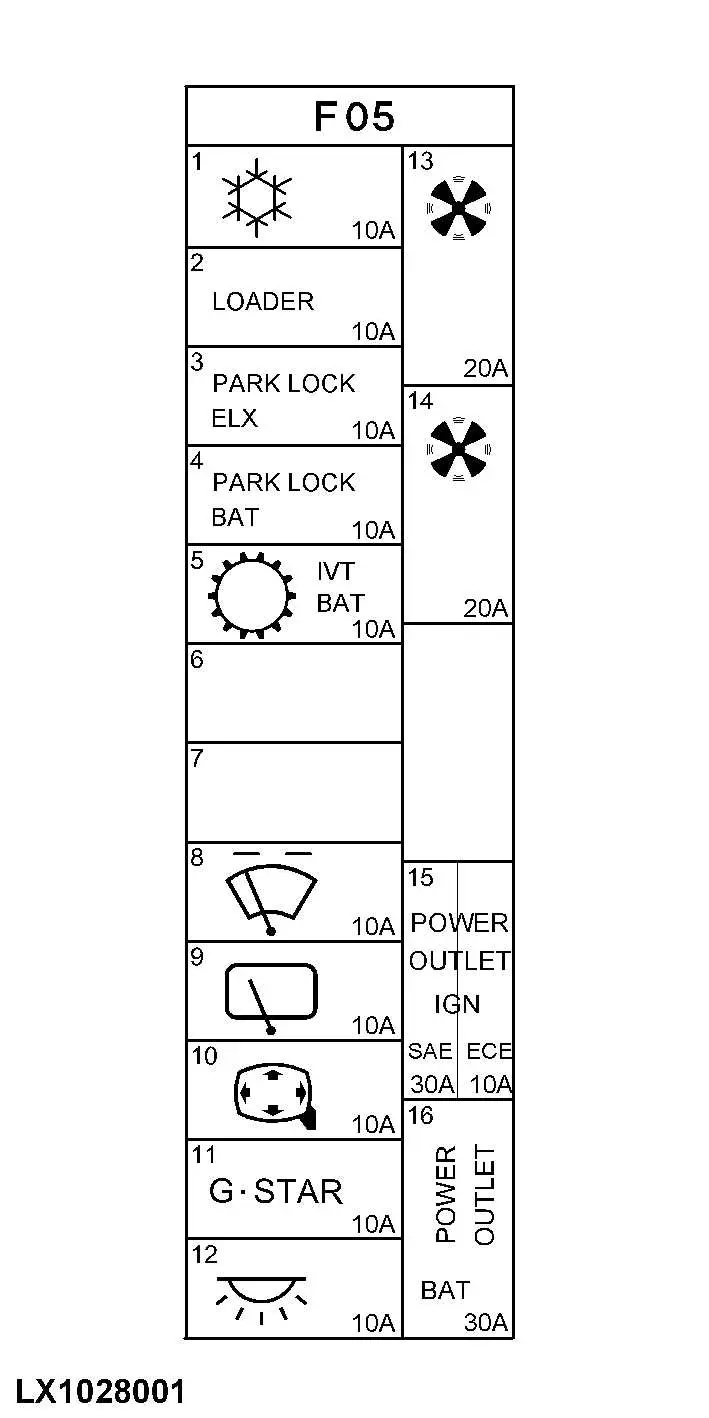

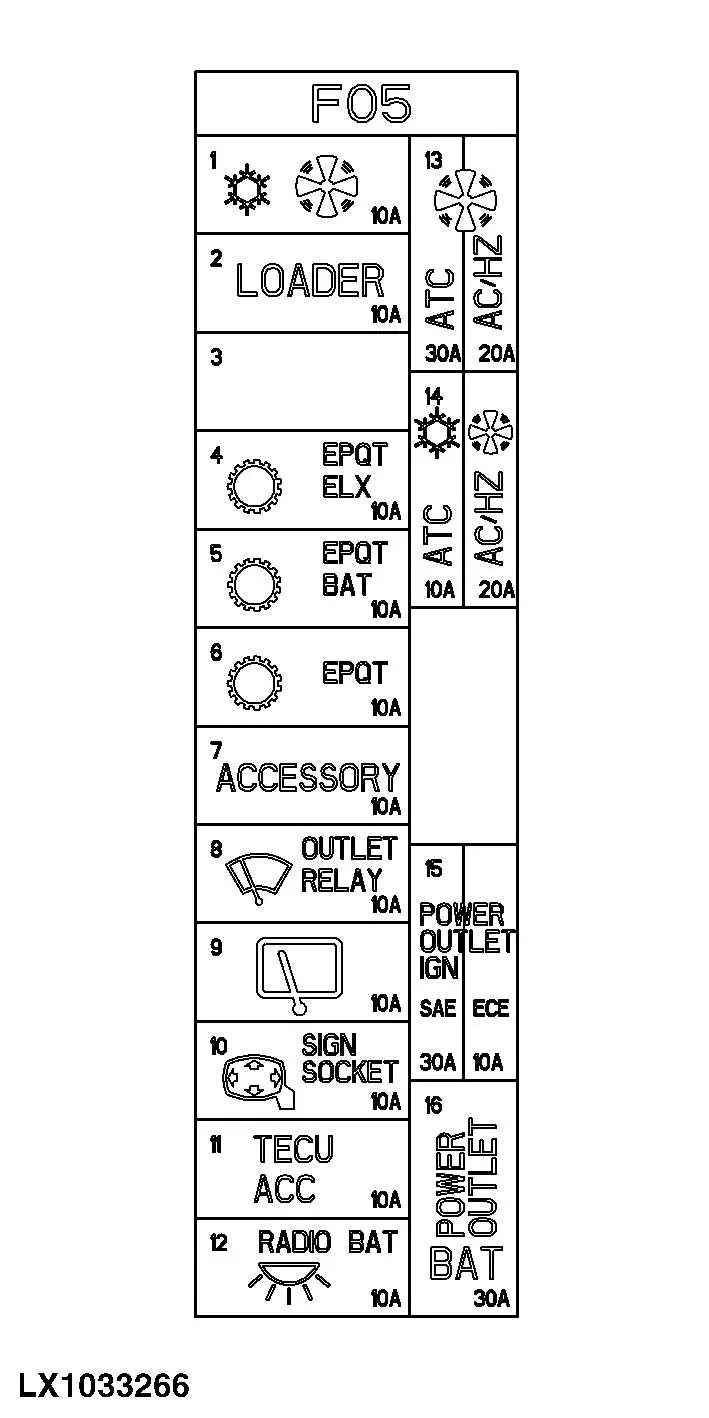

Consulta el diagrama de la caja de fusibles del John Deere 3025e para identificar rápidamente cada fusible y su función. Cada fusible está etiquetado con su amperaje exacto, lo que permite reemplazos precisos y evita sobrecargas en el sistema eléctrico.
Ubica la caja de fusibles detrás del panel lateral izquierdo del tractor. Retirar la cubierta te permitirá acceder a fusibles numerados y a relés importantes, facilitando la resolución de problemas eléctricos sin necesidad de herramientas complicadas.
Verifica el diagrama para distinguir entre fusibles de luces, sistema de arranque y accesorios hidráulicos. Esto ayuda a prevenir fallos repetidos y asegura que cada componente reciba la corriente correcta.
El diagrama también indica los relés principales, incluyendo el de encendido y el del sistema de inyección. Seguir este esquema reduce riesgos de cortocircuitos y protege la batería y el alternador.
Mantener una copia del diagrama a mano simplifica las reparaciones de emergencia en el campo y mejora la seguridad operativa. Identificar el fusible correcto en segundos evita tiempo perdido y costos adicionales.
John Deere 3025e: Diagrama de caja de fusibles
Ubica la caja de fusibles debajo del capó, cerca del compartimento del motor. Cada fusible tiene un código de color y un amperaje específico indicado en la tapa de la caja. Esto facilita identificar rápidamente el fusible que controla sistemas como luces, sistema hidráulico y el encendido.
Consulta el diagrama impreso en la tapa antes de reemplazar cualquier fusible. Por ejemplo, los fusibles de 15A suelen proteger las luces delanteras y traseras, mientras que los de 20A cubren el sistema de arranque. Mantén siempre un juego de fusibles de repuesto del mismo amperaje para evitar daños eléctricos.
Cuando retires un fusible, utiliza un extractor o pinzas de plástico para evitar cortocircuitos. Inserta el nuevo fusible firmemente y verifica que no quede flojo. Si el fusible nuevo se quema inmediatamente, revisa el cableado o dispositivos conectados para identificar cortocircuitos o sobrecargas.
El diagrama también indica fusibles de repuesto internos, generalmente marcados como “SPARE”. Úsalos solo si un fusible principal falla y verifica el amperaje antes de la sustitución. Mantener la caja limpia y libre de humedad ayuda a prolongar la vida útil de los fusibles y evita corrosión en los contactos.
Revisar periódicamente los fusibles evita fallas eléctricas inesperadas. Documenta cualquier cambio en la ubicación de los fusibles si realizas modificaciones eléctricas, así podrás consultar el diagrama con precisión en futuras revisiones.
Ubicación exacta de la caja de fusibles en John Deere 3025e
Localiza la caja de fusibles directamente debajo del panel de control, al lado derecho del asiento del operador. Para acceder, levanta la cubierta de protección de plástico que protege los componentes eléctricos. La caja está fijada con clips que se liberan con un leve tirón hacia arriba.
Dentro encontrarás fusibles claramente etiquetados según su función: luces, motor, sistema hidráulico y accesorios. Cada fusible tiene una capacidad indicada en amperios, lo que facilita identificar reemplazos correctos. Mantén un juego de fusibles de repuesto dentro de la cabina para cambios rápidos.
Para verificar un fusible, retíralo con un extractor plástico incluido en la caja o usa pinzas aisladas. Inspecciona el filamento y sustituye cualquier fusible quemado. Asegúrate de cerrar la cubierta de la caja tras el mantenimiento para evitar la entrada de polvo o humedad.
El acceso a la caja de fusibles es sencillo y no requiere herramientas especiales. Mantenerla libre de suciedad y humedad prolonga la vida de los componentes eléctricos y garantiza que el tractor funcione de manera confiable.
Identificación de fusibles y sus funciones específicas
Localiza el fusible utilizando el diagrama del tablero de John Deere 3025E, donde cada posición está numerada y etiquetada según su función. Por ejemplo, el fusible F1 controla el sistema de arranque y encendido; si experimentas problemas al arrancar, revisa este fusible primero.
El fusible F2 está destinado a las luces delanteras y traseras. Comprueba su integridad si notas que las luces no responden correctamente. F3 gestiona la bomba hidráulica; un fusible quemado aquí puede provocar pérdida de presión en los implementos hidráulicos.
F4 protege los accesorios eléctricos del tablero, como el indicador de combustible y los medidores de temperatura. F5 y F6 cubren circuitos del sistema de aire acondicionado y del calentador, garantizando que cada componente reciba la corriente adecuada sin sobrecargas.
Identifica el amperaje de cada fusible impreso en la tapa del panel y reemplázalo por uno idéntico. Evita usar fusibles de mayor capacidad, ya que pueden dañar los sistemas eléctricos sensibles. Mantén un registro de los fusibles reemplazados para detectar patrones de fallos recurrentes y prevenir daños mayores.
Consulta el diagrama impreso dentro de la tapa del portafusibles para confirmar la ubicación exacta de cada fusible. Esta referencia rápida permite verificar y reemplazar fusibles sin confusión, manteniendo el tractor operativo y seguro durante las labores diarias.
Procedimiento paso a paso para reemplazar un fusible quemado
Localiza la caja de fusibles del John Deere 3025E siguiendo el diagrama del manual. Asegúrate de que el tractor esté apagado y la llave retirada antes de tocar cualquier componente eléctrico.
- Abre la tapa de la caja de fusibles y verifica visualmente cada fusible. Un fusible quemado generalmente muestra un filamento roto o decoloración.
- Identifica el fusible exacto que corresponde al circuito afectado usando la etiqueta dentro de la tapa o el diagrama del manual.
- Extrae el fusible con un extractor de fusibles o con cuidado usando los dedos, evitando forzar los contactos metálicos.
- Comprueba el amperaje del fusible retirado y selecciona uno nuevo con la misma capacidad. No reemplaces un fusible con uno de mayor o menor amperaje.
- Inserta el fusible nuevo en la ranura correspondiente, asegurándote de que quede firme y alineado correctamente.
- Cierra la tapa de la caja de fusibles y enciende el tractor para verificar que el circuito funcione correctamente.
- Si el nuevo fusible se quema inmediatamente, inspecciona el circuito por posibles cortocircuitos o cables dañados antes de intentar otro reemplazo.
Guarda los fusibles de repuesto y el extractor en la caja de herramientas del tractor para accesos rápidos en el futuro.
