Para realizar una correcta reparación o mantenimiento del sistema eléctrico en el John Deere 3020, es fundamental entender cómo interpretar su diagrama eléctrico. Este diagrama es la clave para localizar los componentes principales y solucionar problemas de forma precisa. A continuación, se presentan los puntos más relevantes para interpretar el esquema eléctrico de este modelo específico.
1. Conexión de los terminales del alternador: El alternador en el John Deere 3020 es responsable de generar la energía necesaria para recargar la batería. El diagrama eléctrico muestra la conexión de los terminales de salida del alternador hacia la batería y el regulador de voltaje. Asegúrate de verificar la correcta conexión para evitar fallos en el sistema de carga.
2. Sistema de encendido: El encendido en este tractor incluye varias partes, como la llave de encendido, el interruptor de arranque y el solenoide. Cada uno de estos elementos se encuentra representado en el diagrama eléctrico con su respectiva ubicación y conexiones. Verifica la continuidad de los cables para evitar que el tractor no arranque.
3. Tensión y fusibles: En el diagrama también se muestra la ubicación de los fusibles, que protegen los circuitos eléctricos de sobrecargas. Si el sistema eléctrico presenta fallas, revisa los fusibles correspondientes y sustitúyelos si es necesario. También es importante medir la tensión en los puntos clave para asegurarse de que todo esté funcionando correctamente.
Diagrama eléctrico John Deere 3020
El diagrama eléctrico del John Deere 3020 es una herramienta clave para comprender y reparar el sistema eléctrico de este tractor. Conocer cómo interpretar este diagrama te permitirá identificar los componentes principales, como el alternador, la batería, el interruptor de encendido y los fusibles, y solucionar problemas relacionados con el sistema eléctrico de forma más eficiente.
Revisa siempre el diagrama antes de realizar cualquier mantenimiento o reparación. Asegúrate de desconectar la batería antes de trabajar en el sistema eléctrico para evitar cortocircuitos o accidentes.
- Fusibles: Ubica los fusibles en el diagrama para asegurarte de que estén en buen estado. Si algún fusible está fundido, reemplázalo con uno del mismo valor.
- Alternador: Verifica las conexiones del alternador y asegúrate de que la corriente fluya correctamente hacia la batería. Un mal funcionamiento del alternador puede ser la causa de una batería descargada.

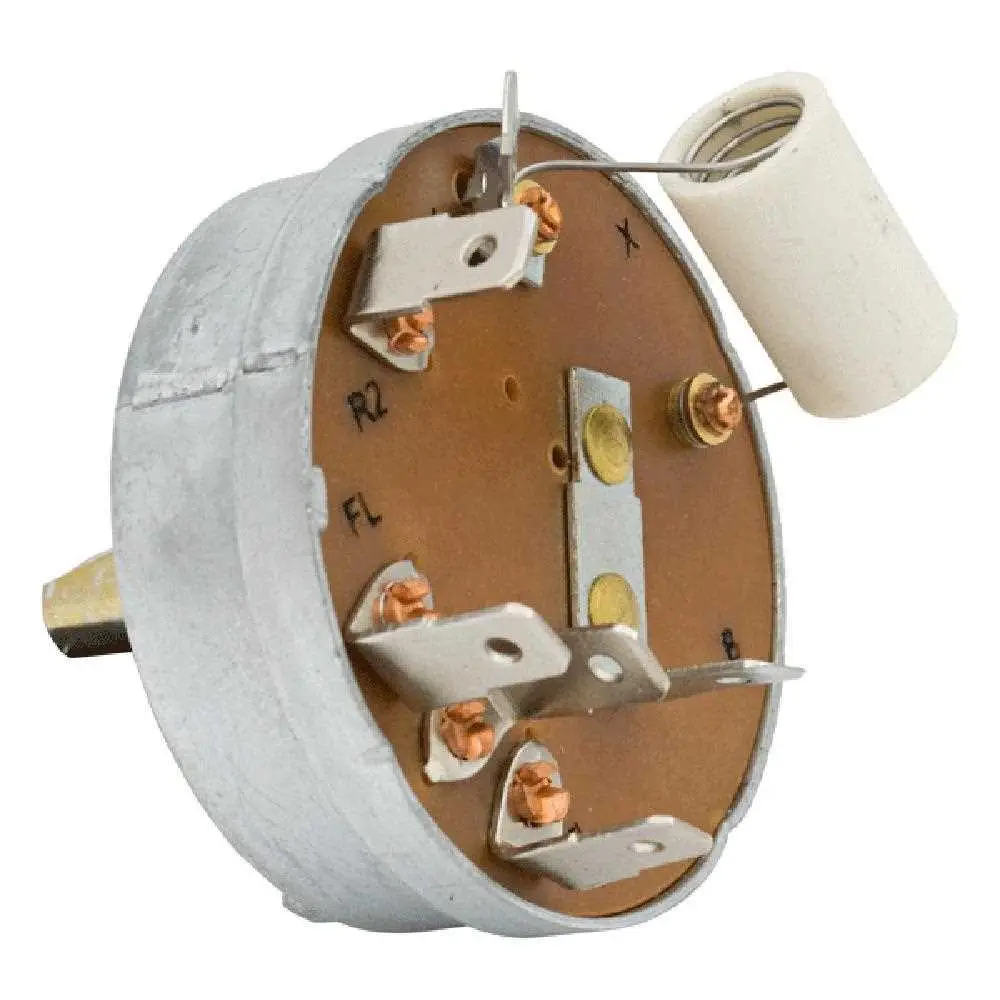

- Interruptor de encendido: Revisa el diagrama para localizar el interruptor de encendido. Si el tractor no arranca, este componente podría estar defectuoso.
Utiliza el diagrama para localizar los cables de corriente y tierra, y comprueba que no haya conexiones flojas o corroídas. Un cableado en mal estado puede generar fallos eléctricos en el funcionamiento del tractor.
- Conexiones a tierra: Las conexiones a tierra deben ser revisadas regularmente, ya que cualquier interrupción en la tierra puede afectar el funcionamiento general del sistema eléctrico.
- Reemplazo de componentes: Si detectas un componente dañado, como un interruptor o un cable, reemplázalo inmediatamente con piezas originales para mantener la calidad y funcionalidad del sistema.
Finalmente, para una correcta interpretación del diagrama, es recomendable contar con las herramientas adecuadas y siempre seguir las instrucciones del fabricante para evitar daños en los componentes eléctricos del John Deere 3020.
Conexión de los componentes principales del sistema eléctrico
Para garantizar el funcionamiento adecuado del sistema eléctrico en el John Deere 3020, es fundamental conectar correctamente los componentes clave. Asegúrate de que la batería esté conectada correctamente al interruptor de encendido y a la caja de fusibles. Verifica que los cables que conectan la batería a la caja de fusibles estén firmemente sujetos y sin corrosión.
El alternador debe estar conectado a los cables que proporcionan energía al sistema eléctrico del tractor. Asegúrate de que los cables estén bien aislados y sin desgaste, ya que cualquier contacto defectuoso puede interrumpir el flujo de corriente. Además, comprueba la conexión del regulador de voltaje al alternador y a la batería, ya que controla la carga de la batería durante el funcionamiento del motor.
Los fusibles deben estar conectados correctamente para proteger los circuitos de sobrecargas. Si un fusible se quema, reemplázalo con uno del mismo amperaje. También es importante que los interruptores de encendido y las luces estén conectados adecuadamente para evitar fallos en el sistema de arranque y en los sistemas de iluminación.
Los cables de tierra deben estar bien sujetos al chasis del tractor para garantizar que la corriente fluya correctamente. La conexión de la tierra es crucial para evitar problemas de arranque y mal funcionamiento de los componentes eléctricos.
Solución de problemas comunes en el sistema eléctrico del John Deere 3020
Cuando el John Deere 3020 presenta fallas eléctricas, es crucial verificar primero la batería. Si el tractor no arranca, asegúrate de que la batería esté completamente cargada. Si la carga es baja, recárgala o reemplázala si está defectuosa. Un multímetro te ayudará a verificar el voltaje. El voltaje nominal de la batería debe ser de 12 V cuando está completamente cargada.
Otro problema común es el mal funcionamiento del alternador. Si el alternador no carga correctamente, el medidor de voltaje en el tablero debería indicar un nivel bajo o nulo. Para verificar, mide el voltaje de salida del alternador con un multímetro. Un valor inferior a 13.5 V indica que el alternador necesita ser reemplazado o reparado.
Revisa también los fusibles y los interruptores. Si el tractor no enciende o los componentes eléctricos no funcionan, un fusible quemado o un interruptor defectuoso podría ser el culpable. Inspecciona todos los fusibles y reemplázalos si es necesario. Asegúrate de que los interruptores de encendido y de luces estén en buen estado y funcionando correctamente.
Los cables y conexiones sueltas o corroídas también pueden causar fallos. Inspecciona las conexiones eléctricas, especialmente las del motor y el sistema de arranque. Si encuentras cables oxidados o sueltos, límpialos y vuelve a conectarlos firmemente. En algunos casos, es posible que sea necesario reemplazar los cables dañados.
Si el sistema eléctrico aún no funciona correctamente después de estas verificaciones, es recomendable consultar el diagrama eléctrico del John Deere 3020 para asegurarte de que no haya fallos en los circuitos internos. El uso de un escáner de diagnóstico o la revisión detallada de los componentes eléctricos puede ayudar a detectar problemas más complejos.
Mantenimiento y reemplazo de piezas clave del sistema eléctrico
Para garantizar el funcionamiento adecuado del sistema eléctrico del John Deere 3020, es importante realizar un mantenimiento regular y reemplazar las piezas defectuosas a tiempo. Comienza con la revisión de la batería, asegurándote de que los terminales estén limpios y sin corrosión. Si la batería no mantiene la carga, reemplázala por una nueva de especificaciones compatibles.
Los cables y conectores deben inspeccionarse regularmente para detectar posibles signos de desgaste o daños. Reemplaza los cables con aislamiento deteriorado y asegúrate de que los conectores estén bien ajustados para evitar interrupciones en la corriente eléctrica.
El alternador juega un papel fundamental en el sistema eléctrico, ya que recarga la batería durante el funcionamiento del tractor. Si el alternador no está generando suficiente voltaje, realiza una prueba de voltaje y, si es necesario, reemplaza el alternador por uno nuevo para evitar fallas en el sistema eléctrico.
Los fusibles deben revisarse periódicamente. Un fusible fundido puede interrumpir el suministro de energía a diversos componentes eléctricos. Reemplaza los fusibles defectuosos según las especificaciones del manual del tractor para asegurar un flujo de corriente adecuado.
El interruptor de encendido y el regulador de voltaje también deben verificarse. Si el interruptor de encendido no responde o el regulador de voltaje no mantiene la tensión adecuada, reemplázalos para evitar fallos en el arranque y el funcionamiento del sistema eléctrico.
Finalmente, revisa el sistema de luces y faros. Si alguna luz no enciende, revisa el cableado y los interruptores, y cambia las bombillas si es necesario. Mantén todas las conexiones limpias y bien ajustadas para asegurar un rendimiento continuo.
