Para comprender el funcionamiento del embrague en el John Deere 3020, es importante contar con un esquema detallado que facilite la reparación o mantenimiento de esta parte esencial. Este modelo en particular utiliza un embrague de disco de presión que requiere precisión durante su ajuste. Si necesitas realizar ajustes o reemplazos, un diagrama te permitirá identificar los componentes de manera clara y precisa.

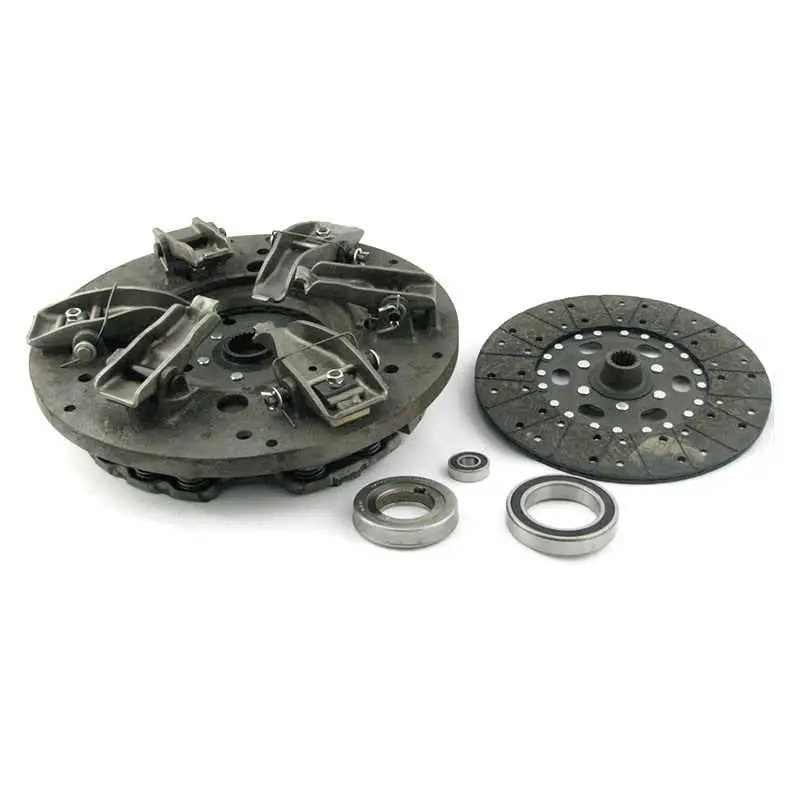

El diagrama del embrague incluye elementos clave como el disco de embrague, el plato de presión, el cojinete de liberación y la horquilla. Al trabajar en el embrague, asegúrate de verificar cada componente para evitar desgaste innecesario o daño adicional. El ajuste adecuado de estos elementos garantiza el funcionamiento correcto del tractor, permitiendo una transmisión eficiente de la potencia del motor a las ruedas.
Recuerda que el desarme y ensamblaje del embrague deben realizarse con cuidado. Si no tienes experiencia, considera consultar el manual del tractor o buscar la ayuda de un profesional. El uso de piezas originales John Deere es fundamental para asegurar la calidad y la durabilidad de las reparaciones.
Diagrama del Embrague John Deere 3020
El diagrama del embrague del John Deere 3020 es crucial para entender cómo funciona el sistema de transmisión y garantizar su mantenimiento adecuado. A continuación, se presenta una descripción detallada de los componentes clave.
| Componente | Descripción |
|---|---|
| Placa de presión | Conecta el motor al volante de inercia, presionando el disco de embrague contra este para permitir el acoplamiento. |
| Disco de embrague | Este disco se encuentra entre la placa de presión y el volante de inercia, permitiendo el acoplamiento y desacoplamiento del motor. |
| Volante de inercia | El volante proporciona la masa necesaria para el funcionamiento continuo del motor, ayudando a suavizar las vibraciones. |
| Resorte de presión | Ayuda a mantener la presión sobre el disco de embrague, asegurando un contacto adecuado entre los componentes durante el uso. |
| Fuelle | Actúa como un amortiguador entre el pedal del embrague y el sistema de presión del embrague, facilitando el accionamiento suave del mismo. |
Para un mantenimiento adecuado, es importante verificar regularmente el estado de estos componentes. Reemplazar cualquier parte desgastada a tiempo evitará problemas graves en el sistema de transmisión. Asegúrate de que la presión del embrague sea constante y que el disco no esté excesivamente desgastado. Un ajuste incorrecto o el desgaste excesivo pueden afectar negativamente el rendimiento del tractor.
Identificación de las piezas clave en el diagrama del embrague John Deere 3020
Para identificar las piezas clave en el diagrama del embrague del John Deere 3020, empieza por localizar los componentes principales que permiten el funcionamiento del sistema. A continuación se destacan las piezas más relevantes y su función:
- Placa de presión: Es la pieza que se encuentra en contacto directo con el disco de embrague. Al presionar sobre él, se permite o se interrumpe la transmisión de fuerza del motor a la transmisión.
- Disco de embrague: Esta pieza actúa como un enlace entre el motor y la transmisión. Su desgaste puede afectar la eficiencia del sistema.
- Resorte de presión: Mantiene la presión sobre el disco de embrague, garantizando un buen contacto y un funcionamiento constante del sistema.
- Placa de disco: Su función es recibir la presión de la placa de presión y transmitirla al disco de embrague.
- Rodamiento de empuje: Se encuentra entre la placa de presión y el disco de embrague. Permite que el embrague funcione suavemente sin fricción excesiva.
- Horquilla de embrague: Actúa como el mecanismo que transmite el movimiento del pedal de embrague a los componentes internos del sistema.
- Centro de embrague: Conecta todos los elementos mencionados anteriormente y ayuda en la transferencia de la fuerza motriz de manera eficiente.
Revisa cada una de estas piezas en el diagrama para asegurar que estén bien alineadas y en buen estado, lo cual es fundamental para el correcto funcionamiento del embrague. Cualquier falla en estas piezas puede causar dificultades en la transmisión de potencia, afectando el rendimiento del tractor.
Instrucciones para la instalación del embrague basado en el diagrama del modelo 3020
Comienza asegurando que el tractor esté apagado y estacionado en una superficie nivelada. Coloca el freno de estacionamiento para evitar movimientos inesperados durante el proceso.
Retira las piezas de la caja de cambios que obstruyan el acceso al embrague. Esto incluirá desmontar el cubreembrague y cualquier componente relacionado, como la palanca de cambios y los soportes cercanos.
Consulta el diagrama del embrague del modelo 3020 para identificar las partes claves: disco de embrague, prensa y cojinete. Asegúrate de que las piezas de reemplazo sean compatibles con el modelo 3020.
Coloca el disco de embrague en el eje de salida de la caja de cambios. Alinea las lengüetas del disco con las ranuras del eje, asegurándote de que quede firme en su lugar.
Instala el plato de presión sobre el disco de embrague, sujetándolo con los pernos de montaje. Asegúrate de apretar los pernos de manera uniforme para evitar deformaciones. Usa una llave dinamométrica para aplicar el torque correcto según las especificaciones del fabricante.

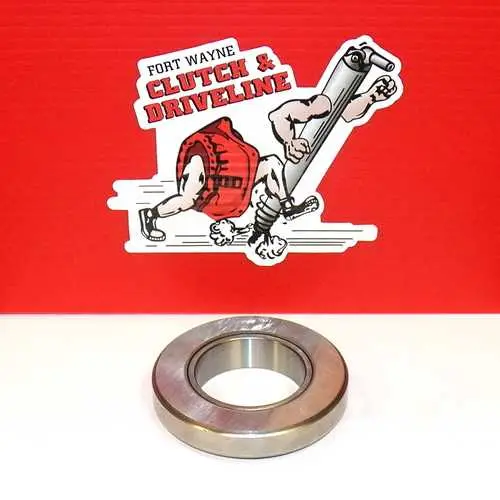

Coloca el cojinete de empuje en su ubicación designada, cerca del plato de presión. Asegúrate de que el cojinete se deslice libremente y no esté dañado.
Vuelve a montar las piezas de la caja de cambios que fueron retiradas inicialmente. Verifica que todos los pernos estén correctamente ajustados.
Realiza una prueba de funcionamiento. Acciona el pedal del embrague para asegurarte de que el sistema se acople y desacople sin dificultad. Si el embrague no funciona correctamente, revisa el alineamiento y los ajustes.
Finalmente, revisa que no haya fugas de aceite en las conexiones y que todo esté firme y seguro. Realiza una prueba de conducción a baja velocidad para verificar el funcionamiento bajo carga.
Solución de problemas comunes relacionados con el embrague según el diagrama
Si experimentas dificultades con el embrague de tu John Deere 3020, lo primero es revisar el sistema hidráulico según el diagrama. A menudo, los problemas están relacionados con la falta de presión en el sistema o componentes desgastados.
Verifica el nivel de fluido hidráulico. Un nivel bajo puede afectar el funcionamiento del embrague, haciendo que no se desacople correctamente. Si el fluido está por debajo del nivel recomendado, rellénalo con el tipo adecuado de fluido hidráulico.
Si el problema persiste, inspecciona la bomba de presión. Asegúrate de que no haya fugas en las conexiones y que la bomba esté funcionando correctamente. Una bomba defectuosa o con fugas puede causar una presión insuficiente, impidiendo que el embrague opere de forma efectiva.
Revisa también los discos de embrague. Con el tiempo, estos discos pueden desgastarse, lo que provoca un funcionamiento deficiente. Si el desgaste es significativo, reemplaza los discos siguiendo las indicaciones del diagrama de embrague.
Una causa común de dificultad en el accionamiento del embrague es la desalineación del mecanismo. Si el embrague no está alineado correctamente, puede hacer que se atasque o se desconecte de manera incompleta. Asegúrate de que todos los componentes estén bien alineados y ajustados según las especificaciones del diagrama.
Si el sistema hidráulico y los discos están en buen estado, pero el problema continúa, es posible que el cable de liberación del embrague esté defectuoso o desgastado. Reemplazar este cable puede resolver el problema si está dañado o no funciona correctamente.
