Conecta la batería del John Deere 3020 siguiendo el diagrama correcto para evitar cortocircuitos y fallas en el sistema eléctrico. Identifica los terminales positivo y negativo antes de iniciar cualquier trabajo y asegúrate de que los cables estén libres de corrosión.
Usa los colores estándar de los cables: rojo para positivo y negro para negativo. Verifica que las conexiones a los fusibles y al interruptor de encendido coincidan con las indicaciones del diagrama para mantener la integridad del circuito.
Inspecciona regularmente los terminales y soportes de la batería para detectar desgaste o sujeción inadecuada. Un cable flojo o dañado puede provocar que el tractor no arranque o cause daños en componentes eléctricos clave.
Aplica grasa dieléctrica en los terminales para prevenir oxidación y mejora la conductividad. Ajusta las abrazaderas con firmeza sin exceder el torque recomendado, asegurando un contacto estable y seguro en todo momento.

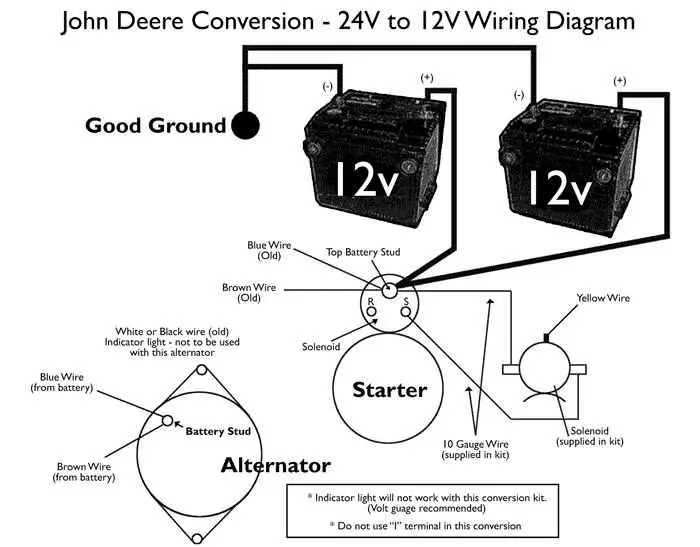

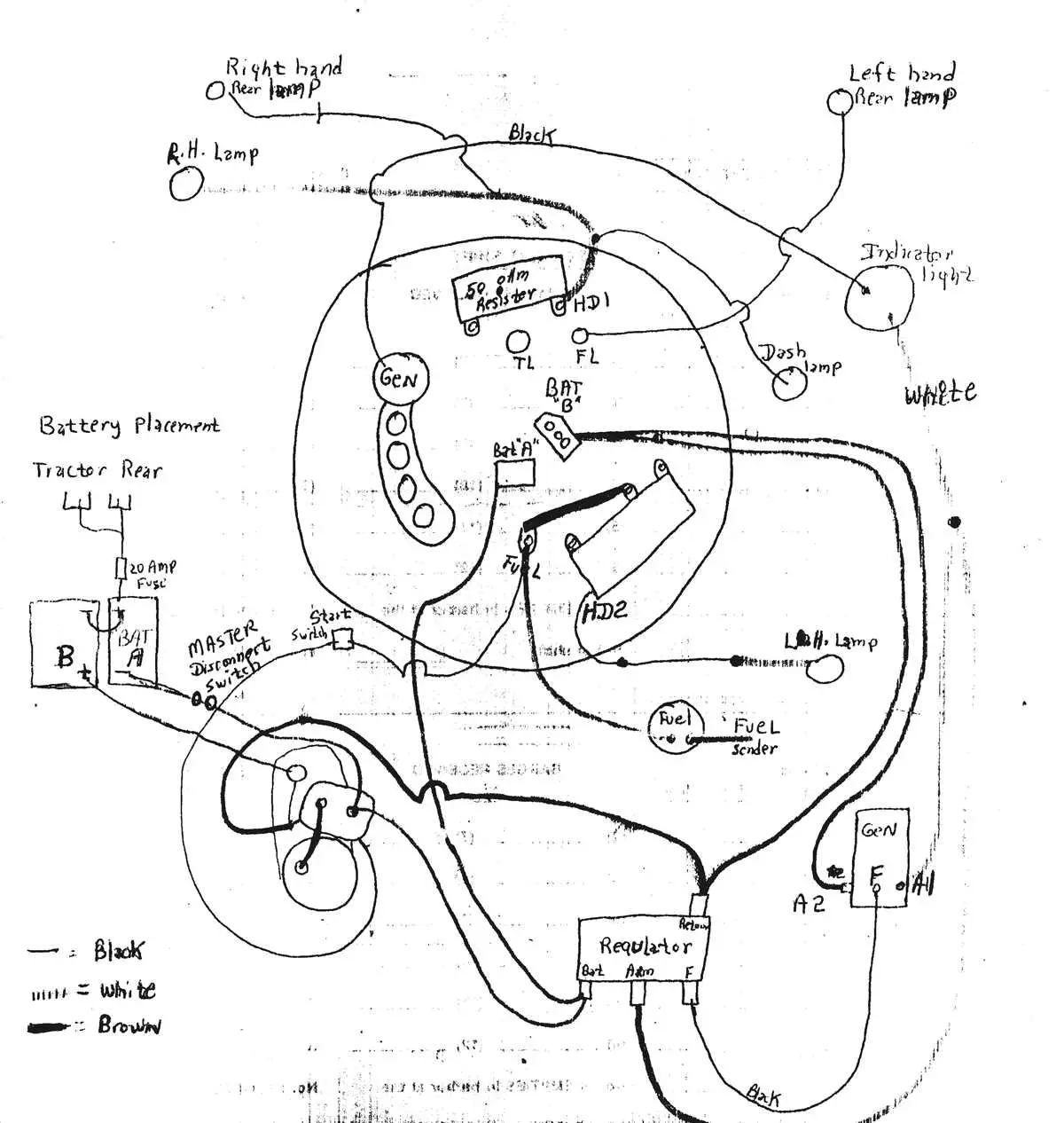

Diagrama de cableado de batería John Deere 3020 para instalación y mantenimiento
Conecta la batería siguiendo la polaridad indicada en el diagrama: el terminal positivo (+) al cable rojo y el negativo (−) al cable negro. Esto previene cortocircuitos y daños en el sistema eléctrico.
Ubica el compartimento de la batería en la parte frontal del tractor. Asegúrate de que los bornes estén limpios y libres de corrosión antes de la instalación. Usa un cepillo metálico para eliminar residuos y aplica grasa dieléctrica para proteger los contactos.
- Verifica que los cables estén firmemente sujetos a los bornes.
- Evita que los cables queden en contacto con partes móviles del motor.
- Utiliza abrazaderas para mantener el cableado ordenado y seguro.
Durante el mantenimiento, revisa periódicamente la tensión de la batería con un multímetro. Mantén el voltaje entre 12,4 V y 12,7 V para baterías de 12 V. Ajusta o reemplaza los cables si presentan desgaste o grietas.
- Desconecta primero el terminal negativo para reducir riesgo de chispas.
- Retira el terminal positivo con cuidado y limpia los bornes.
- Conecta nuevamente primero el positivo y luego el negativo, asegurando un ajuste firme.
Inspecciona los fusibles relacionados con la batería y reemplázalos si es necesario. Sigue el diagrama para identificar cada fusible y su función, evitando errores que puedan afectar el sistema eléctrico del John Deere 3020.
Revisa el estado de los conectores y asegúrate de que no haya humedad ni suciedad. Una conexión limpia y segura garantiza arranques confiables y prolonga la vida útil de la batería y del sistema eléctrico.
Identificación de terminales y conexiones de la batería
Conecta primero el terminal positivo de la batería, marcado con un signo “+” y cable de color rojo. Este terminal se conecta directamente al interruptor de encendido y al sistema de arranque del tractor John Deere 3020. Evita tocar la carcasa metálica al manipular este terminal para prevenir cortocircuitos.
El terminal negativo, identificado con un signo “−” y cable negro, debe conectarse al chasis o a la masa del motor. Esto garantiza un retorno adecuado de corriente y protege los componentes eléctricos del tractor. Comprueba que la conexión esté firme y libre de corrosión para evitar fallos de arranque.
Los cables adicionales, como los que alimentan luces, accesorios o el alternador, se ubican generalmente en bornes secundarios del terminal positivo. Etiqueta cada cable según su función antes de desconectarlos para mantener la organización durante mantenimiento o reemplazo.
Inspecciona visualmente los bornes por signos de oxidación o holgura. Si observas depósitos blancos o verdosos, limpia con un cepillo metálico y aplica grasa dieléctrica para prevenir corrosión. Revisa que las abrazaderas mantengan presión uniforme sobre los terminales.
Al retirar la batería, desconecta primero el terminal negativo para evitar chispas, y al instalar, conecta primero el positivo. Este orden protege el sistema eléctrico y reduce riesgos de cortocircuito durante cualquier intervención en el John Deere 3020.
Pasos para realizar el cableado correcto del sistema eléctrico
Conecta primero el terminal positivo de la batería al interruptor principal utilizando un cable de sección adecuada, asegurando un ajuste firme en los bornes. Evita empalmes improvisados que puedan generar resistencia o calentamiento.
Conecta el terminal negativo de la batería al chasis del tractor, garantizando una buena masa. Limpia previamente la superficie de contacto para eliminar óxido o suciedad que puedan afectar la conductividad.
Identifica cada cable del sistema eléctrico según el diagrama de John Deere 3020. Marca los cables de arranque, luces, alternador y accesorios antes de conectarlos para evitar confusiones durante la instalación.
Instala fusibles y portafusibles en línea con los cables de alimentación principal, asegurando que su amperaje coincida con las especificaciones del fabricante. Esto protege el sistema ante sobrecargas.
Fija los cables a lo largo del chasis utilizando abrazaderas aisladas, evitando el contacto directo con bordes afilados, partes móviles o superficies calientes. Esto previene desgaste y cortocircuitos.
Verifica cada conexión tras la instalación, asegurándote de que los bornes estén apretados y que no existan cables sueltos. Comprueba la continuidad eléctrica y el correcto funcionamiento de luces, arranque y alternador antes de encender el tractor.
Realiza mantenimiento periódico revisando el estado de los cables, terminales y fusibles. Sustituye componentes dañados para mantener la seguridad y el rendimiento del sistema eléctrico.
Solución de problemas comunes en la instalación de la batería
Verifica la polaridad antes de conectar los terminales. Conectar la batería al revés puede dañar el sistema eléctrico y los componentes electrónicos del John Deere 3020.
Inspecciona los terminales y cables en busca de corrosión. Limpia cualquier residuo con una mezcla de bicarbonato de sodio y agua, y asegura que los conectores queden firmes para evitar pérdidas de voltaje.
Comprueba el estado de carga de la batería. Utiliza un multímetro para confirmar que el voltaje está entre 12.4 y 12.7 V en reposo; valores por debajo indican necesidad de carga o reemplazo.
Revisa los fusibles y cables relacionados con la alimentación principal. Un fusible quemado o un cable suelto puede impedir que el tractor encienda incluso con la batería en buen estado.
Evita cortocircuitos al manipular la instalación. Mantén herramientas aisladas y nunca apoyes metal sobre los terminales para prevenir chispas que puedan dañar la batería o provocar accidentes.
Si el tractor presenta problemas de arranque, verifica la conexión a tierra. Un cable de masa flojo o corroído reduce la eficiencia del sistema eléctrico y puede generar fallas intermitentes.
Controla la batería después de operaciones prolongadas. El calor excesivo o vibraciones fuertes pueden aflojar conexiones, por lo que es recomendable inspeccionarla periódicamente.
