Para solucionar problemas eléctricos o realizar reparaciones en tu John Deere 3010, contar con un esquema de cableado detallado es fundamental. Este diagrama te ayudará a identificar de manera precisa las conexiones entre los diferentes componentes eléctricos del tractor.
Primero, asegúrate de que el tractor esté apagado y desconectado de cualquier fuente de energía. Esto evitará accidentes durante el proceso. Luego, consulta el diagrama para verificar el estado de las conexiones de la batería, el alternador y el sistema de encendido. Los diagramas de cableado suelen mostrar de forma clara los colores de los cables y la ubicación de cada uno.
Al seguir el diagrama de cableado, podrás realizar reparaciones más rápidas y con mayor seguridad. Si encuentras un cable dañado o desconectado, reemplázalo o vuelve a conectarlo correctamente. Esto puede solucionar problemas como el mal funcionamiento del motor o el sistema eléctrico.
Finalmente, si no tienes el diagrama original, puedes encontrarlo fácilmente en manuales de reparación específicos para el John Deere 3010 o a través de foros de discusión de usuarios. Tener acceso a esta información es clave para mantener tu equipo en buen estado de funcionamiento y evitar problemas futuros.

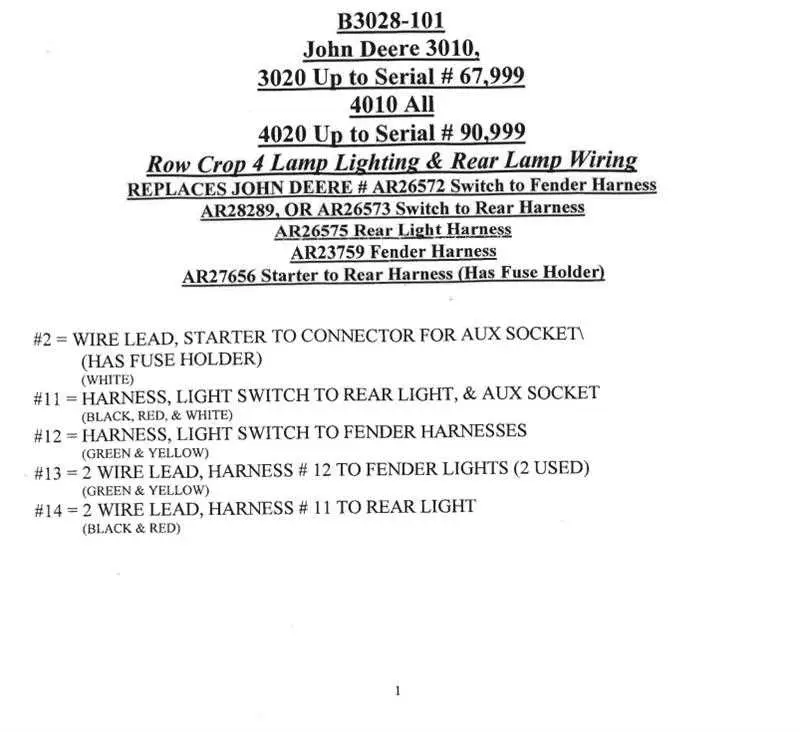

Diagrama de cableado John Deere 3010
Para reparar o mantener el sistema eléctrico del John Deere 3010, consulta el diagrama de cableado. Asegúrate de identificar correctamente los cables y sus conexiones. Aquí están los puntos clave:
- Batería: El cable positivo (rojo) va del terminal positivo de la batería al interruptor de arranque. El cable negativo (negro) se conecta al chasis.
- Interruptor de arranque: Revisa los cables que conectan la batería con el interruptor de arranque. Verifica que los contactos estén limpios y sin corrosión.
- Luces: El sistema
Conexiones eléctricas principales en el sistema de encendido del John Deere 3010
En el sistema de encendido del John Deere 3010, las conexiones clave incluyen la bobina de encendido, el distribuidor, el interruptor de encendido y la batería. Es fundamental asegurarse de que todos los cables estén firmemente conectados y sin corrosión para evitar fallos en el arranque.
La bobina de encendido recibe corriente desde la batería a través de un cable de alimentación. Asegúrate de que el cable positivo esté conectado correctamente a la terminal de la bobina y que el cable negativo esté bien aislado. La señal de encendido se transmite del distribuidor a las bujías, proporcionando la chispa necesaria para la combustión.
El interruptor de encendido controla el flujo de corriente hacia la bobina y otros componentes. Verifica que los cables del interruptor estén bien sujetos y que no haya interrupciones en el circuito. Si el interruptor no funciona correctamente, puede interrumpir el encendido del motor.
Una conexión segura y estable entre la batería y los componentes eléctricos es esencial para un funcionamiento óptimo. Revisa los cables de la batería para asegurarte de que no estén dañados o corroídos, ya que esto puede afectar el rendimiento del motor y del sistema de encendido.
Finalmente, no descuides el distribuidor, que juega un papel fundamental en la distribución de la corriente a las bujías. Inspecciona los cables de las bujías para evitar fallos en el encendido. Un mantenimiento regular de estas conexiones garantizará un encendido confiable y un motor eficiente.
Cómo interpretar el diagrama de cables para el sistema de carga en el John Deere 3010
Para analizar el sistema de carga en el John Deere 3010, comienza por identificar la batería, el alternador y los cables que los conectan. El diagrama de cables indica cómo fluye la energía desde la batería hasta el alternador, asegurando que el sistema se mantenga cargado correctamente durante la operación.
Observa que el alternador tiene dos terminales principales: uno para la salida de corriente hacia la batería y otro para la conexión al regulador de voltaje. El regulador de voltaje es responsable de mantener un voltaje constante en el sistema, evitando sobrecargas o caídas de voltaje. Revisa que los cables entre el alternador y el regulador estén en buen estado, sin signos de desgaste o cortocircuitos.
El cable que va desde el terminal positivo de la batería hasta el alternador debe estar libre de cualquier interrupción. Este cable permite que la corriente fluya de vuelta a la batería, asegurando que el sistema de carga funcione correctamente. Si hay una desconexión o daño en este cable, el sistema no cargará adecuadamente, lo que podría provocar fallos en el funcionamiento de otros componentes eléctricos del tractor.
También es clave revisar el fusible en el circuito de carga. En el diagrama de cables, este fusible protege contra sobrecorrientes que podrían dañar los componentes. Si el fusible está quemado, el sistema de carga no funcionará, lo que puede resultar en una batería descargada y otros problemas eléctricos.
Verifica las conexiones de tierra, ya que una mala conexión a tierra puede interferir en el funcionamiento del alternador y otros sistemas eléctricos. Asegúrate de que el cable de tierra esté bien conectado al chasis y a la batería, sin corrosión ni contactos flojos.
Si todo parece en orden pero el sistema no carga correctamente, utiliza un multímetro para comprobar la salida del alternador. Un voltaje bajo puede indicar un alternador defectuoso o un regulador de voltaje mal calibrado.
Solución de problemas comunes en el cableado del John Deere 3010 según el diagrama
Verifica primero que todas las conexiones estén firmemente ajustadas. A menudo, los problemas de encendido o de arranque son causados por conexiones flojas o cables corroídos. Si el tractor no arranca, revisa la batería y los terminales de los cables de arranque. Si los terminales están sucios, límpialos con un limpiador de contactos y vuelve a conectarlos correctamente.
Si el sistema de luces no funciona, revisa el interruptor de luces. Asegúrate de que el cableado entre el interruptor y las luces esté intacto y sin daños. Un cable roto o desgastado puede ser la causa del fallo. También verifica los fusibles correspondientes a las luces para descartar un cortocircuito.
En casos donde el motor se apaga repentinamente, revisa el sistema de encendido. Un mal contacto en el interruptor de encendido o cables dañados pueden ser responsables de este problema. Asegúrate de que el interruptor esté funcionando correctamente y revisa los cables de alta tensión que conectan la bobina al distribuidor.
Si el tractor presenta problemas con el sistema de carga o alternador, comprueba que el cable que conecta el alternador a la batería esté en buen estado. Un cable dañado o suelto podría interrumpir la carga, provocando que la batería se agote rápidamente.
Para problemas con el sistema de arranque, revisa el solenoide y los cables de arranque. Si el solenoide no activa el motor de arranque, prueba a saltar el circuito o reemplazar el solenoide si es necesario. Asegúrate de que el cable de arranque esté bien conectado y sin daños visibles.
Si encuentras dificultades en el funcionamiento del sistema de señales o luces de advertencia, revisa los conectores del sistema y asegúrate de que no haya corrosión en los terminales. A veces, la corrosión puede interferir en la señal y evitar que el sistema funcione correctamente.
Para asegurar una reparación duradera, utiliza cables de repuesto adecuados según las especificaciones del John Deere 3010. Asegúrate de seguir el diagrama de cableado para evitar errores y asegurar un funcionamiento óptimo del sistema eléctrico.
