Conecta el solenoide del arranque directamente al terminal positivo de la batería utilizando un cable de calibre adecuado para evitar caídas de voltaje. Asegúrate de que los terminales estén limpios y ajustados para mantener un flujo eléctrico constante.
Localiza el interruptor de encendido y verifica su continuidad antes de instalar el nuevo cableado. Usa fusibles de 20 amperios entre la batería y el solenoide para proteger el sistema de cortocircuitos y sobrecargas.
Identifica claramente los cables que van del solenoide al motor de arranque y del solenoide al interruptor de encendido. Etiquetar cada conexión facilita futuras revisiones y reduce el riesgo de errores al reemplazar componentes.
Comprueba que la masa del tractor esté en buen estado, conectando el chasis directamente al terminal negativo de la batería. Esto garantiza que el motor de arranque reciba la corriente completa sin interferencias ni caídas de tensión.

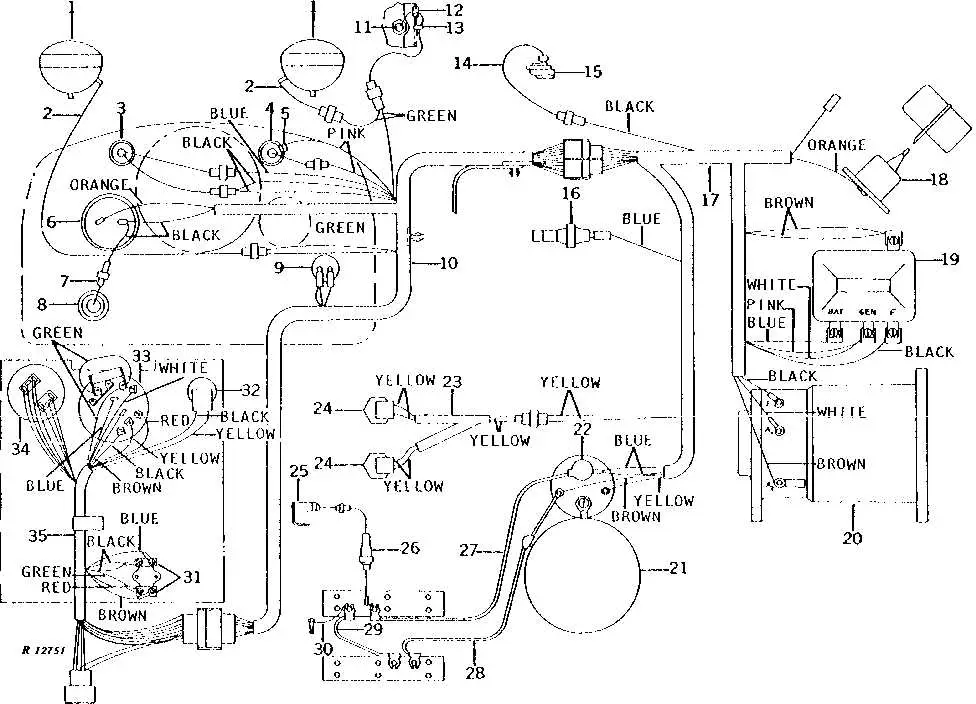

Diagrama de cableado del arranque John Deere 3010
Conecta el cable positivo de la batería al terminal principal del motor de arranque (starter) usando un cable de calibre 4 o 6 para asegurar flujo de corriente estable. El cable de control del interruptor de encendido debe ir directamente al solenoide del arranque, evitando empalmes intermedios que puedan generar caídas de voltaje.
Ubica el solenoide cerca del motor y conecta su terminal de salida al motor de arranque. El cable de retorno a tierra debe estar limpio, sin óxido ni pintura, para mantener contacto firme con el chasis. Verifica que el cable del alternador no interfiera con el circuito del arranque y asegúralo con abrazaderas para evitar rozaduras.
Identifica los colores de los cables según el diagrama oficial: rojo para positivo de batería, negro para tierra, y amarillo o verde para la señal del interruptor de encendido. Conecta cada terminal siguiendo la numeración del diagrama para prevenir cortocircuitos y garantizar que el motor reciba corriente suficiente para arrancar.
Inspecciona los terminales antes de encender. Asegura que los tornillos estén firmes y los contactos limpios. Si el motor de arranque no responde, revisa primero el cable de control al solenoide y la continuidad del cable principal de batería.
Identificación de cables y conectores del motor de arranque
Conecta el cable grueso del positivo de la batería directamente al terminal principal del motor de arranque. Este cable suele estar marcado con un color rojo intenso y tiene un terminal de gran diámetro.
Localiza el cable de señal del interruptor de encendido; generalmente es más delgado y puede ser de color amarillo o blanco. Este cable activa el solenoide cuando giras la llave.
Verifica el cable de masa del motor de arranque, que debe estar asegurado al bloque del motor o al chasis mediante un perno limpio y sin corrosión. Esto garantiza un flujo de corriente estable.
Identifica los conectores de la solenoide: uno conecta con el terminal de la batería y el otro al motor de arranque. Confirma que los terminales estén firmes y libres de óxido para evitar fallas al arrancar.
Usa marcadores o etiquetas para diferenciar los cables si necesitas desconectarlos. Esto facilita el ensamblaje correcto y previene errores de conexión que puedan dañar el sistema eléctrico.
Comprueba visualmente el estado del aislamiento de cada cable; cualquier signo de desgaste o fisura requiere reemplazo inmediato para mantener la seguridad y el rendimiento del motor de arranque.
Procedimiento paso a paso para conectar el arranque
Conecta el arranque de tu John Deere 3010 siguiendo estos pasos precisos para evitar fallas eléctricas:
- Desconecta la batería: Retira primero el cable negativo para eliminar riesgos de cortocircuito.
- Ubica el motor de arranque: Se encuentra en el lado derecho del motor, cerca del volante de inercia.
- Inspecciona los terminales: Asegúrate de que estén limpios, sin óxido ni restos de grasa.
- Conecta el cable de alimentación principal: Une el cable grueso del positivo de la batería al terminal grande del motor de arranque. Aprieta firmemente con la llave adecuada.
- Conecta el cable de señal del interruptor de encendido: Este cable más delgado va al terminal pequeño del solenoide. Confirma que no esté flojo y que haga buen contacto.
- Verifica conexiones a tierra: Asegúrate de que la carcasa del motor de arranque esté bien fijada al bloque del motor para cerrar el circuito eléctrico.
- Revisa los fusibles y cables auxiliares: Comprueba que no haya cables pelados o fusibles dañados que puedan impedir el arranque.
- Reconecta la batería: Vuelve a colocar el cable negativo y aprieta. Comprueba que los cables no toquen partes móviles del motor.
- Prueba el arranque: Gira la llave y escucha que el motor de arranque funcione sin ruidos extraños ni retrasos. Si falla, revisa los contactos y terminales nuevamente.
Siguiendo esta secuencia, el motor de arranque se conectará correctamente y funcionará de forma estable.
Solución de problemas comunes en el circuito de arranque
Verifica la batería primero: mide su voltaje con un multímetro; debe registrar entre 12.4 y 12.7 V con el motor apagado. Conecta los bornes firmemente y limpia cualquier corrosión para asegurar un contacto adecuado.
Inspecciona el interruptor de arranque. Usa un multímetro en continuidad mientras giras la llave; si no hay paso de corriente, reemplaza el interruptor. Asegúrate de que los cables conectados estén firmes y sin daños visibles.
Revisa el solenoide de arranque. Escucha un clic al girar la llave; si no se oye, prueba aplicando 12 V directamente al solenoide. Si responde, el problema está en el cableado o interruptor. Si no, reemplaza el solenoide.
Examina los cables de arranque hacia el motor. Busca cables deshilachados, quemados o con conexiones flojas. Sustituye cualquier sección dañada y aprieta los terminales.
Comprueba el motor de arranque. Desmonta y aplica 12 V directamente para ver si gira. Si no gira, revisa escobillas y colector; reemplaza componentes desgastados o el motor completo si es necesario.
Confirma la correcta conexión a tierra del chasis y del motor. Una mala tierra puede impedir que el motor de arranque funcione incluso si todos los componentes están en buen estado.
Después de cada intervención, prueba el arranque. Registra cualquier cambio en la respuesta del motor para identificar con precisión dónde se encuentra la falla.
