Si estás buscando el diagrama de la bomba hidráulica para el modelo John Deere 3010, has llegado al lugar correcto. Este esquema es clave para entender cómo funciona el sistema hidráulico y realizar las reparaciones necesarias. Conocer las conexiones y los componentes específicos facilitará el mantenimiento y mejorará la eficiencia operativa de tu maquinaria.
El diagrama te ayudará a identificar las principales piezas del sistema hidráulico, como la bomba, los conductos de presión y retorno, y las válvulas que controlan el flujo de aceite. Es fundamental que sepas cómo revisar cada componente para evitar fallos frecuentes, como pérdidas de presión o fallas en la bomba.
Para realizar un diagnóstico preciso o reemplazar piezas, es importante tener acceso a la información correcta. Asegúrate de consultar este diagrama junto con el manual de servicio del John Deere 3010, ya que te permitirá seguir el procedimiento correcto para cualquier ajuste o reparación.

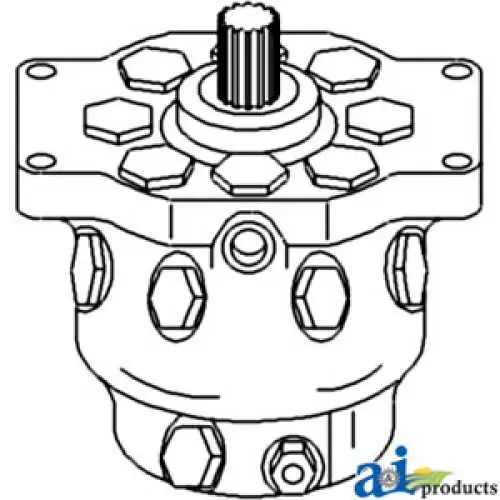

Diagrama de la bomba hidráulica John Deere 3010
Para entender el funcionamiento de la bomba hidráulica del John Deere 3010, es importante analizar su diagrama. Este muestra cómo los componentes clave se interrelacionan, lo que facilita la identificación de problemas y la optimización del mantenimiento.
- Bomba de engranaje: La bomba hidráulica del 3010 utiliza un diseño de engranaje, conocido por su robustez y fiabilidad. Esta bomba está encargada de generar la presión hidráulica necesaria para las operaciones del tractor.
- Entrada y salida de aceite: El diagrama detalla las conexiones de entrada y salida del aceite, que permiten que el fluido hidráulico circule a través del sistema, alimentando los diversos actuadores y motores hidráulicos.
- Válvula de control: La válvula de control hidráulico se encuentra en el sistema para regular el flujo de aceite, asegurando que la presión y el flujo sean adecuados en cada momento. El diagrama muestra su ubicación exacta y las conexiones con otras partes del sistema.
- Filtros hidráulicos: Los filtros hidráulicos son fundamentales para garantizar que el aceite fluya limpio y sin partículas que puedan dañar los componentes internos. Su posición en el diagrama permite su fácil localización durante las tareas de mantenimiento.
Al estudiar este diagrama, puedes realizar tareas de diagnóstico y mantenimiento con mayor rapidez, ya que la visualización de los componentes ayuda a localizar fallos comunes como fugas o bloqueos.
- Ubicación del distribuidor: El distribuidor hidráulico es el encargado de dirigir el flujo de aceite a las diferentes partes del sistema según sea necesario. En el diagrama se encuentran detalladas sus conexiones con los actuadores.
- Válvula de presión: Este componente regula la presión máxima que puede alcanzar el sistema hidráulico. El diagrama señala cómo está conectada a la bomba y a la válvula de control.
Este diagrama es una herramienta valiosa para cualquier persona que necesite comprender y mantener la bomba hidráulica del John Deere 3010, permitiendo así una mayor longevidad y rendimiento del tractor.
Cómo identificar las piezas clave en el diagrama de la bomba hidráulica
Localiza el cuerpo de la bomba, la parte central que alberga los componentes principales. Es el componente más grande y está claramente indicado en el diagrama. Asegúrate de identificar las conexiones de entrada y salida de fluido, ya que marcan el flujo del sistema. Estas conexiones están representadas por líneas que salen del cuerpo de la bomba hacia otros componentes del circuito hidráulico.
Busca el eje de la bomba, que generalmente está representado en el diagrama como una línea o un círculo con flechas que indican el movimiento rotacional. Este eje es el motor de la bomba, responsable de la transferencia de energía mecánica al fluido hidráulico. Asegúrate de identificar su dirección de giro, que puede ser crucial para la instalación o el mantenimiento.
Identifica las válvulas de control, ubicadas generalmente cerca de la bomba. Estas válvulas regulan el flujo de fluido hacia los actuadores del sistema. En el diagrama, suelen estar marcadas con símbolos específicos que indican su función, como control de presión o de caudal. Revisa si hay una válvula de retención, que permite que el fluido fluya en una sola dirección.
Localiza los filtros de la bomba, representados por círculos con líneas indicativas del flujo. Los filtros protegen los componentes internos de la bomba de partículas y contaminantes. Es importante confirmar la posición del filtro para garantizar un flujo limpio y evitar daños en la bomba.
Verifica los componentes de sellado, indicados en el diagrama como anillos o juntas. Los sellos mantienen la presión dentro de la bomba y evitan fugas de fluido. Inspecciona su ubicación y condición, ya que su mal funcionamiento puede afectar la eficiencia del sistema hidráulico.
Problemas comunes en el sistema hidráulico y cómo solucionarlos según el diagrama
Si experimentas pérdida de presión en el sistema, verifica las conexiones del conducto de succión. Asegúrate de que no haya obstrucciones o fugas, ya que cualquier fuga puede reducir la eficiencia del sistema. Reemplaza las mangueras dañadas y aprieta bien todas las conexiones.
Cuando notes ruidos extraños o vibraciones en la bomba hidráulica, revisa el nivel de aceite y la calidad del mismo. Un nivel bajo o aceite sucio puede causar problemas en el funcionamiento de la bomba. Cambia el aceite y asegúrate de que el filtro esté limpio para evitar daños en la bomba.
Si el rendimiento es inconsistente o la dirección de flujo no es precisa, el problema podría estar en una válvula de control defectuosa. Reemplázala si es necesario, y asegúrate de que las válvulas de dirección y presión estén correctamente ajustadas según el diagrama del sistema hidráulico.
Un signo de fuga interna puede ser la disminución de la capacidad de carga del tractor. Si esto ocurre, es posible que los sellos internos de la bomba estén dañados. Sustituye los sellos según las especificaciones del diagrama hidráulico de John Deere 3010.
Si el sistema no responde a las órdenes o el pistón se mueve lentamente, revisa la válvula de alivio. Una válvula atascada puede restringir el flujo adecuado del aceite. Límpiala o reemplázala si es necesario para restaurar el rendimiento del sistema hidráulico.
Pasos para realizar un mantenimiento adecuado en la bomba hidráulica de John Deere 3010
Reemplaza el aceite hidráulico cada 1000 horas de uso o una vez al año, lo que ocurra primero. El aceite contaminado afecta el rendimiento de la bomba y puede causar fallos prematuros.
Revisa las mangueras y conexiones. Busca signos de desgaste o fugas. Las mangueras dañadas pueden comprometer la presión del sistema y afectar su funcionamiento. Asegúrate de apretar correctamente las conexiones para evitar fugas de fluido hidráulico.
Inspecciona los filtros hidráulicos. Si están sucios o dañados, cámbialos para asegurar que el fluido pase limpio y sin impurezas. Los filtros deben cambiarse cada 500 horas de operación.
Verifica el sistema de control de presión. Ajusta la presión según las especificaciones del fabricante para evitar daños en la bomba y otros componentes del sistema hidráulico.
Lubrica los componentes móviles de la bomba. Usa un lubricante adecuado para reducir la fricción y prevenir el desgaste prematuro. Esto asegura que los engranajes y rodamientos funcionen de manera suave.
Examina la bomba visualmente. Si notas cualquier ruido extraño o vibraciones, realiza una inspección más detallada para identificar posibles fallos en los rodamientos o el motor hidráulico.
Verifica el estado del aceite. Si el aceite tiene un color oscuro o huele a quemado, es señal de que está contaminado y debe cambiarse. Asegúrate de usar el tipo de aceite recomendado para tu equipo.
