Si necesitas revisar o reparar el sistema eléctrico de tu John Deere 300D, entender el diagrama de cableado del alternador es crucial para garantizar que todo funcione sin problemas. Este diagrama te permitirá identificar rápidamente las conexiones clave, los puntos de entrada y salida de energía, y los componentes interrelacionados. Con esta información, puedes solucionar problemas con el alternador o realizar un mantenimiento preventivo adecuado.
El diagrama de cableado para el alternador de este modelo incluye varias conexiones importantes, como la conexión de la batería, el regulador de voltaje y los cables de salida hacia el sistema eléctrico del vehículo. Al interpretar correctamente este diagrama, puedes evitar errores comunes durante la instalación o reparación, como cables mal conectados o errores de polaridad.
Para simplificar la tarea de diagnóstico, asegúrate de seguir cada paso del diagrama con precisión. Si no tienes experiencia previa con sistemas eléctricos, utilizar un multímetro para verificar la continuidad y los voltajes en los cables es una excelente forma de asegurarte de que todo esté funcionando correctamente. Recuerda revisar los puntos de conexión del alternador y el regulador, ya que suelen ser áreas propensas a fallos.

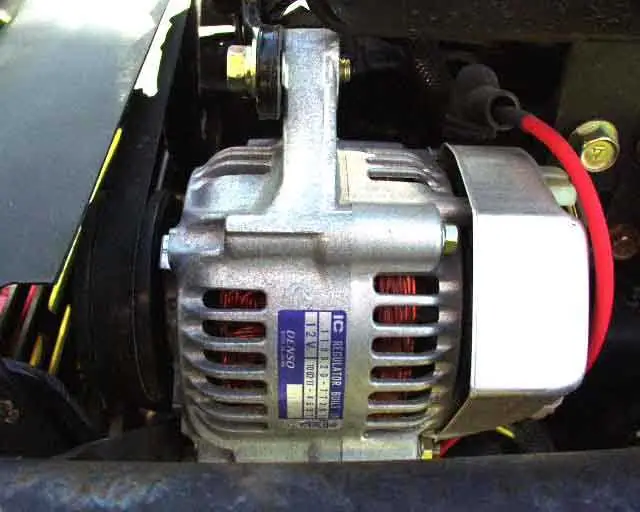

Diagrama de cables del alternador John Deere 300D
Para garantizar el correcto funcionamiento del alternador en tu John Deere 300D, sigue el diagrama de cables que te proporcionamos. Asegúrate de conectar correctamente cada cable en su respectivo terminal para evitar fallos eléctricos. El diagrama describe la conexión de los cables principales y sus funciones dentro del sistema de carga.
- Cable de salida (positivo): Este cable conecta el alternador con la batería, permitiendo que la energía generada se almacene. El terminal positivo del alternador debe estar conectado al cable rojo de la batería.
- Cable de tierra: El alternador tiene un terminal de tierra que debe estar correctamente conectado a la estructura metálica del vehículo para evitar interferencias eléctricas. Es importante que este cable esté limpio y sin óxido.
- Cable de excitación (exciter wire): Este cable lleva corriente al alternador para que este comience a generar electricidad. En el John Deere 300D, se conecta generalmente al sistema de encendido o a un regulador de voltaje.
- Regulador de voltaje: El regulador asegura que el alternador no sobrecargue el sistema eléctrico del vehículo. Su conexión con el alternador es esencial para mantener la estabilidad del voltaje.
Para realizar la reparación o la instalación, siempre verifica el estado de los cables y terminales. Un mal contacto puede ocasionar problemas de carga. Si el alternador no está generando suficiente voltaje, revisa el cable de excitación, ya que una falla en esta línea puede impedir que el alternador inicie correctamente.
Al seguir este diagrama y realizar las conexiones adecuadas, garantizarás el rendimiento del alternador y la durabilidad del sistema eléctrico de tu maquinaria. No olvides realizar una prueba de voltaje después de cada ajuste para confirmar que todo esté funcionando correctamente.
Conexiones principales en el alternador del John Deere 300D
Para asegurar el buen funcionamiento del alternador en el John Deere 300D, es fundamental conocer las conexiones clave. La conexión de corriente positiva se realiza mediante un cable que se conecta al terminal “B” del alternador. Este cable va directamente a la batería del sistema eléctrico del vehículo, proporcionando la energía necesaria para la carga.
El terminal “F” es donde se conecta el regulador de voltaje. A través de este terminal, se controla la salida de voltaje del alternador, lo que ayuda a mantener la carga adecuada sin sobrecargar el sistema. Asegúrate de que el cable de este terminal esté firme y libre de corrosión.
El cable de tierra del alternador, que va al chasis del tractor, debe estar bien fijado y sin daños. La conexión a tierra asegura que el alternador funcione correctamente y evita interferencias eléctricas que puedan afectar el rendimiento del sistema.
Revisa también la conexión del cable de excitaión en el terminal “L”, que activa el alternador al recibir la señal del regulador de voltaje. Un cable flojo o dañado en este terminal puede causar que el alternador no se encienda correctamente.
Por último, revisa el conector de señal que va al panel de control del tractor. Este cable transmite información sobre el estado del alternador, alertando sobre posibles fallos o deficiencias en la carga.
Cómo interpretar el diagrama de cables para solucionar fallos eléctricos
Al analizar el diagrama de cables de un alternador John Deere 300D, comienza por identificar los componentes clave: el alternador, la batería, los fusibles y el regulador de voltaje. Cada uno de estos elementos está representado por símbolos específicos, lo que te permitirá ubicar rápidamente las conexiones entre ellos.
Verifica las conexiones de los cables desde el alternador hasta la batería. Asegúrate de que el cable positivo esté correctamente conectado a la terminal de la batería. Un cable suelto o corroído puede ser la causa de una falta de carga. Revisa también el cable que conecta el alternador con el regulador de voltaje, ya que un fallo en este cable puede impedir que el alternador regule correctamente la salida de energía.
En el diagrama, los fusibles están representados como bloques con líneas conectadas. Si hay un corte en el diagrama que indique un fusible roto, reemplázalo y verifica si el problema persiste. Es útil seguir las rutas de corriente indicadas para asegurarte de que todos los cables están correctamente conectados sin interrupciones.
Si no hay daños visibles en los cables o fusibles, revisa la señal de tierra. El alternador necesita una buena conexión a tierra para funcionar correctamente. Si el diagrama muestra que hay una conexión a tierra deficiente o inexistente, corrige esta conexión para restaurar el flujo eléctrico adecuado.
Finalmente, asegúrate de que el regulador de voltaje esté funcionando. Si el diagrama muestra que la señal de entrada y salida del regulador son correctas, pero el alternador no genera suficiente voltaje, puede ser necesario reemplazar el regulador o realizar un diagnóstico más profundo en el sistema.
Reemplazo y mantenimiento del cableado del alternador en el John Deere 300D
Para garantizar el buen funcionamiento del alternador en el John Deere 300D, es necesario realizar un mantenimiento periódico y, si es necesario, reemplazar el cableado. Un cableado dañado o desgastado puede afectar la eficiencia del sistema eléctrico y poner en riesgo otros componentes del vehículo.
Primero, inspecciona el cableado del alternador para detectar cualquier signo de desgaste, cortes o corrosión en los conectores. Si alguno de estos problemas es evidente, reemplaza el cable afectado. Es importante usar cables y conectores de alta calidad, compatibles con las especificaciones del modelo 300D, para evitar problemas futuros.
Cuando procedas con el reemplazo de cables, sigue estos pasos:
| Paso | Descripción |
|---|---|
| 1 | Desconecta la batería para evitar cortocircuitos y lesiones. |
| 2 | Retira el cableado viejo del alternador, prestando atención a la ubicación de cada cable para facilitar la instalación del nuevo. |
| 3 | Inspecciona el alternador y los conectores por posibles signos de daño. |
| 4 | Instala el nuevo cableado, asegurándote de que cada cable esté correctamente conectado según el diagrama de cableado del alternador. |
| 5 | Vuelve a conectar la batería y verifica que el alternador esté funcionando correctamente. |
Además del reemplazo, realiza un mantenimiento regular del sistema de cables para prevenir la acumulación de suciedad o corrosión. Limpia los conectores con productos específicos para evitar la acumulación de humedad que pueda dañar el cableado. Es recomendable revisar el sistema eléctrico cada 500 horas de funcionamiento.
El cuidado adecuado del cableado del alternador asegura una carga estable de la batería y evita problemas eléctricos en el futuro.
