Para comprender el diagrama del sistema de carga 24V de John Deere, comienza por identificar los componentes clave. El sistema de carga es fundamental para garantizar el correcto funcionamiento del equipo, ya que asegura que la batería reciba la carga necesaria durante su operación.
El alternador es uno de los elementos principales. Asegúrate de verificar su conexión y estado. Si el alternador no genera suficiente voltaje, el sistema no será capaz de mantener la carga de la batería de manera adecuada.
Es importante también revisar el regulador de voltaje. Este componente controla el nivel de voltaje generado por el alternador para evitar que la batería reciba un exceso de carga, lo que podría dañarla. Inspecciona las conexiones y asegúrate de que el regulador esté funcionando dentro de los parámetros especificados por el fabricante.
Además, el diagrama muestra las conexiones entre los cables, los cuales deben estar en buen estado y correctamente aislados para evitar cortocircuitos. El uso de cables de calidad y bien dimensionados es crucial para evitar fallos en el sistema de carga.

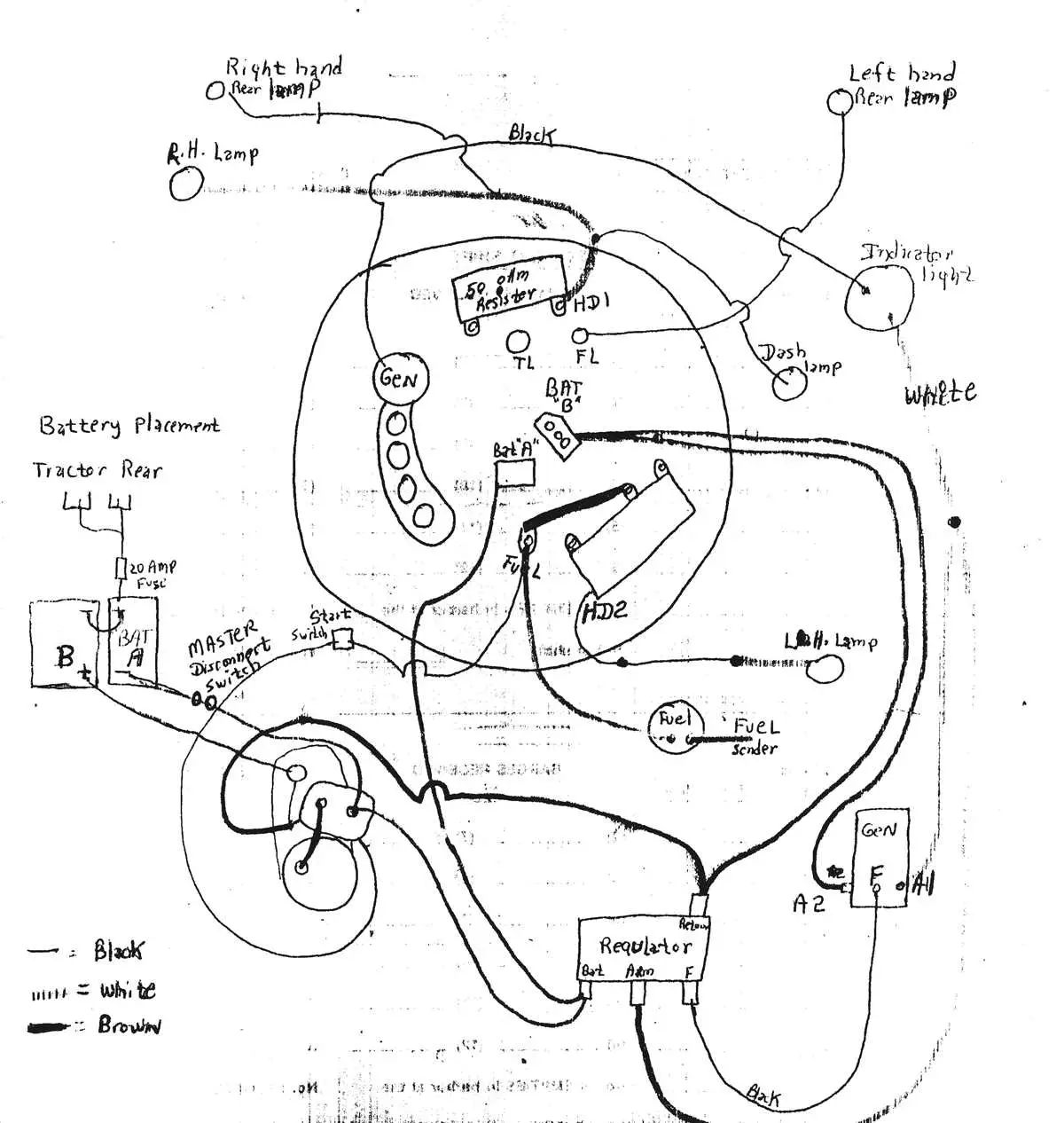

Diagrama del sistema de carga 24V John Deere
El sistema de carga de 24V de John Deere está diseñado para proporcionar una carga constante y estable a los componentes eléctricos del vehículo. Comprender cómo funciona este sistema te ayudará a identificar problemas y realizar mantenimiento de manera eficiente. Este sistema utiliza un generador que produce electricidad para recargar la batería de 24V y alimentar los componentes del tractor.
En el diagrama del sistema de carga 24V, el generador o alternador se conecta a la batería a través de un regulador de voltaje. El regulador controla la cantidad de voltaje que pasa al sistema, asegurando que la batería se cargue correctamente sin sobrecargarla. Si el regulador de voltaje falla, la batería puede sufrir daños por exceso de carga o no cargarse adecuadamente.
Además, es fundamental verificar las conexiones entre el alternador y la batería. Los cables deben estar bien conectados y sin corrosión. La corrosión en los terminales puede afectar el rendimiento del sistema y causar fallos en la carga. También, es necesario revisar el fusible de protección para evitar cortocircuitos o daños a los componentes eléctricos del sistema de carga.

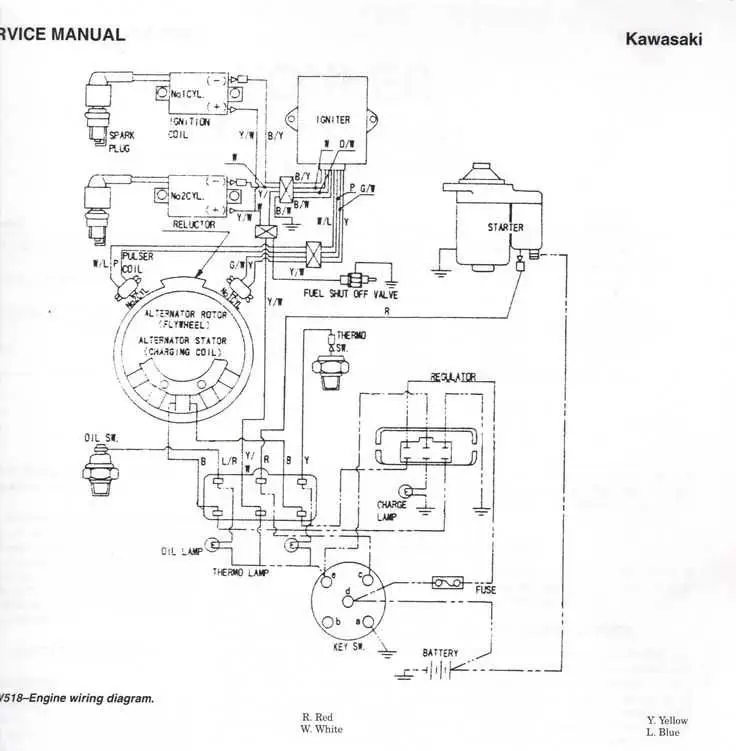

El diagrama proporciona información sobre la ubicación de estos componentes y su interconexión, permitiendo una inspección detallada del sistema. Al realizar un diagnóstico, verifica primero que el alternador esté funcionando correctamente y que el voltaje de salida sea el adecuado para mantener la batería cargada. Si el sistema no está cargando correctamente, revisa cada parte del diagrama para detectar posibles fallos en los componentes individuales.
Identificación de componentes clave en el sistema de carga 24V
Para asegurar el funcionamiento correcto del sistema de carga 24V en maquinaria John Deere, es crucial identificar los principales componentes que intervienen en el proceso de carga. El alternador, que convierte la energía mecánica en energía eléctrica, es el corazón del sistema. La batería de 24V almacena la energía generada para su uso en el motor y otros sistemas eléctricos.
El regulador de voltaje es otro componente clave que garantiza que la carga de la batería no exceda el límite recomendado. Si el voltaje es demasiado alto, puede dañar la batería. También es importante identificar los cables y conectores, ya que cualquier desgaste o mal contacto puede interrumpir el flujo de energía y afectar la eficiencia del sistema.
La resistencia de la batería y las conexiones del sistema de carga también deben ser verificadas regularmente. Las conexiones débiles o corroídas pueden provocar fallos en la carga, lo que a su vez afecta el rendimiento de la maquinaria. Un mantenimiento regular y la inspección de estos componentes aseguran la longevidad y la fiabilidad del sistema de carga 24V.
Conexión y configuración del sistema de carga 24V en maquinaria John Deere
Conectar y configurar adecuadamente el sistema de carga 24V en maquinaria John Deere es fundamental para garantizar un rendimiento óptimo del equipo. Sigue estos pasos detallados para asegurar una instalación correcta:
- Verificación de componentes: Asegúrate de que la batería de 24V, el alternador y el regulador de voltaje estén en buen estado antes de proceder a la instalación.
- Conexión de cables: Conecta el cable positivo (rojo) de la batería al terminal positivo del alternador. Luego, conecta el cable negativo (negro) de la batería a una parte metálica del chasis para garantizar una correcta conexión a tierra.
- Instalación del regulador de voltaje: El regulador debe conectarse entre el alternador y la batería. Este dispositivo es crucial para regular la salida de voltaje y evitar sobrecargas.
- Revisión de fusibles y conexiones: Verifica que los fusibles no estén quemados y que las conexiones estén firmes. Los cables sueltos pueden generar fallos en el sistema de carga.
Una vez realizada la conexión, realiza una prueba para confirmar que el sistema está funcionando correctamente. Usa un multímetro para medir el voltaje en la batería y asegúrate de que esté entre 13.5V y 14.5V durante el funcionamiento del motor.
Si el voltaje es inferior o superior a este rango, revisa la configuración del regulador de voltaje y la integridad de los componentes eléctricos. Asegúrate de que todo esté conectado según las especificaciones del fabricante.
Finalmente, realiza una revisión periódica del sistema de carga para evitar fallos imprevistos y asegurar la durabilidad de los componentes eléctricos.
Solución de problemas comunes en el sistema de carga 24V John Deere
Si el sistema de carga no está funcionando correctamente, primero revisa la batería. Una batería descargada o defectuosa puede impedir que el sistema de carga funcione adecuadamente. Verifica que la batería tenga el voltaje correcto y que no haya signos de corrosión en los terminales.
Revisa el alternador. Un alternador defectuoso es una causa común de fallos en el sistema de carga. Si el alternador no genera suficiente voltaje, la batería no se cargará. Utiliza un multímetro para medir la salida del alternador y asegúrate de que esté dentro del rango especificado por el fabricante.
Examina los cables y conexiones del sistema. Los cables sueltos o corroídos pueden interrumpir el flujo de energía. Inspecciona todas las conexiones, especialmente las que se encuentran cerca del alternador y la batería, y asegúrate de que estén limpias y bien ajustadas.
Si el sistema de carga sigue fallando, verifica el regulador de voltaje. Este componente controla la cantidad de voltaje que se envía a la batería. Si está defectuoso, puede sobrecargar o no cargar adecuadamente la batería. Realiza una prueba para asegurarte de que el regulador funcione correctamente.
Finalmente, si todos los componentes parecen estar en buen estado, revisa los fusibles del sistema. Un fusible quemado puede cortar el flujo de corriente y evitar que el sistema de carga opere. Reemplaza cualquier fusible dañado y prueba nuevamente el sistema.
