Para reparar o mantener tu cortacésped John Deere 240, es clave contar con un diagrama de cableado preciso. Este diagrama muestra las conexiones de los componentes eléctricos, permitiendo identificar rápidamente posibles fallos o malas conexiones. Asegúrate de seguir las indicaciones al pie de la letra para evitar errores que puedan dañar los circuitos o comprometer el rendimiento de la máquina.
Comienza revisando las conexiones del motor, ya que la mayoría de los problemas eléctricos en el John Deere 240 se originan aquí. Verifica que todos los cables estén bien sujetos y sin desgaste visible. Si encuentras cables pelados o cortados, reemplázalos de inmediato para prevenir cortocircuitos.
Asegúrate de revisar el interruptor PTO como parte del sistema de encendido. Este interruptor es fundamental para que el motor funcione correctamente, y un fallo en su cableado puede evitar que arranque o detenga el funcionamiento del sistema de transmisión.
Es recomendable realizar una comprobación de continuidad con un multímetro en cada cable del sistema. Si detectas que alguno no transmite corriente correctamente, sustituye los cables defectuosos de forma inmediata. Esto ayudará a mantener la máquina operativa sin interrupciones.

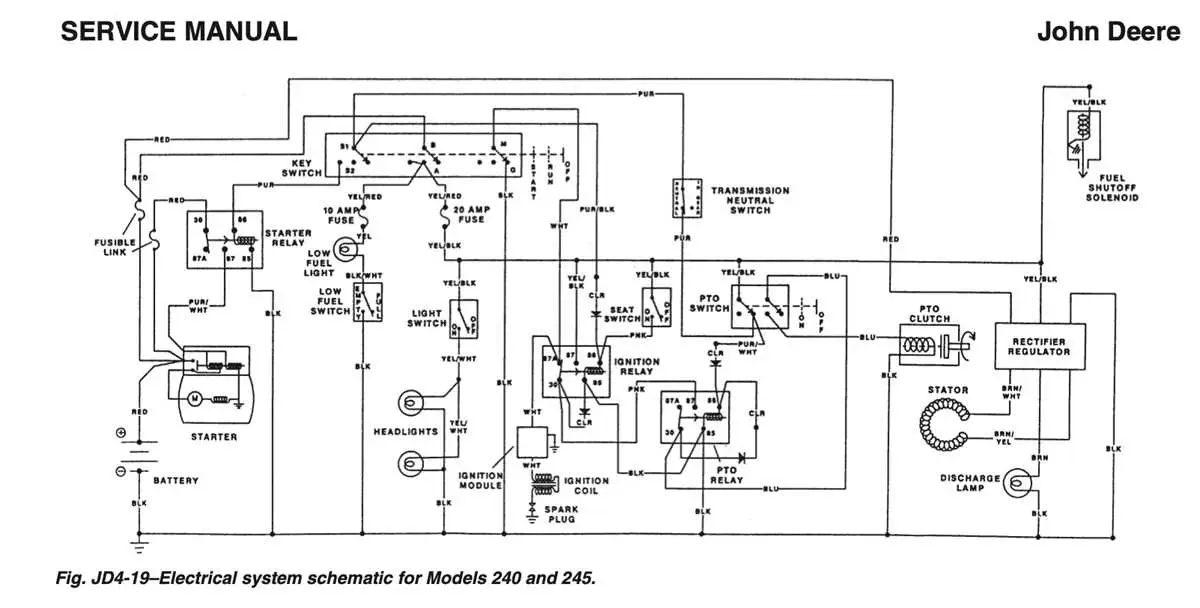

Diagrama de cableado John Deere 240
Para realizar un cableado adecuado del John Deere 240, es fundamental seguir el diagrama específico del modelo. Este diagrama proporciona una representación precisa de las conexiones eléctricas, lo que permite asegurar un funcionamiento óptimo del sistema eléctrico de la máquina.
Identifique cada componente según el diagrama y asegúrese de que los cables estén correctamente conectados a sus respectivos terminales. Revise que los cables estén en buen estado, sin cortes ni signos de desgaste. Un cableado en mal estado puede provocar fallas en el sistema.
El conector principal debe conectarse de manera firme para evitar conexiones flojas, que podrían generar fallos intermitentes. Verifique la polaridad de los cables antes de realizar cualquier conexión, especialmente en componentes sensibles como el interruptor de encendido y los fusibles.
En el diagrama, observe las indicaciones para cada parte del sistema eléctrico, desde el motor hasta las luces y otros accesorios. Es fundamental asegurarse de que cada cable esté correctamente posicionado según el código de colores indicado, lo cual facilita el proceso de mantenimiento futuro.
Para comprobar la continuidad del cableado, utilice un multímetro en modo de prueba de continuidad y asegúrese de que no haya interrupciones en las líneas de conexión. Si detecta una falla en algún tramo, reemplace el cable dañado inmediatamente.
Conexión del interruptor de encendido en el John Deere 240
Para conectar correctamente el interruptor de encendido en el John Deere 240, primero asegúrate de que la batería esté desconectada para evitar cualquier accidente. Localiza el interruptor de encendido en el tablero del tractor. Este interruptor tiene varios cables conectados que deben ser colocados en sus correspondientes terminales.
El cable principal que va al interruptor suele ser el de color negro o rojo, dependiendo del modelo. Este cable debe ir al terminal positivo de la batería. Los cables adicionales pueden ser de diferentes colores y tienen funciones específicas, como el encendido del motor o el control de luces. Asegúrate de seguir el esquema de cableado para conectar cada cable en su lugar exacto.
Verifica que todos los cables estén firmemente conectados y no haya signos de desgaste o daño en el aislamiento. Si es necesario, limpia los terminales antes de conectar los cables para asegurar un buen contacto eléctrico. Una vez realizada la conexión, vuelve a conectar la batería y prueba el interruptor de encendido para verificar que el motor arranca sin problemas.
Si el interruptor no responde, revisa los fusibles y los cables por posibles fallas o conexiones sueltas. En algunos casos, el interruptor de encendido puede necesitar ser reemplazado si no funciona correctamente después de realizar las conexiones.
Solución de problemas comunes en el cableado del John Deere 240
Si experimentas problemas con el cableado de tu John Deere 240, sigue estos pasos para identificar y corregir los fallos más comunes.
1. Verificar la continuidad del cableado
Usa un multímetro para comprobar la continuidad en los cables. Si no hay señal de continuidad, eso indica un cable roto o un mal contacto. Reemplaza o repara el cable dañado. Asegúrate de que las conexiones estén bien aseguradas y sin corrosión.
2. Inspeccionar los interruptores y fusibles
Los interruptores defectuosos o fusibles quemados son causas comunes de fallos en el sistema eléctrico. Examina cada interruptor y verifica si alguno está dañado o quemado. Si encuentras un fusible fundido, cámbialo por uno del mismo amperaje.
3. Revisar las conexiones a tierra
Las malas conexiones a tierra pueden interrumpir el flujo de electricidad. Verifica que todos los cables de tierra estén correctamente conectados y que no haya signos de corrosión o suciedad. Limpia y aprieta las conexiones según sea necesario.
4. Comprobar el interruptor de encendido
Un interruptor de encendido defectuoso puede impedir que el sistema se encienda correctamente. Revisa el interruptor para asegurarte de que no esté dañado y que funcione correctamente. Si sospechas que está fallando, reemplázalo.
5. Asegurarse de que no haya cables sueltos
Los cables sueltos pueden causar intermitencia en el funcionamiento del equipo. Asegúrate de que todos los cables estén firmemente conectados a sus respectivos terminales. Revisa todos los puntos de conexión para asegurar que no haya cables desconectados o flojos.
6. Verificar el sistema de arranque
Si el motor no arranca, revisa las conexiones del sistema de arranque. Asegúrate de que la batería esté cargada y que los cables de la batería estén correctamente conectados. Si el problema persiste, puede ser necesario revisar el motor de arranque y el relé.
Verificación de continuidad en el sistema de cableado del John Deere 240
Para verificar la continuidad en el sistema de cableado del John Deere 240, comienza desconectando la batería. Esto previene cualquier riesgo de cortocircuito durante el proceso.
Usa un multímetro en la función de prueba de continuidad. Coloca una punta del multímetro en un extremo del cable que deseas verificar y la otra punta en el otro extremo. Si el multímetro emite un pitido, significa que la continuidad está intacta. Si no hay señal acústica, el cable está dañado y debe ser reemplazado.
En los cables que atraviesan conectores o interruptores, verifica también la continuidad de los conectores. Asegúrate de que no haya corrosión ni suciedad en los terminales, ya que esto puede afectar la señal eléctrica.
Repite este procedimiento en todos los cables importantes, como los del interruptor de encendido, el PTO y los conectores de los sensores. Presta especial atención a los cables que pasan por áreas de alta vibración o exposición al agua, ya que son más propensos a dañarse.
Si detectas un cable dañado, sustitúyelo por uno nuevo y verifica la continuidad nuevamente antes de reconectar la batería y realizar pruebas en el equipo.
