Diagrama de cableado del arrancador de 24 voltios John Deere

john deere 24 volt starter wiring diagram

Si estás reparando o manteniendo un arrancador de 24 voltios de John Deere, conocer el diagrama de cableado es fundamental para evitar errores y garantizar un funcionamiento óptimo. Este diagrama te proporciona la información precisa para conectar correctamente los cables, asegurando que el arrancador reciba la energía adecuada para su operación.

El primer paso es identificar los componentes principales: el motor del arrancador, el relé y las conexiones a la batería. Asegúrate de que todos los cables estén correctamente conectados a sus terminales correspondientes. El diagrama generalmente muestra los colores y las conexiones de cada cable, lo que facilita la tarea. En general, el cable positivo (usualmente de color rojo) debe conectarse al terminal positivo de la batería y al motor del arrancador. El cable negativo (generalmente negro) va al terminal negativo de la batería.

Una vez que hayas establecido las conexiones básicas, revisa los detalles adicionales del sistema, como el interruptor de encendido y el relé de arranque. Este último se activa cuando giras la llave de encendido, permitiendo que la energía fluya hacia el arrancador. Asegúrate de que todos los cables estén bien sujetos para evitar fallos en el arranque debido a conexiones flojas.

Si experimentas dificultades, verifica cada uno de los componentes para asegurarte de que no haya desgaste o daño. Un diagrama claro puede ser la diferencia entre una reparación exitosa y una fallida. Siguiendo las recomendaciones del diagrama de cableado, podrás realizar una instalación o reparación con mayor precisión y rapidez.

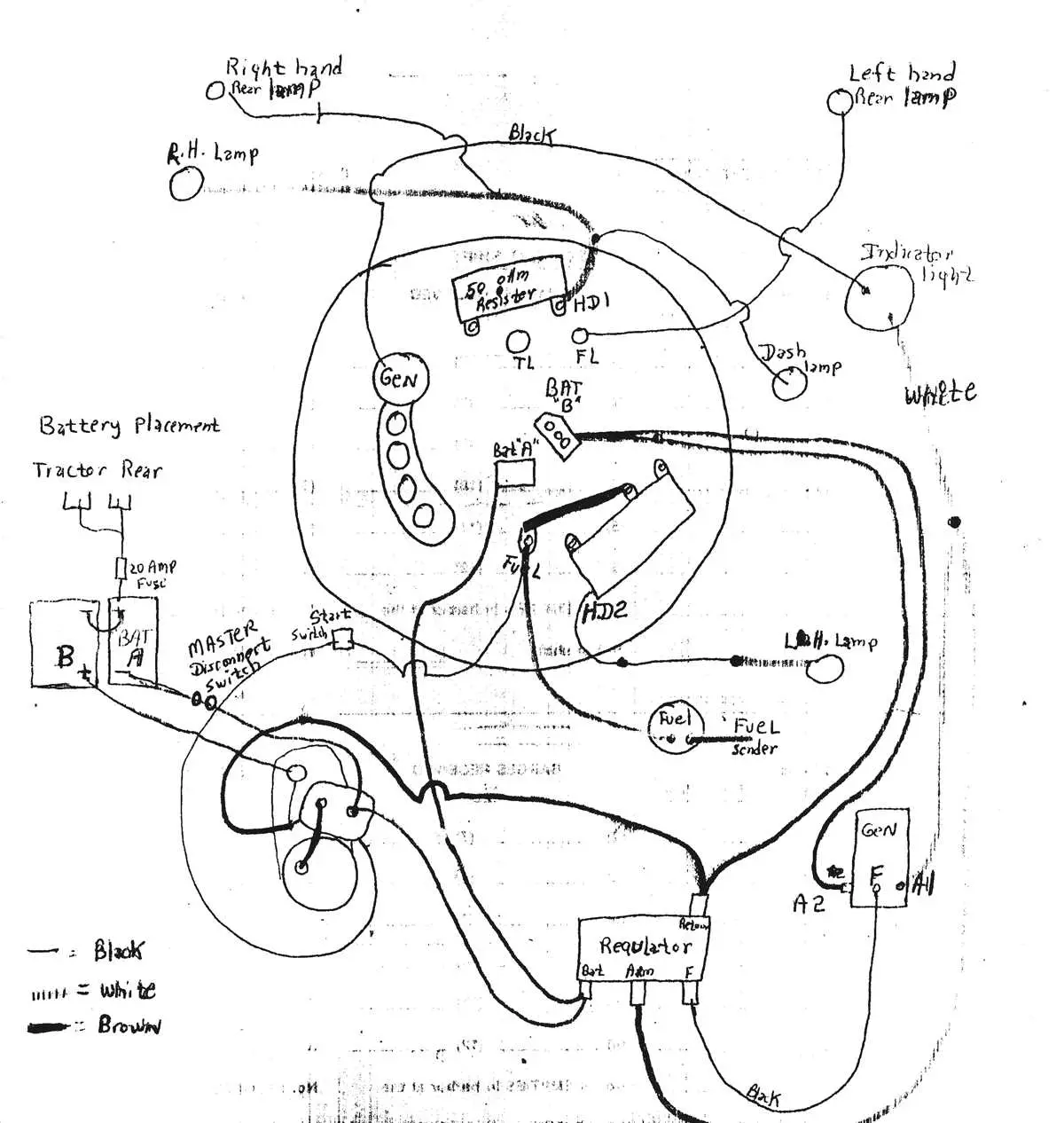

Diagrama de cableado del arrancador de 24 voltios de John Deere

john deere 24 volt starter wiring diagram

Para conectar correctamente el arrancador de 24 voltios de John Deere, sigue este esquema básico de cableado. El arrancador se conecta a la batería de 24V, asegurándote de que la polaridad esté bien establecida: el terminal positivo de la batería debe conectarse al cable rojo del arrancador, y el terminal negativo al cable negro. Verifica que ambos cables estén bien ajustados para evitar cualquier desconexión accidental durante el arranque.

En el motor, conecta el cable rojo al terminal de arranque, asegurándote de que la conexión sea firme. El cable negro debe ir al marco del motor, funcionando como tierra para completar el circuito. Si el sistema incluye un relé de arranque, conecta el terminal del relé al cable de la llave de encendido, que se conecta en el panel del vehículo.

Revisa que todos los cables estén bien aislados y que no haya contacto con partes metálicas que puedan generar cortocircuitos. Además, es recomendable utilizar fusibles de protección para evitar daños en el sistema eléctrico.

Si el sistema de arranque incluye un interruptor de seguridad, conéctalo según las indicaciones del manual del vehículo, asegurándote de que corte la corriente en caso de mal funcionamiento. Verifica la correcta instalación con un multímetro, comprobando que haya continuidad en el circuito cuando la llave esté en la posición de arranque.

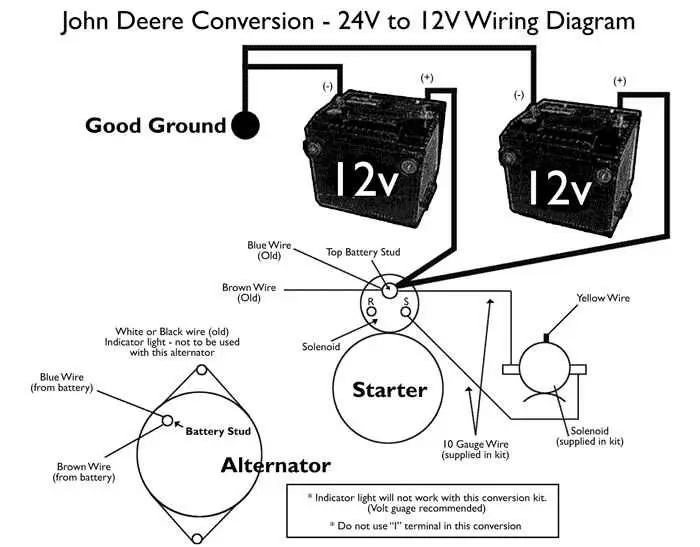

Conexión de la batería al arrancador de 24V

john deere 24 volt starter wiring diagram

Conecta correctamente la batería al arrancador de 24V asegurándote de seguir los pasos adecuados. Primero, verifica que la batería esté completamente cargada y en buen estado. Asegúrate de que los terminales de la batería estén limpios y libres de corrosión.

Conecta el cable negativo de la batería al chasis o a una parte metálica del motor. Este cable debe ser lo suficientemente largo para evitar contacto accidental con otras piezas del sistema eléctrico.

Luego, conecta el cable positivo de la batería al terminal positivo del arrancador de 24V. Asegúrate de apretar bien el terminal para evitar conexiones flojas que puedan generar calor o fallos durante el arranque.

Es recomendable usar cables de calibre adecuado para garantizar una buena conducción de corriente sin sobrecalentamientos. El tamaño del cable debe ser compatible con las especificaciones del arrancador y la batería, siguiendo las indicaciones del fabricante.

  • Verifica la polaridad: El cable positivo (+) siempre debe ir al terminal positivo del arrancador y la batería, y el cable negativo (-) debe ir al chasis o a una parte metálica conectada a tierra.
  • Asegúrate de que los cables estén firmemente conectados y libres de cualquier tipo de desgaste o daño.
  • Si el arrancador tiene un relé o interruptor de seguridad, revisa su funcionamiento antes de intentar arrancar el motor.

Una vez realizada la conexión, comprueba si hay signos de fuga de corriente o problemas antes de intentar arrancar el motor. Si todo está en orden, el arrancador debería funcionar correctamente sin problemas de energía.

Identificación de los cables y conexiones del interruptor de encendido

Para identificar correctamente los cables del interruptor de encendido en un arranque de 24 voltios, asegúrate de tener a mano un diagrama de conexión específico para el modelo de tu maquinaria. Primero, localiza los cables principales: el cable de batería (generalmente rojo) debe conectarse al terminal de entrada del interruptor, mientras que el cable del motor de arranque (normalmente negro o marrón) va al terminal de salida. Este último debe estar conectado directamente al solenoide o al motor de arranque.

El cable de tierra, que usualmente es verde o de un color similar, debe ir al terminal de conexión a masa del interruptor, asegurando que la electricidad fluya correctamente. Si tu modelo tiene una conexión para luces o accesorios adicionales, normalmente estará en un terminal marcado con un símbolo específico o un color distinto, como el amarillo o azul.

Revisa bien las conexiones y asegúrate de que los terminales no estén corroídos o sueltos, ya que esto puede provocar fallos al intentar arrancar el motor. Al conectar, utiliza un destornillador o una herramienta adecuada para apretar los terminales, evitando dañar los cables. Para verificar que todo esté correcto, realiza una prueba de arranque mientras observas el flujo de corriente en el diagrama eléctrico de tu equipo.

Solución de problemas comunes en el sistema de arranque de 24V

Cuando el motor no arranca, revisa primero las conexiones del sistema de arranque. Asegúrate de que los cables de 24V estén correctamente conectados a la batería y al arrancador. Una mala conexión puede generar un arranque débil o inexistente.

Un arrancador que no gira puede deberse a un voltaje insuficiente. Verifica el voltaje de la batería con un multímetro; debe estar alrededor de 24V. Si el voltaje es bajo, recarga o reemplaza las baterías.

Si el motor arranca solo parcialmente, revisa los interruptores de seguridad y las conexiones a tierra. Un mal contacto en el interruptor de encendido o un cable a tierra defectuoso puede interrumpir el arranque completo.

Los fusibles quemados son otra causa común de fallos en el sistema de arranque. Verifica el estado de los fusibles en el circuito de arranque y reemplaza los que estén dañados.

En algunos casos, el problema puede estar en el solenoide del arranque. Si el motor no recibe la señal adecuada para girar, el solenoide puede estar defectuoso. Reemplázalo si es necesario.

Componente Posible Problema Solución
Batería Voltaje bajo o sin carga Recargar o reemplazar la batería
Conexiones Conexiones flojas o corroídas Revisar y limpiar las conexiones
Fusibles Fusible quemado Reemplazar fusibles dañados
Solenoide No responde al encender Reemplazar solenoide defectuoso

Si todos estos componentes están en buen estado y el arranque sigue sin funcionar, revisa el cableado completo para detectar posibles cortocircuitos o cables dañados. Asegúrate de que los cables de 24V sean los adecuados para el sistema y que no presenten desgaste.
