Verifica la posición de cada varilla y brazo del enlace antes de cualquier ajuste. La correcta alineación de los componentes garantiza una respuesta uniforme del acelerador y previene el desgaste prematuro del carburador. Observa los puntos de pivote y asegúrate de que los pasadores estén firmemente sujetos.
Ajusta los tornillos de regulación con precisión para mantener la sincronización entre ambos cuerpos del carburador. Un pequeño desajuste puede causar fluctuaciones en el ralentí y pérdida de potencia en carga completa. Usa herramientas calibradas y respeta los pares de apriete indicados por el fabricante.
Lubrica ligeramente los puntos de contacto móvil con grasa específica para carburadores, evitando acumulación que obstruya los pasos de aire o combustible. Inspecciona regularmente los muelles de retorno y los clips de retención para mantener el sistema estable y predecible durante el funcionamiento.
Documenta cada cambio realizado en el enlace para futuras referencias y diagnósticos rápidos. Mantener un registro visual o escrito facilita detectar desviaciones y asegura que el carburador funcione dentro de los parámetros recomendados, optimizando el rendimiento del motor V-Twin de 23 hp.

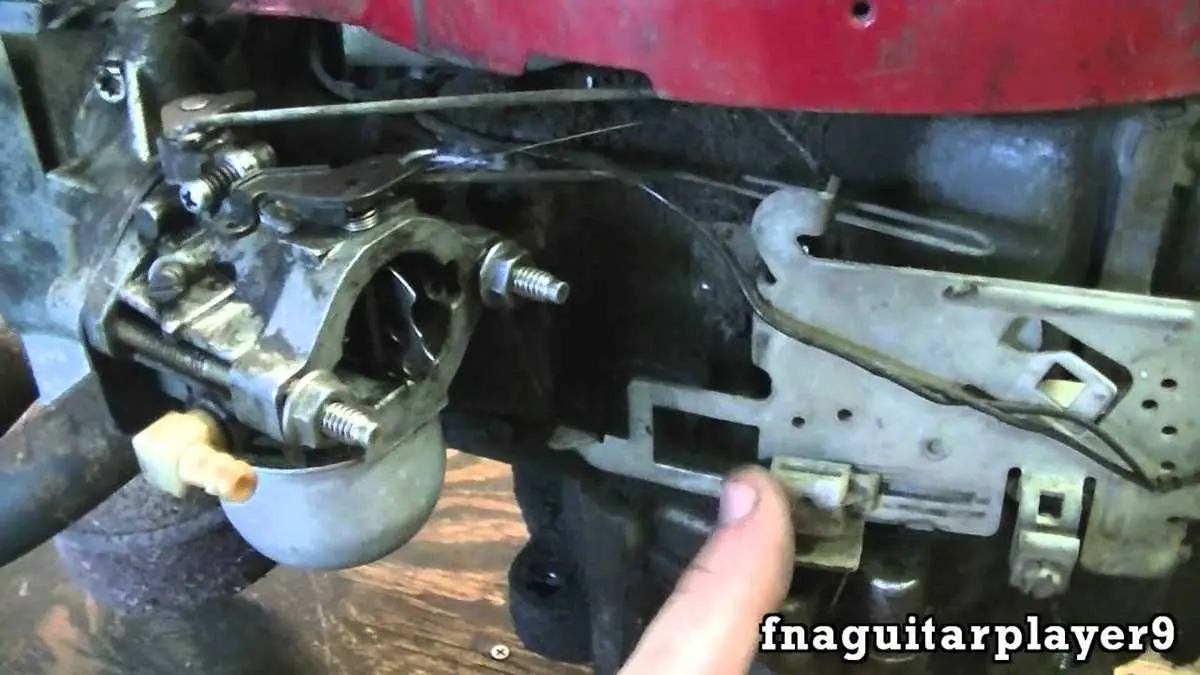

Diagrama de enlace del carburador para motor John Deere 23 hp V Twin
Para ajustar correctamente el enlace del carburador en un motor John Deere 23 hp V Twin, ubica primero la varilla de aceleración conectada al pedal y al eje del carburador.
Verifica que los enlaces no presenten desgaste ni holgura. Cada punto de conexión debe permitir un movimiento suave sin fricción excesiva.
- Conecta la varilla principal del acelerador al brazo de control del carburador.
- Asegura el resorte de retorno entre el carburador y el bastidor para mantener la posición de ralentí.
- Revisa los clips y pasadores; reemplaza los dañados para evitar desconexiones durante el funcionamiento.
El ajuste del enlace requiere que el acelerador alcance completamente la posición de máxima apertura sin forzar la palanca ni el carburador. Ajusta la longitud de la varilla según sea necesario.
Comprueba que al soltar el pedal, el carburador regrese de manera uniforme a la posición de ralentí. Si la respuesta es lenta, revisa el resorte de retorno o la lubricación de los puntos de pivote.
Para mantener el enlace en condiciones óptimas, lubrica periódicamente las articulaciones con grasa ligera y revisa la alineación de las varillas antes de cada temporada de uso.
Identificación de piezas y conexiones del carburador
Examina primero el cuerpo del carburador, donde se encuentran las cámaras de mezcla de aire y combustible. Localiza la mariposa del acelerador, conectada directamente al brazo del acelerador mediante un enlace metálico.
Identifica la palanca del estrangulador y verifica su conexión al cable del mismo, asegurando que se mueva libremente sin roces. Revisa los tornillos de ajuste de mezcla, que controlan la proporción de aire y combustible en cada cilindro.
Observa las varillas de enlace que conectan el carburador al motor; cada una debe estar alineada con sus soportes y sin holguras que afecten la respuesta del acelerador. Inspecciona el flotador dentro de la cámara de combustible y confirma que el eje y la aguja estén en posición correcta para evitar derrames.
Comprueba las mangueras de combustible y vacío, asegurando que cada conexión coincida con su puerto correspondiente en el carburador. Las abrazaderas deben estar firmes para evitar fugas y garantizar un flujo constante de combustible.
Revisa los resortes de retorno y sus anclajes; mantienen las piezas en posición y permiten que la mariposa y el estrangulador regresen a su punto de reposo. Ajusta los enlaces según el diagrama de fábrica para asegurar un movimiento suave y preciso.
Ajuste y sincronización de los enlaces del carburador
Afloja los tornillos de fijación del enlace y mueve suavemente las varillas hasta que ambas mariposas del carburador abran de manera uniforme al presionar el acelerador. Utiliza un calibre de espesores o un medidor de vacío para verificar que la apertura coincida dentro de 0,5 mm entre los dos cuerpos.
Revisa la tensión del resorte de retorno; debe permitir que las mariposas cierren completamente sin forzar los enlaces. Ajusta la longitud de las varillas mediante las tuercas de regulación hasta conseguir un recorrido idéntico en ambos carburadores.
Conecta el motor y mide el vacío de cada cilindro. Ajusta los enlaces hasta que la diferencia de vacío no supere los 50 mmHg. Verifica que la respuesta del acelerador sea lineal y que no haya retrasos en la apertura o cierre de las mariposas.
Tras cada ajuste, aprieta firmemente los tornillos de fijación y realiza varias pruebas de aceleración para confirmar que ambos carburadores actúan de manera sincronizada bajo carga y ralentí.
Mantén un registro de las posiciones de las tuercas y la tensión de los resortes, facilitando ajustes futuros y evitando desajustes que puedan afectar la mezcla de combustible y el rendimiento del motor.
Mantenimiento y resolución de fallas comunes en el sistema de enlace
Verifica periódicamente la lubricación de los puntos de pivote y los enlaces del carburador para evitar desgaste prematuro. Aplica grasa ligera en los puntos de contacto y revisa que no haya holguras visibles que puedan afectar la sincronización.
Inspecciona los resortes de retorno y los tornillos de ajuste. Si algún resorte muestra signos de fatiga o deformación, reemplázalo inmediatamente. Ajusta los tornillos siguiendo el diagrama del fabricante para mantener la posición correcta de los enlaces.
Identifica cualquier bloqueo o acumulación de residuos en las conexiones. Limpia los enlaces con un paño limpio y solvente adecuado, asegurando que el movimiento sea suave y sin restricciones.
Comprueba que los cables de control estén correctamente tensados y sin desgaste. Sustituye los cables dañados o estirados para mantener una respuesta precisa del acelerador.
Verifica la alineación de todos los enlaces comparando con el diagrama de referencia del motor. Un enlace desalineado puede generar mezcla incorrecta de combustible, ralentí irregular o pérdida de potencia.
Realiza pruebas de funcionamiento tras cualquier ajuste, observando la respuesta del motor a cambios en la posición del acelerador. Ajusta finamente los enlaces si se detecta vacilación o retraso en la apertura de la válvula del carburador.
Registra cada intervención de mantenimiento y cualquier cambio en los enlaces. Esto facilita futuras revisiones y permite identificar patrones de desgaste que requieran atención antes de generar fallas mayores.
