Para solucionar problemas eléctricos o realizar mantenimiento en tu John Deere 210k, es fundamental comprender cómo funciona su sistema eléctrico. Este diagrama proporciona una visión detallada de las conexiones y componentes clave que permiten la correcta operación de la maquinaria. Si necesitas realizar reparaciones o reemplazos de componentes, contar con el diagrama adecuado ahorra tiempo y reduce el riesgo de errores.
En el diagrama eléctrico del John Deere 210k, verás una representación clara de todos los cables, interruptores y componentes principales. Asegúrate de identificar correctamente los circuitos antes de trabajar con el sistema, evitando cortocircuitos y otros fallos que puedan surgir por un mal diagnóstico.
Revisa con regularidad las conexiones de los cables y los fusibles, ya que estos son puntos comunes de fallos eléctricos en la maquinaria. Si el sistema presenta problemas, como la falta de encendido o fallos en los controles, examina primero los componentes más comunes según el diagrama para una reparación rápida.

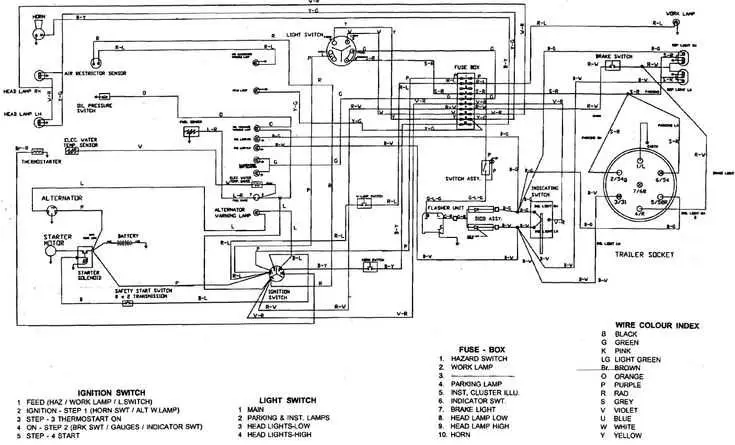

Esquema eléctrico John Deere 210K
El esquema eléctrico del John Deere 210K es fundamental para comprender y solucionar problemas en el sistema eléctrico de esta excavadora. Para empezar, es necesario tener claro que cada componente del sistema eléctrico debe estar correctamente identificado y conectado según el diagrama, lo que asegura que todo funcione de manera sincronizada. En el caso de fallos en el sistema, el diagrama es una herramienta clave para identificar posibles puntos de fallo.
Revisa primero las conexiones principales, como la batería, el alternador y el arranque. Estos componentes deben estar conectados adecuadamente para garantizar que el motor arranque y funcione sin interrupciones. Asegúrate de que los cables estén libres de corrosión y en buen estado, ya que cualquier desgaste o daño puede afectar el flujo de energía y el rendimiento general de la máquina.
También es importante verificar el sistema de fusibles y relés. En el esquema eléctrico, cada circuito está protegido por un fusible que debe ser reemplazado si se quema. El diagrama te guiará en la localización de estos fusibles y te permitirá identificar cuál ha fallado en caso de un cortocircuito o sobrecarga.
Cuando trabajes en el sistema de luces, tanto delanteras como traseras, asegúrate de que los interruptores estén bien conectados y los cables sin daño. El esquema también señala los puntos de conexión de los sensores de presión y los interruptores de temperatura, esenciales para el monitoreo y control adecuado de los sistemas hidráulicos y de motor.
Revisa las conexiones del tablero de control, ya que este es el punto central donde se integran diversas señales eléctricas. Un mal contacto o un cable suelto puede generar problemas en la lectura de los indicadores y en el control de la máquina. Si encuentras un fallo, usa el diagrama para seguir el recorrido de cada cable hasta identificar la causa del problema.
Al revisar todo el sistema eléctrico, ten en cuenta que cualquier ajuste o reparación debe realizarse con el equipo apagado y con la batería desconectada para evitar accidentes. Utilizar un multímetro para medir voltajes y resistencias puede ser de gran ayuda para verificar si los componentes están funcionando correctamente según lo indicado en el diagrama.
Conexiones eléctricas principales del John Deere 210K
Para garantizar el funcionamiento adecuado del John Deere 210K, es fundamental entender las conexiones eléctricas clave que permiten la comunicación entre los componentes del sistema. La conexión principal de la batería se encuentra en el compartimiento del motor, conectada a la caja de fusibles. Asegúrese de que las conexiones de la batería estén limpias y sin corrosión, ya que pueden generar fallos en el arranque o pérdida de energía.
Los cables que van hacia el alternador deben revisarse regularmente. Cualquier signo de desgaste o daño en el aislamiento puede causar problemas en la carga de la batería, afectando la autonomía de la máquina. Conecte siempre los terminales de manera segura y verifique que no haya contactos flojos.
El relé de arranque y el interruptor de encendido forman parte del sistema de encendido. Estos componentes se conectan directamente a la caja de fusibles, facilitando el flujo de energía hacia el motor de arranque. Inspeccione regularmente los fusibles y reemplácelos si están quemados.
El sistema de iluminación del John Deere 210K, incluyendo los faros delanteros y traseros, está conectado a un circuito dedicado dentro del panel de fusibles. Verifique las conexiones del interruptor de luces para evitar fallos durante operaciones nocturnas.
El conector del sistema hidráulico también es una conexión crítica, ya que el funcionamiento adecuado de los controles hidráulicos depende de una señal eléctrica correcta. Asegúrese de que todos los sensores y conexiones estén intactos para evitar una caída en el rendimiento hidráulico.
Revise regularmente el sistema de cables y conectores en todo el tractor para prevenir fallos eléctricos y garantizar que todos los sistemas operen sin problemas. Un mantenimiento adecuado y la limpieza de las conexiones ayudan a evitar problemas recurrentes.
Identificación y diagnóstico de fallos comunes en el sistema eléctrico
Para diagnosticar fallos en el sistema eléctrico del John Deere 210K, es fundamental seguir un enfoque sistemático y utilizar herramientas adecuadas. Los problemas más comunes suelen estar relacionados con el sistema de arranque, la batería y los componentes de la iluminación. Aquí se detallan los pasos para identificar y solucionar estos problemas.
- Fallo en el arranque: Verifica la batería. Un voltaje bajo o una batería descargada puede impedir que el motor arranque. Usa un multímetro para medir el voltaje de la batería. Si el valor es menor a 12.4V, reemplaza la batería o recárgala.
- Problemas en el alternador: Si la batería está en buen estado pero el vehículo sigue sin arrancar, revisa el alternador. Asegúrate de que las conexiones del alternador estén limpias y bien ajustadas. Si el alternador no genera voltaje, reemplázalo.
- Fusibles quemados: Inspecciona los fusibles del sistema eléctrico. Si algún fusible está dañado, reemplázalo por uno de la misma amperaje. Los fusibles comunes que pueden fallar están en el circuito de iluminación y en el sistema de arranque.
- Cables dañados: Revisa los cables de alimentación de la batería, alternador y motor. Los cables desgastados o corroídos pueden provocar interrupciones en el flujo de corriente. Asegúrate de que no haya cables sueltos o dañados.
- Interruptores defectuosos: Los interruptores de encendido o de luces pueden fallar por desgaste. Verifica si al accionar el interruptor, no se encienden las luces o el motor no responde. Si es necesario, reemplaza los interruptores defectuosos.
- Problemas con el sistema de iluminación: Si las luces no funcionan correctamente, revisa las bombillas y los conectores. Asegúrate de que las conexiones sean seguras y que no haya cables cortados. Si las bombillas están quemadas, sustitúyelas.
Si después de realizar estas comprobaciones el problema persiste, se recomienda revisar los diagramas eléctricos específicos del modelo John Deere 210K para realizar un diagnóstico más detallado. Utiliza siempre repuestos originales y sigue las indicaciones del manual de mantenimiento para asegurar un funcionamiento óptimo del sistema eléctrico.
Recomendaciones para el mantenimiento preventivo del sistema eléctrico
Realiza inspecciones periódicas del cableado. Verifica que no haya signos de desgaste o corrosión en los cables, conectores y terminales. Asegúrate de que todas las conexiones estén firmemente sujetas para evitar interrupciones en el flujo eléctrico.
Limpia regularmente los componentes eléctricos. El polvo y la suciedad pueden afectar el rendimiento de los sistemas de conectividad y generación de energía. Utiliza un paño seco o aire comprimido para eliminar los residuos sin dañar las piezas.
Reemplaza las baterías conforme a las recomendaciones del fabricante. Las baterías deben mantenerse en buen estado para asegurar un arranque y funcionamiento correcto. Verifica el nivel de carga y la integridad de las conexiones de las baterías.
Inspecciona los fusibles y relés. Los fusibles deben estar en buen estado, sin signos de quemaduras o daños. Cambia los fusibles que se hayan fundido para evitar que el sistema eléctrico se sobrecargue y cause daños mayores.
Chequea la caja de fusibles regularmente. Asegúrate de que no haya conexiones flojas o corrosión en la caja. Si encuentras alguna anomalía, sustitúyela inmediatamente.
Revisa los interruptores de encendido y apagado. Estos deben funcionar sin problemas. Si notas que el interruptor no responde correctamente o se encuentra dañado, reemplázalo antes de que cause fallos más graves.
Realiza pruebas de la carga del alternador. Un alternador en buen estado es clave para el funcionamiento correcto del sistema eléctrico. Si el voltaje es inferior al recomendado, revisa las conexiones y considera reemplazar el alternador si es necesario.
Examina el sistema de tierras. Un sistema de tierra adecuado es esencial para la seguridad y el rendimiento eléctrico. Asegúrate de que la conexión a tierra esté libre de corrosión y bien sujeta.
Utiliza piezas originales para las reparaciones y reemplazos. Las piezas de calidad garantizan el buen funcionamiento del sistema eléctrico y prolongan su vida útil. Evita el uso de componentes no autorizados que puedan comprometer el rendimiento del equipo.
