Consulta el diagrama de piezas de la plataforma de corte de 39 pulgadas para identificar rápidamente cada componente y su posición exacta. Esto facilita reemplazos y mantenimiento sin errores y reduce el tiempo que dedicas a buscar piezas incompatibles.
El conjunto incluye cuchillas, poleas, correas, soportes y tornillería específica. Ver el diagrama antes de desmontar cualquier pieza asegura que cada elemento vuelva a su lugar correctamente y que la plataforma funcione de manera estable.
Si necesitas reemplazar una pieza desgastada, verifica el número de referencia indicado en el diagrama. Esto permite adquirir componentes originales y garantiza un ajuste preciso, evitando problemas de alineación o vibraciones durante el corte.
Para mantenimiento rutinario, el diagrama también ayuda a identificar puntos de lubricación y tensado de la correa. Seguir estas referencias mantiene la plataforma operando sin esfuerzo y prolonga la vida útil de las cuchillas y rodamientos.
Diagrama de Piezas del Cortacésped John Deere 210 de 39 Pulgadas
Consulta el diagrama de piezas del cortacésped John Deere 210 de 39 pulgadas para identificar rápidamente cada componente y facilitar cualquier reparación o mantenimiento. Este diagrama organiza todas las piezas del deck de corte, incluyendo cuchillas, poleas, correas y rodamientos.
Las partes principales incluyen:
- Cuchillas de corte: Tres cuchillas giratorias que aseguran un corte uniforme.
- Correas de transmisión: Conectan el motor con las poleas para mover las cuchillas.
- Poleas guía: Mantienen la tensión correcta de las correas y permiten el giro eficiente de las cuchillas.
- Rodamientos: Ubicados en los puntos de giro de las cuchillas, reducen la fricción y prolongan la vida útil.
- Deck de corte: Chasis metálico que sostiene todas las piezas y asegura estabilidad durante el uso.
- Palancas de ajuste de altura: Permiten cambiar la altura de corte con precisión.
Revisar el diagrama facilita identificar piezas desgastadas o faltantes y asegura que cualquier reemplazo se haga correctamente. Mantener una referencia visual también ayuda a ensamblar el deck tras desmontar componentes para limpieza o mantenimiento.
Para encontrar repuestos específicos, utiliza los números de pieza indicados en el diagrama. Esto asegura compatibilidad con el modelo John Deere 210 y evita errores al comprar componentes.
Organiza las piezas retiradas siguiendo el diagrama antes de desmontar más elementos. Esto agiliza el proceso de mantenimiento y garantiza que todas las piezas vuelvan a su lugar correcto.
Identificación de piezas clave del deck de 39 pulgadas
Verifica primero la posición del ensamblaje principal del deck; este sostiene las cuchillas y conecta directamente con la transmisión del tractor. Confirma que las cuchillas estén bien alineadas y libres de desgaste irregular, ya que su integridad garantiza un corte uniforme.
Inspecciona los rodamientos de las poleas; cualquier holgura puede generar vibraciones y afectar la precisión del corte. Revisa los tensores de la correa, asegurándote de que mantengan la tensión adecuada sin forzar el motor.
Examina los soportes del deck y las placas de refuerzo. Estas piezas distribuyen la carga durante el corte y evitan deformaciones. Los pernos y tuercas que fijan estas estructuras deben estar firmes y libres de corrosión.
Comprueba los brazos de elevación y sus bujes. Un desgaste excesivo puede provocar que el deck quede desnivelado, afectando el desempeño y causando desgaste prematuro de las cuchillas. Lubrica los puntos de pivote para mantener un movimiento suave.
No ignores la cubierta del deck y sus defensas laterales. Mantenerlas intactas previene que restos de césped o piedras dañen componentes internos. Finalmente, revisa que todos los resortes de retorno funcionen correctamente para garantizar que el deck vuelva a su posición de reposo tras cada uso.

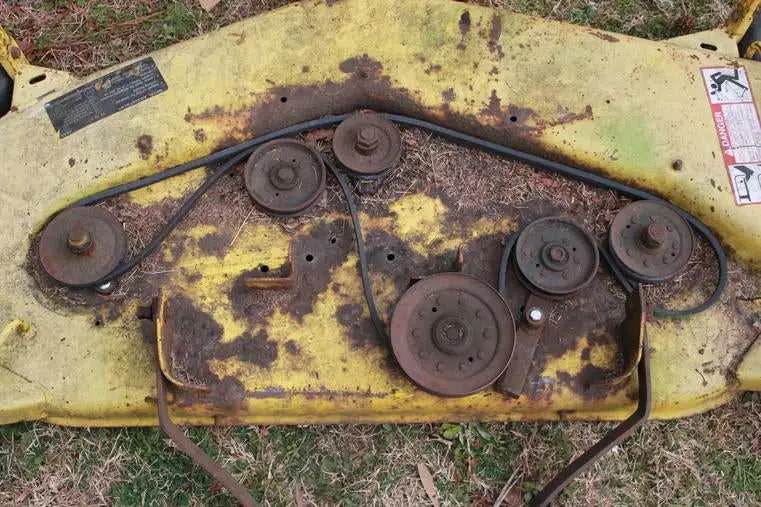

Ubicación y montaje de correas y poleas
Coloque la correa principal sobre la polea del motor primero, asegurándose de que encaje correctamente en las ranuras. Luego, guíela alrededor de la polea de la transmisión y finalmente sobre la polea de la plataforma de corte de 39 pulgadas.
Las poleas están alineadas con marcas visibles en el chasis del cortacésped. La polea del motor se encuentra en la parte frontal, la de transmisión justo debajo del asiento y la de la plataforma hacia el centro del equipo. Mantenga la correa tensa al pasarla por cada polea para evitar deslizamientos durante el funcionamiento.
Para montar la correa de la plataforma, utilice la palanca de ajuste de tensión, ubicada al lado derecho de la plataforma. Coloque la correa sobre la polea loca antes de fijar la tensión final; esto asegura un recorrido correcto y prolonga la vida útil del sistema.
Verifique que todas las poleas giren libremente después del montaje. Lubrique ligeramente los ejes con aceite recomendado por John Deere para prevenir desgaste prematuro. Ajuste la correa según la guía del diagrama, evitando exceso de tensión que pueda dañar rodamientos o provocar ruido durante el corte.
Revise periódicamente la correa y las poleas, especialmente después de varias horas de uso. Sustituya cualquier pieza desgastada o con grietas visibles para mantener el rendimiento de corte y la seguridad del equipo.
Reemplazo y ajuste de cuchillas y ejes
Retire las cuchillas usando una llave de cubo de 24 mm y mantenga la tuerca en sentido horario mientras sujeta la cuchilla con un bloque de madera para evitar que gire. Inspeccione los ejes en busca de desgaste o ranuras; cualquier daño superior a 0,5 mm requiere reemplazo.
Para instalar cuchillas nuevas, alinee los orificios con los pernos del eje y apriete la tuerca a 50 Nm. Verifique que las cuchillas giren libremente sin rozar el protector del deck. Use calzos de nivelación para asegurar que el deck quede paralelo al suelo, ajustando los tensores del eje delantero según sea necesario.
Si nota vibraciones durante el corte, revise que los ejes estén correctamente centrados y las cuchillas equilibradas. Puede equilibrarlas colocando cada cuchilla en una balanza de cuchillas y limando ligeramente el extremo más pesado hasta que queden uniformes.
Lubrique los cojinetes del eje con grasa de alta resistencia cada 25 horas de uso para prolongar la vida útil y mantener un corte uniforme. Compruebe periódicamente que las tuercas de las cuchillas no se aflojen y re-apriételas si es necesario, asegurando un ajuste firme sin deformar la cuchilla.
Guarde siempre las cuchillas retiradas en un lugar seco y protegido de la corrosión. Mantener los ejes y cuchillas en óptimas condiciones reduce el desgaste del deck y mejora la eficiencia del corte.
