Consulta el diagrama de piezas del John Deere 2038R para localizar con precisión cada componente del tractor, desde el sistema hidráulico hasta los elementos del motor. Esto permite identificar piezas específicas antes de realizar reemplazos o ajustes.
Utiliza el diagrama para verificar las conexiones y ensamblajes correctos, evitando errores al instalar repuestos. Cada sección está etiquetada con códigos y referencias que facilitan la correspondencia entre la pieza física y su ubicación en el esquema.
Al revisar el diagrama, observa detalladamente las relaciones entre componentes críticos, como el sistema de transmisión y los controles de dirección. Esto ayuda a anticipar posibles desgastes y planificar mantenimientos preventivos sin interrumpir la operación.
Integra el diagrama en tus rutinas de mantenimiento diario para agilizar la identificación de piezas dañadas y reducir el tiempo de reparación. La precisión del esquema asegura que cada intervención se realice con claridad, minimizando riesgos de ensamblaje incorrecto.

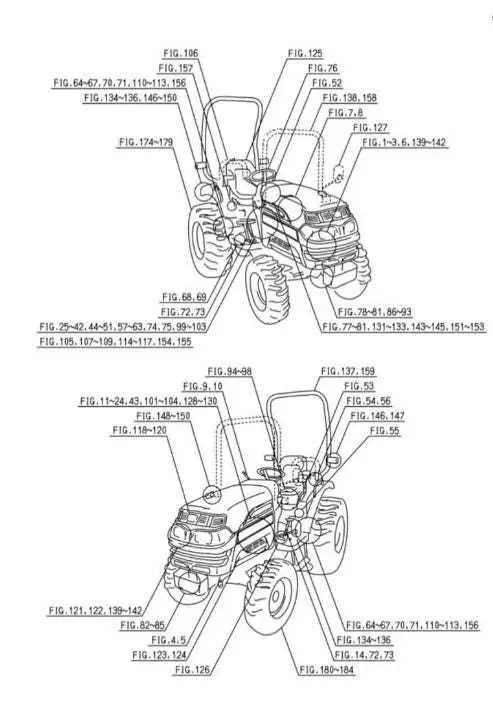

Diagrama de piezas John Deere 2038R para identificación y mantenimiento práctico
Utiliza el diagrama de piezas del John Deere 2038R para localizar cada componente antes de iniciar cualquier mantenimiento. Cada número en el diagrama corresponde a un repuesto específico, facilitando la identificación rápida de filtros, correas, bujes y elementos hidráulicos.
Para inspecciones regulares, revisa primero las piezas móviles indicadas en el diagrama, como las palancas de transmisión y los acoplamientos de dirección. Asegúrate de que los tornillos y pernos señalados estén bien ajustados según las especificaciones del fabricante.
Cuando necesites reemplazar un componente, consulta el diagrama para confirmar el código exacto del repuesto y su posición. Esto evita errores de montaje y reduce el tiempo de intervención en el tractor.
El diagrama también ayuda a planificar la lubricación de puntos críticos. Identifica los bujes, cojinetes y articulaciones y aplica el tipo de grasa recomendado, siguiendo la secuencia mostrada para un mantenimiento uniforme.
En tareas de reparación más complejas, como la sustitución de la bomba hidráulica o el sistema de transmisión, el diagrama permite desmontar y montar cada pieza en el orden correcto, reduciendo riesgos de daños y fallos futuros.
Mantén el diagrama accesible durante todas las operaciones de mantenimiento. Su consulta constante asegura una identificación precisa de las piezas, optimiza los tiempos de trabajo y prolonga la vida útil del John Deere 2038R.
Localización y descripción de componentes principales del John Deere 2038R
Ubica el motor diesel de 38,5 HP en la parte delantera del tractor, directamente detrás del capó. Este motor cuenta con un sistema de inyección directa que mejora la respuesta y permite un mantenimiento sencillo al acceder a filtros y correas desde la parte superior.
El sistema hidráulico se encuentra a ambos lados del chasis, con la bomba principal montada cerca del motor. Los brazos de elevación traseros se conectan al sistema hidráulico mediante cilindros visibles que facilitan ajustes y revisiones periódicas.
El asiento del operador se sitúa sobre el bastidor central, con acceso directo a la palanca de cambios y controles hidráulicos. Los pedales de freno y embrague están alineados bajo la consola, garantizando maniobras precisas y controladas.
El eje delantero soporta la transmisión de tracción integral y contiene los diferenciales y los discos de freno, accesibles desde los laterales para mantenimiento. Las ruedas traseras grandes permiten estabilidad en terrenos irregulares y se montan sobre ejes con sistemas de fijación que simplifican la sustitución de neumáticos.
El sistema de dirección hidráulica se ubica cerca del eje delantero, con la bomba y los conductos integrados dentro del bastidor. Esto permite un giro suave y facilita la inspección de mangueras y conexiones.

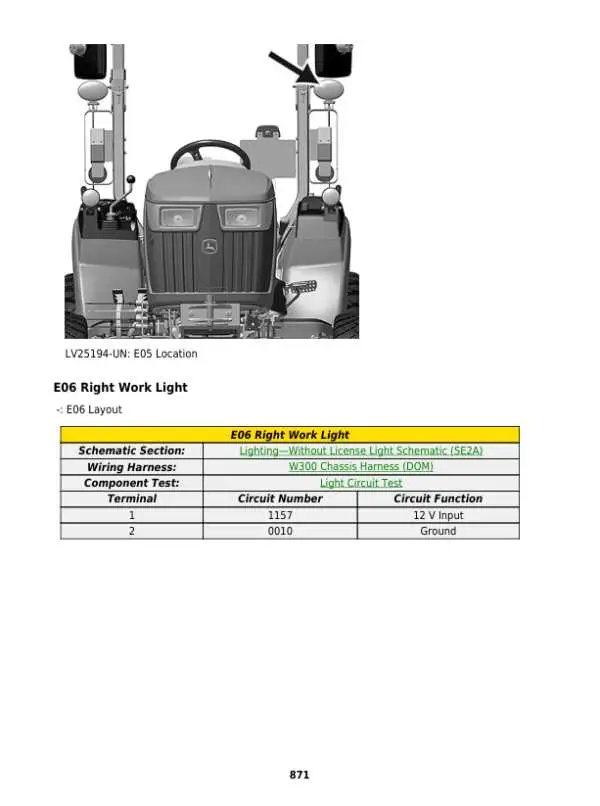

El sistema eléctrico se organiza en un panel lateral junto al motor, con fusibles y relés claramente identificables. Los cables principales se dirigen hacia la cabina y hacia la parte trasera, conectando luces, indicadores y el sistema de arranque sin interferir con los componentes mecánicos principales.
Cómo interpretar conexiones y ensamblajes según el diagrama de piezas
Identifica cada componente mediante su código en el diagrama para evitar confusiones durante el ensamblaje. Los códigos coinciden con números en las listas de piezas del manual.
Observa las líneas de conexión que indican relaciones físicas o funcionales entre piezas. Una línea continua suele representar un acoplamiento fijo, mientras que una línea punteada puede señalar una conexión opcional o móvil.
- Verifica la orientación de cada pieza según las flechas y símbolos del diagrama.
- Confirma el tipo de unión: tornillos, pernos, clips o acoplamientos hidráulicos.
- Presta atención a secuencias de ensamblaje indicadas por numeración o agrupaciones en el diagrama.
Para sistemas complejos, como la transmisión o el sistema hidráulico, sigue el flujo de energía representado mediante flechas o líneas de color distinto. Esto ayuda a ubicar correctamente juntas, mangueras y conectores.
- Compara cada pieza con su representación en el diagrama antes de la instalación.
- Confirma que los elementos de sujeción estén alineados y apretados según especificaciones.
- Revise que las piezas móviles tengan el espacio suficiente para operar sin interferencias.
Marca los componentes ya ensamblados para no repetir pasos y facilitar la verificación final. Utiliza referencias cruzadas del diagrama para comprobar que todas las conexiones cumplen con el diseño del John Deere 2038R.
Guía para reemplazo y verificación de piezas usando el diagrama
Identifica primero la pieza a reemplazar localizando su número en el diagrama del John Deere 2038R. Confirma las dimensiones y especificaciones exactas para evitar errores de compatibilidad.
Desconecta cualquier componente conectado a la pieza, como mangueras, cables o soportes, siguiendo la secuencia indicada en el diagrama para prevenir daños en otras partes.
Retira los tornillos o sujetadores señalados en el diagrama y guarda cada elemento por separado, etiquetando su posición según el esquema para un montaje correcto.
Compara la pieza extraída con el repuesto, revisando tolerancias, ranuras, orificios y puntos de anclaje según el diagrama. Cualquier discrepancia indica que el repuesto no es adecuado.
Instala la nueva pieza alineando todos los puntos de fijación según el diagrama, asegurando que encaje sin forzar. Aprieta tornillos con el par recomendado por el fabricante.
Verifica el funcionamiento del componente conectando nuevamente cables, mangueras o accesorios y ejecutando pruebas de operación indicadas para cada sistema.
Revisa visualmente que no existan fugas, holguras o interferencias con otras piezas. Utiliza el diagrama para confirmar la posición final correcta de cada elemento.
